主頁（http://www.130131.com）：基于LPC2378和MAX4357的視頻矩陣 【中國集群通信網】機場是航空客運、航空貨運、郵政、快件等航空業務的中心，是航空網絡的輻射點甚至是輻射中心，機場的任何安全隱患都可能導致災難性的嚴重后果，帶來巨大的經濟損失，因此機場的安全監控是十分重要的。由于機場地域范圍廣，人流量大，物流量大，運輸生產繁忙，大型的視頻監控系統在機場安全監控中發揮著重要的作用。在機場大型視頻監控系統中，由于監控點眾多，使用攝像機數量大，需要監控的視頻圖像也很多，監控中心的監視器與現場攝像機的數量比一般為1:5～1:10，故視頻矩陣切換設備具有十分重要的作用。 目前，國內使用的視頻矩陣切換系統一般規模較小，并且大多數通過RS232串口連接的鍵盤來控制切換，實施遠程操控很繁瑣。為此，本設計采用恩智浦公司(NXP)基于ARM7的微控制器LPC2378與美信公司(MAXIM)視頻矩陣切換芯片MAX4357構成嵌入式系統，在μC/OS-Ⅱ嵌入式操作系統的支持下，實現了具有以太網接口的128路視頻輸入、16路視頻輸出的視頻矩陣。這樣，操作人員可以很直觀地使用可視化的上位機，通過以太網對視頻進行切換。在上位應用軟件的支持下，該系統具有自動，循環切換視頻的功能，并且可以通過網絡通信的方式，在遠端對各攝像機的云臺實施操作。 LPC2378的特性 LPC2378包含了10/100 Ethernet MAC、USB 2.0全速接口、4個UART、2路CAN通道、1個SPI接口、2個同步串行端口(SSP)、3個I2C接口、1個I2S接口、MiniBus、4個通用定時器、10位A/D轉換器、RTC、看門狗和104個通用I/O管腳。 LPC2378的特性如下： (1)ARM7TDMI-S處理器，可在高達72MHz的工作頻率下運行; (2)高達512KB的片內Flash程序存儲器，具有在系統編程(ISP)和在應用編程(IAP)功能。 (3)ARM局部總線上有高達32KB的SRAM，可以進行高性能的CPU訪問; (4)以太網接口的16KB靜態RAM。也可用作通用SRAM; (5)USB接口的8KB靜態RAM。也可用作通用SRAM; (6)兩個AHB系統，可以同步進行Ethernet DMA，USB DMA以及從片內Flash執行程序的操作，在這些功能中不會產生競爭。 (7)外部存儲器控制器支持諸如Flash和SRAM的靜態設備。8位數據/16位地址并行的總線僅可在LPC2378中使用。 (8)先進的向量中斷控制器，支持多達32個向量中斷。 (9)通用AHB DMA控制器(GPDMA)能夠與SSP串行接口、I2S端口和SD/MMC卡端口共用，也可用于存儲器到存儲器的傳輸。 LPC2378內部集成的Ethernet控制器使用RMII接口與外圍電路PHY芯片(如DM9161A)進行通信，從而易于實現以太網通信功能。 MAX4357的功能特點 MAX4357是美信公司的32路輸入16路輸出的視頻矩陣切換芯片，所有的輸入和輸出都具有緩存。所有的輸出引腳都能驅動標準的75Ω視頻負載，其結構框圖如圖1所示。

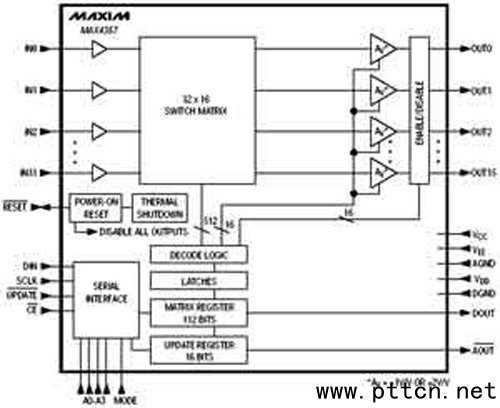

 ▲圖1 MAX4357結構框圖 MAX4357具有由512個獨立的電子開關構成的開關矩陣，可以使其32路視頻輸入16路視頻輸出。這個矩陣切換是100%非阻塞的，通過一個SPI/QSPI兼容的三線接口寫入控制系列字，可以使能任意一路輸入和任意一路輸出連接，每一個輸出可以和32路模擬輸入信號中的任意一路連接，任意一路輸入可以沒有信號衰減的連通所有的16路輸出。 MAX4357的數字接口由以下引腳組成：DIN、DOUT、SCLK、AOUT、UPDATE、CE、A3～A0、MODE和RESET。DIN是串行數據輸入端，DOUT是串行數據輸出端，SCLK是串行輸入時鐘，DIN輸入的數據在SCLK的下降沿進行裝載。在UPDATE的下降沿，鎖存數據，對矩陣進行編程。在MODE=1時，DOUT經112位矩陣模式寄存器移位輸出;在MODE=0時，DOUT與DIN直接相連，當系列控制字的D14～D11和A3～A0對應相同時，UPDATE為低則AOUT也為低。 MAX4357數據和控制時序圖如圖2所示。
 ▲圖2 MAX4357數據和控制時序圖 MAX4357提供了2種編程模式：獨立地址輸出模式和完整矩陣模式。由MODE引腳的高低電平進行選擇。 當MODE=0時，DOUT與DIN直接連接，16位控制系列字同時發送給所有芯片，只有A3～A0和此16位系列控制字中D14～D11被編程。16位控制字的組成如圖3所示。

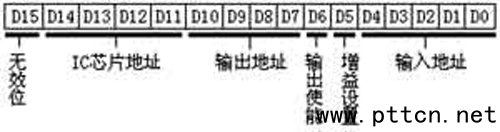

 ▲圖3 模式0的16位控制字 當MODE=1時，由16個7位組成的112位的控制字用來控制所有的輸出。112位控制字的組成如圖4所示。112位的控制字的第一個7位控制字對應輸出15的編程，最后的7位控制字對應輸出0的編程。當UPDATE的下降沿時，串行輸入的112位控制字放入112位完整矩陣模式存儲器中，所有的輸出被更新。對于一個由n塊MAX4357組成的大型矩陣，這些芯片可以被一串Nx112位的串行數據流編程。

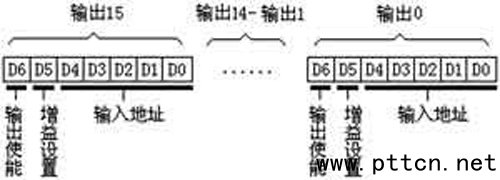

 ▲圖4 模式1的112位控制字 128X16視頻矩陣的組成 本設計采用了4片MAX4357組成一個視頻切換矩陣，從而完成128路視頻輸入、16路視頻輸出的視頻切換。其連接方式如圖5所示。
 ▲圖5 4片MAX4357組成32X16視頻矩陣的連接 將各MAX4357輸出的對應引腳并聯連接，當其中一塊MAX4357某一編號的引腳被使能時候，其他芯片的對應引腳將被設置為不使能狀態，以確保視頻切換時輸出不發生沖突。 在剛上電的時候，所有的輸出引腳都初始化成禁止?fàn)顟B(tài)，防止發生輸出沖突。 本視頻矩陣MAX4357與LPC2378的連接如圖6所示。每塊MAX4357的DOUT與相鄰芯片的DIN相連接，而第一塊MAX4357的DIN引腳連接LPC2378上的P2.0端口，獲得控制命令，控制字能夠通過串行移位的方式發送到4片MAX4357。LPC2378上的P2.1?P2.4引腳分別連接每一塊矩陣芯片的SCLK、CE、MODE、UPDATE，給每片MAX4357提供控制時鐘信號、片選信號、模式選擇信號、復位信號，從而實現對于視頻矩陣切換陣列的片選、視頻切換模式、復位和矩陣切換等控制。
|
