主頁（http://www.130131.com）：5種擴展CMOS攝像機動態范圍的比較及其測量方法 【中國集群通信網】由于電荷耦合器件CCD的特性所限，CCD攝像機的寬動態范圍目前利用最好的5次取樣方式也只能做到66dB。而CMOS攝像機在這方面則占有優勢，其一般的線性輸出模式的動態范圍就可達40~60dB;若采用線性-對數輸出模式，其動態范圍就可高達120dB。本文就對CMOS進行詳細介紹。引言 在安防監控?cái)z像機的應用過程中，經常會出現明暗反差較大或逆光的場景，從而使整個圖像中明亮的區域曝光過度、較暗的區域欠曝光，不能看清楚圖像最亮與最暗部分。如在銀行儲蓄所、重要場所出入口等。因?yàn)閺拇巴馍淙氲膹?qiáng)光和從天花板上的熒光燈照射的柔和光線都可能對當時室內外景象的捕獲造成困難，不能同時將反差很大的室內外場景清晰地拍攝下來。所拍攝圖像會出現背景過亮、前景過暗，或背景清晰、前景過暗及前景適合、背景過亮的情況。最早的解決方法，一般會采用背光補償技術，或在室內外放置兩臺攝像機來適應較大的光線反差，但效果不是非常理想，因此誕生了寬動態技術。 CMOS成像器件的動態范圍，同CCD攝像器件一樣，都由它的信號處理能力和噪聲決定，它反映了成像器件的工作范圍。其數值也是輸出端的信號峰值電壓與均方根噪聲電壓之比(通常用dB表示)，即 動態范圍 = USp-p /UNp-p (1) (1)式中，USp-p為輸出信號峰值電壓;UNP-P為噪聲的峰-峰值。 在安防監控領域，攝像機的寬動態，即WDR(Wide Dynamic Range)，是指攝像機同時可看清圖像最亮與最暗部分的照度比值。寬動態攝像機動態范圍表示攝像機對圖像的最“暗”和最“亮”的調整范圍，動態范圍越大，圖像所表現的圖層就越豐富、清晰，圖像色彩空間就更廣，寬動態攝像機適應逆光環境的能力也更大。 由于CCD寬動態技術是采用特殊DSP(數字信號處理)電路，對明亮部分進行最合適的快門速度曝光，然后再對暗的部分用最合適的快門速度曝光，之后將兩個圖像進行DSP處理重新組合，使明亮的部分和暗的部分可以看得清楚，但這需要較高的技術使色彩和清晰度損失最小。無論怎樣，經過這樣處理后的圖像會失去其原有的色彩效果，這也是當前寬動態攝像機面臨的最大問題。然而，由于CCD的特性限制，即使采用多次曝光取樣方式，攝像機的寬動態范圍最大只能到66dB。 顯然，由于CCD感光特性限制，在技術上很難再有重大突破，而CMOS攝像機則可有突出的表現。它僅一般的線性輸出模式動態范圍就可達40-60dB;若采用線性-對數輸出模式，其動態范圍就可高達120dB。而線性-對數輸出模式的光電響應，不僅擴大動態范圍，還可防止圖像滯后與克服圖像的重影。目前，市場上已有Pixim公司推出的第3代CMOS-DPS圖像攝取系統。此系統可通過其超強的寬動態功能來獲得高質量的圖像，達到比CCD更真實、更清晰的圖像。在動態范圍上，DPS采用的單一像素曝光和ARM7控制技術，相比CCD的兩次或多次曝光成像有更高的動態范圍。從數值上來說，采用DPS技術的攝像機的動態范圍一般均可達95dB，最高可至120dB。擴大動態范圍同時，DPS也解決CCD傳感器在處理動態范圍和色彩真實性上的不足，其色彩還原性更加真實，完全能夠滿足不同條件下不同用戶的要求。 CMOS攝像機幾種擴展動態范圍的原理與方法 由光電技術中光電成像器件知，CMOS成像器件可以有4種基本的輸出模式：即線性模式、雙斜率模式、對數特性模式、Y校正模式。這幾種模式的動態范圍相差很大，因而采用不同輸出模式的CMOS攝像機的寬動態范圍及其特性也有較大區別。下面就簡介一下這幾種輸出模式。 1、線性輸出模式 線性輸出模式的輸出一般與光強成正比，如圖1中的曲線1所示。這種輸出模式的動態范圍最小，而且在線性范圍的最高端信噪比最大。在小信號時，因噪聲的影響增大，信噪比一般很低。但是，這種線性輸出模式的CMOS攝像機，適用于要求進行連續測量的場合。

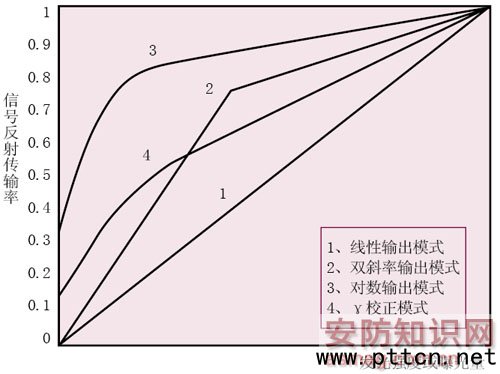

圖1 4種輸出模式曲線 2、雙斜率輸出模式 雙斜率的輸出模式，是一種擴大攝像機動態范圍的方法，如圖1中的曲線2所示。由圖1看出，它采用兩種曝光時間：當信號很弱時，采用長時間曝光，輸出信號曲線的斜率很大;當信號很強后，改用短時間曝光，這時曲線斜率就會降低，從而可以擴大動態范圍。這就類似于CCD寬動態攝像機目前常采用的對最暗與最亮的雙曝光，即2次取樣方式。 顯然，為改善輸出的平滑性，還可采用多斜率的輸出模式，即多種曝光時間(類似CCD寬動態攝像機的多次取樣方式)。輸出曲線可由多段直線擬合，顯然曲線會平滑得多，使輸出圖像的灰階層次等變得更好些。 3、對數輸出模式 對數輸出模式如圖1中的曲線3所示。采用這種輸出模式的CMOS攝像機的動態范圍非常大，一般可達到幾個數量級，使得無需對照相機或攝像機的曝光時間進行控制，也無需對其鏡頭的光圈進行調節。此外，在CMOS成像器件中，又可方便地設計出對數響應電路，且實現起來也很容易。 值得說明的是，由于人眼對光的響應也接近對數規律，因而這種輸出模式具有良好的使用性能，在照相機等中常用。 4、γ校正模式 γ校正模式如圖1中的曲線4所示。它的輸出規律如下：U=KeγE (2) (2)式中，U為信號輸出電壓，E是輸入光強，K為常數，而γ便是校正因子，γ為小于1的系數。由式(2)可見，這種模式也使輸出信號的增長速度逐漸減緩，因而也能擴大動態范圍。 由上看出，CMOS攝像器件的4種輸出模式，除其輸出特性有較大區別外，動態范圍相差很大。一般線性輸出模式動態范圍只有40-60dB，其它輸出模式都較大。 5、線性-對數輸出模式 為更加擴大動態范圍，還可以根據實際需要將兩種輸出模式進行組合。如采用線性-對數(Lin-log)輸出模式，開始時輸出隨圖像亮度正比例增加(線性響應)，當亮度信號超過某給定閾值后，輸出成對數響應，這樣的響應模式使CMOS成像器件的動態范圍可高達120dB。 線性-對數輸出模式的光電響應，不僅擴大了動態范圍，還可防止圖像滯后與克服圖像的重影。 CMOS-DPS攝像機擴展動態范圍的原理與方法 2005年10月，池上公司推出采用Pixim的DPS成像技術的超寬動態攝像機ISD-A10，它的動態范圍典型值為95dB(17782倍)，最大為120dB(31.6萬倍)，并具有非常好的色彩還原和清晰度。DPS 成像技術標志著寬動態技術有了巨大的突破，使新一代寬動態攝像機已經站在更高一層的起點上向前跨出了一大步。
|
