主頁（http://www.130131.com）：高速球型攝像機——功能與技術并進應用與創新共存

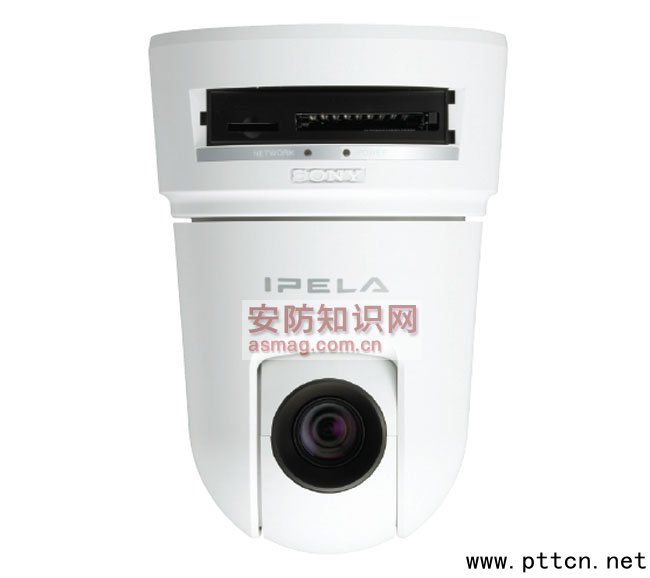

【中國集群通信網】據中國集群通信網【2007/2008中國攝像機市場調查】顯示，2007年中國攝像機市場總量約800萬臺，根據攝像機的外形，統計出槍型攝像機、球形攝像機(包括高速球、勻速球等攝像機)、半球型攝像機分別占市場總量的55%、10%、35%。由此得知，2007年中國已有近80萬臺球機在應用。 在人們的印象中，球機一般指高速球，勻速球因其轉速低等缺陷制約了其發展。在現實生活中，交通道路、機場、校園、公共廣場等諸多領域均可見高速球的身影。從上述數據可知，高速球在當前中國的安防應用中已具一定規模，同時越來越多的用戶也開始對其有所了解和熟悉，但在安防業內還存在一定程度的假產品、假指標等各種不和諧因素的干擾，這對市場的健康發展造成了阻礙。 主要元器件，球機的基礎保證 高速球作為集成度相當高的產品，已逐漸向模塊化方向發展，其將云臺系統、通訊及控制系統、攝像機系統集成到一個球體內。據廣州偉昊科技有限公司技術推廣工程師劉奕介紹，任何廠家的高速球，都有一個起著主導作用的集成機芯，其由一體化彩色攝像機、控制主板(含解碼器)、云臺電機、導電滑環及機械傳動部件等組成。 一體化攝像機 一體化攝像機(也稱機芯)是球機的“眼睛”，是優質視頻的保證。當前各球機廠家采用的機芯主要分為日系與韓系兩大類，其中日系機芯主要有索尼(SONY)與日立(HITACHI)。 據金三立視頻科技(深圳)有限公司市場部工程師張治國介紹，這兩家公司所生產的機芯內嵌鏡頭變焦倍數不盡相同，但卻是互補的，一般18倍與26倍的較多是SONY機芯，而13倍、23倍及35倍則多采用日立機芯，兩類機芯所實現功能及視頻效果基本相同，但在細節處還有一定差異。SONY機芯的視頻圖像的彩色偏暖，色彩柔和，較符中國人的視覺效果，而日立機芯偏冷。其次，SONY機芯的照度較低，自動聚焦速度及彩轉黑速度也略勝一籌。另一方面，SONY機芯技術稍穩定，界面友好，二次開發較靈活。天津嘉杰電子有限公司開發工程師李運通解釋道：“除此之外，SONY的價格透明度較高，索尼公司、總代理與分代理之間的價格相差很小�！� 正因如此，SONY機芯在中國市場的認可度處于優勢地位，據天津亞安科技有限公司總工程師張?jiān)褰榻B，在全國平安城市建設中所使用的攝像機SONY機芯占絕大部分。同時天津天地偉業數碼科技有限公司智能球產品經理亢力也表示，甲方與工程承包商對SONY機芯認可度相對較高，在工程招標時某些甲方甚至?xí)付〝z像機機芯必須是SONY的。而日立為了更好的滿足中國市場需求，最新推出的機芯采用其最新改進版DSP，其具寬動態、高靈敏度、高分辨率、低噪點、數字圖像翻轉等特點，另外隱私區域屏蔽達4個點位，同時具有模擬和數字輸出功能，數字輸出無須通過解碼器即可直接輸出高質量圖像，大大降低了系統成本。 另外，在監控市場上，包括LG、CNB、三星在內的韓系機芯在某些球機廠家也有使用。但由于韓系機芯在光線處理方面略顯不足，導致視頻顏色存在差異，傳輸方面也易出現丟禎現象，但因其價格較便宜，因此在中低端市場較多使用。金三立的張治國認為，機芯與球機廠家所生產的產品定位一致，若公司注重高端產品，其所選用的機芯會相應高檔，而球機廠家會根據客戶要求靈活選配一體化機芯。 電機 高速球的大腦為控制主板，而電機在其中扮演著發動機的作用，二者優勢的結合實現了球機旋轉的精確定位。對電機最主要是要求在旋轉過程中平滑性要好，轉動時不能產生慣性，以免圖像缺乏穩定或定位不精確，因此電機的可靠性決定了高速球的穩定和不間斷使用的性能。 據上海美贊美數碼科技有限公司總經理唐海峰介紹，當前國內球機廠家較多使用步進電機和傳動皮帶，以令機芯進行水平與垂直方向的轉動。其具有制造成本低、定位控制精確、使用壽命長等諸多優點，并解決了控制和噪音問題。其通過高細分精準的電機驅動方式，最大程度地提高了球機定位精度，又減少了在低速高變倍狀態下的圖像抖動，減輕了監控人員的視覺疲勞。據介紹，美贊美公司球機就選用日本富士高細分步進電機，其不僅指定供應的電機要增加細分型驅動器，更要求能將精確計算出的球機負載、轉矩、慣量、轉速、精度及加減速度提供給球機中央處理器。天津亞安張?jiān)逡脖硎�，電機廠家會統一根據客戶的要求，對各參數進行修改，以適應高速球廠家的要求。 目前，某些國外球機廠家也有采用直流電機，直流電機運行時噪音較小，比較平穩，使用壽命也更長。據廠家資料顯示，三星、松下采用的渦輪渦桿傳動方式的直流電機結構緊湊，傳動比大，工作穩定，解決了齒輪的降速比不能太大的矛盾，而蝸輪也可達到精確的小角度轉動，還可自鎖。而三洋則采用精密齒輪組的直流電機，此種方式可有效解決皮帶傳動的松弛現象，提高機器的整體性能。深圳金三立的張治國則表示，步進電機產品成本高，控制系統較復雜，若廠家改換直流電機，整個球機的控制及設計也要隨之修改。 導電滑環 導電滑環即電刷，其由大小兩個環構成，其中一個環靜止不動，而另一個則可以轉動，在兩環間存在電刷�？刂凭�、電源線與視頻線進入球機后則連接在導電滑環一端，轉動環端出線連接攝像機、電機與解碼板，這樣球機內的機芯就可通過電刷的轉動實現水平360°無限制的繞圈運動，并可實現90°垂直自動翻轉。 據深圳英飛拓科技股份有限公司市場總監黎志洪介紹，在選擇滑環時主要考慮其使用壽命、耐磨性、表面光潔度和安裝尺寸，若在旋轉過程中產生摩擦，則會影響視頻效果。據筆者采訪調查得知，由于國內制造業的日益發達，球機廠家目前所選用的滑環也逐漸傾向于價格較低，供貨周期短的國產品牌，較之進口品牌，國產滑環已有明顯優勢。 除此之外，高速球還包括解碼板、主控CPU板、字符疊加器等部分，PELCO技術支持經理田亞平認為，高速球內部的各個部件是相輔相成的，在選擇高速球時不僅要看其某個元器件，還要看其綜合效果。 關鍵性指標，工程商重要選擇 隨著高速球的日益發展，球機廠家也使出渾身解數，在產品的各種技術性能指標上下功夫。一些中小企業為了追求“高”指標進行虛報，使得充滿泡沫的指標在一些廠家普遍存在。
|
