主頁（http://www.130131.com）：高清模擬攝像機的發展應用淺析 【中國集群通信網】閉路視頻監控系統是隨著電視和攝像機的出現不斷發展壯大起來的。從20世紀70、80年代黑白攝像機的誕生開始，伴隨著新技術革命的興起和微處理技術進一步普及發展，到現在已經推出了高清晰的模擬攝像機。 圖像分辨率的發展 眾所周知，圖像清晰度主要取決于攝像機的水平分辨率，而要看到更加清晰的圖像，CCD的作用不容忽視。CCD芯片經歷了從普通的CCD→Super CCD→EX-VIEW CCD的發展過程，攝像機的水平分辨率也在不斷地提高。其經歷了從380線→420線→480線→500線→520線→540線的發展過程，而像素也從25萬、38萬再發展到47萬，甚至目前的3CCD攝像機水平分辨率已經可以達到1000線，像素也達到100萬以上。 隨著國際市場和國內市場對于監控系統的普及，人們對圖像的要求越來越高，從開始要求能看到圖像，至要看到清晰的圖像，到現在要求能進行處理分析的高清晰圖像。作為攝像機的核心技術圖像傳感器(CCD與CMOS芯片)也必將面臨研發和推出更高像素的器件以適合市場的需要。各大品牌攝像機廠家也陸續推出了500線以上、甚至650線以上的高清晰攝像機，使得模擬攝像機的監控圖像清晰度得到不斷地提高，令畫面的細節更清晰、更細膩、更銳利。 在模擬攝像機向高清線數發展的同時，網絡攝像機也在日新月異的發展，市場上不斷推出了不同類別的百萬像素以上的網絡高清攝像機。但是，基于目前高清模擬攝像機自身的優勢和幾十年的視頻監控系統建設的基礎和慣性，大部分視頻監控系統還是基于模擬系統發展起來的，因而高清模擬攝像機不論是在充分利用已有的監控系統或者是小規模的擴容、增加模擬攝像機點位等，都是性價比更高的選擇;另外由于模擬攝像機的照度、色彩的細膩和實時性等方面的優勢，再加上模擬攝像機向高清方向的發展很大程度上解決了攝像機的清晰度和畫面的銳利等問題。模擬攝像機特別是高清模擬攝像機，在日后較長的時間內還將繼續存在于各類不同行業的視頻監控市場。 由于整個視頻監控市場需求的持續增長，模擬攝像機可能在與網絡高清攝像機的博弈中逐漸轉向下風，市場的占有率可能會逐漸減少，但是整個視頻監控市場總量的持續增長，高清模擬攝像機市場的絕對銷售額在相當時間內還是會增長的。 核心技術原理 由于CCD輸出的圖像極限清晰度與CCD的原始像素數密切相關，即攝像機最終圖像分辨率與CCD的像素數密切相關。 按照CCD的像素數量，PAL制水平方向只有768個像素，換算成電視分辨率為768×3/4=576電視線，因此水平清晰度不可能超過600線。超過600線的水平分辨率是從哪來的呢?這主要是因為CCD技術廣泛地采用了稱為像素空間偏置等的設計與生產工藝。 圖1是采用像素偏置技術對提高分辨率效果的示意圖。當采用像素偏置技術時，綠色CCD和紅藍CCD將取得不同點的圖像信息，經過DSP數字信號處理之后，就可以得到紅色曲線的圖像信息(如物體有高于紅線的細節信息則無法得到)，而不采用像素偏置技術，則只能得到如藍色曲線的圖像信息，顯然，實際輸出的圖像細節就少多了。在標清攝像機中，目前基本上都采用了這種技術，所以標稱水平分辨率都大于750電視線。像素偏置的方法通常只用于水平方向，主要是由于垂直方向受掃描線數的限制，增加垂直方向的分辨力能力將沒有意義。而在高清系統中，還有一種CCD采用了水平/垂直兩個方向的像素偏置方法。需要說明的是采用像素偏置的方法后，必須再通過DSP數字處理之后，才能真正達到提高分辨力水平的效果，將CCD輸出的R、G、B原始信號通過處理，變換后的信號就包含了像素偏置而得到的高頻率的圖像信息，才能真正達到提高分辨率水平的效果。

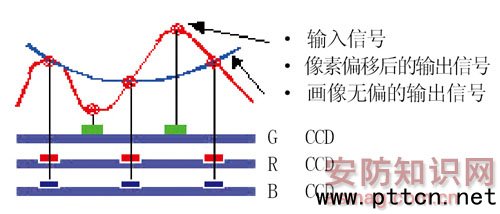

圖1 提高分辨率效果的示意圖 正是這種技術與工藝，有效地提高了圖像分辨率和調制度指標。這種技術在高清領域的應用，產生了顯著的效果，既平衡了圖像分辨率、靈敏度、動態范圍、抗摩爾干擾等指標的關系，同時匹配了記錄格式的特點，實現了高性價比，構成理想的組合。目前由于CCD技術的成熟度很高，在標清情況下，CCD的像素數已高于理論上的標清分辨率極限。 高清攝像機應用和選購 基于高清攝像機的特點和較高的價格，一直以來只是在一些如金融、道路交通監控以及對圖像有特殊要求的場所需要選擇高清攝像機。這些場所都是要求能夠看清楚人臉和某些細節特征、或能清楚分辨出車牌號碼，至于其它要求不高的一些普通場合如果出于工程成本的考慮，是沒有太大的必要去安裝高清模擬攝像機的。 在應用上，高清攝像機清晰度的確是一個主要的參數，但并不是唯一參考的參數。一個攝像機要實現它的高性能還需諸如最低照度、色彩還原度、信噪比、低照度等一系列的技術指標進行匹配。在一些特殊要求的應用環境中攝像機即使達到了高清晰的要求，但其它的指標如照度等參數要求沒有達到也是無法在特定的環境中使用，所以大家在使用的時候一定要根據攝像機使用的具體環境來選購攝像機。 未來的發展方向 由于高清視頻監控系統不是單純?nèi)Q于高清攝像機單獨存在的，其伴隨的整個視頻監控系統都要得到高清的標準才能實現真正的高清。如：模擬攝像機實現了高清后，傳輸設備如非壓縮的數字光端機也要配合高清攝像機的線數進行重新的設計，作為近距離傳輸?shù)耐S線纜也必須支持高清傳輸?shù)臉藴?那么在大型模擬監控系統的中心控制設備如矩陣等設備的視頻帶寬，也必須支持480線以上的模擬高清輸入和輸出;另外還要選擇高清的顯示設備，目前廣泛使用的數字硬盤錄像機瀏覽和回放所支持的最高分辨率是D1(704×576)畫質，使用高清攝像機能達到1280×720，如果存儲設備達不到高清的要求，那這個高清的適應性和意義又在哪呢?在目前網絡高清攝像機和高清存儲解決方案日益成熟的今天，按照模擬的標準去重新研發和生產支持模擬高清的光端機和硬盤錄像機等還是很值得商榷的事情。 在高清晰攝像機的推廣和使用中，用戶的確切身感受到高清晰攝像機帶來的好處，高清晰的攝像機讓監控的圖像更加清晰和細膩，這樣的攝像機已經基本滿足普通監控的需求。但是目前攝像機的CCD總像素只有47萬像素，對于一些需要更高像素畫質的場合，例如火車站廣場的監控，既要求攝像機能大范圍的控制人流的動向，又要求錄像回放中對圖像放大看清人流中某個人的臉部特征。而47萬像素的圖像對于這樣的圖像處理明顯不行，對于放大兩倍以上的圖像就很模糊。而達到100萬像素的3CCD攝像機，由于目前價格太高，還不是目前監控市場的主流。當然這對高清模擬攝像機來說也是個挑戰，但可能也更是個發展的機會。
|
