主頁（http://www.130131.com）：視頻光匯聚系統在社會治安視頻監控系統中的應用 【中國集群通信網】本文介紹了在平安城市和平安村鎮建設中視頻監控系統面臨大面積分散監控的傳輸線路資源占用問題，新的解決方案有效解決了這個問題，節約了視頻監控項目中傳輸?shù)木�(xiàn)路成本。即在保證視頻質量和功能的前提下，采用先進的視頻光匯聚系統控制項目建設成本的成功應用案例。 睢寧縣處于徐州市東南部，徐連經濟帶的中心區域，面積 1773平方公里，總?cè)丝?30萬，全縣轄16個鎮，15個居委會、386個村委會，是徐州市的重要衛生城，具有優越的位置區域條件。 睢寧縣把打造“平安睢寧”作為建設“和諧睢寧”、“繁榮睢寧”的重要保障措施之一。睢寧縣社會治安覆蓋監控網絡系統建設，主要是在各級政府所在地、治安復雜場所、重點單位、主要街道和社區、工業區、商貿市場、娛樂場所、案件多發地段、重要路口、卡口等部位全部安裝攝像頭，建立以縣公安局指揮中心為一級監控，各派出所和交巡警大隊為二級監控，社會內部單位為三級監控 ，基本覆蓋整個社會面的三級社會治安動態監控系統和管理平臺，全縣共計劃建立1600多個監控點，總監控視頻達到2000多路。 實施社會治安全覆蓋監控網絡系統建設，通過安裝監控探頭、建設監控中心，形成社會治安動態視頻監控網絡，充分發揮技術防范特別是監控系統在預防、打擊犯罪和維護社會治安中的重要作用，對于進一步深化平安創建工作，推進和諧睢寧建設，增強群眾的安全感，具有十分重要的意義。 項目面臨的問題及方案選擇 區域范圍大，監控點分散 項目要求監控網絡系統要覆蓋全縣所有行政區域，睢寧縣全縣南北方向有60多公里的區域跨度，東西方向有30多公里跨度。大部分視頻監控點和視頻布防監控點分散在各鎮的農村和街道的各個地點。若采用傳統傳輸解決方案，其中管道建設費用將占用項目的大部份費用。針對此種情況，資源利用上城鎮區域可利用部份現成光纖管道，而邊緣區域和農村需采用架空線方式鋪設室外光纜線進行連接。 方案選擇 1、網絡IP方案存在的問題 采用網絡IP視頻傳輸方式，前端離分節點傳輸距離遠，周邊環境復雜，干擾較大，投資成本巨大。大部分視頻監控點分布在農村、鄉鎮，網絡方式接入條件差、環境不理想。另外公安機關對視頻圖像質量要求高，要求視頻圖像實時，如采用網絡IP方式接入，前端視頻接入組專網成本巨大，但接入公用網安全性、實時性都無法保證。 2、傳統點對點光傳輸方案存在的問題 整個系統共2000多路視頻，大部分分散在廣闊區域，如采用普通點對點光端機進行傳輸，大部分監控點到監控中心的傳輸距離在10公里以上。經規劃推算，按目前光纖網絡建設規劃，每個監控點離傳輸分節點距離在150米以上的視頻就需要采用光纖接入，項目接入光纖需要1500多纖芯，加上光纖長度，傳輸網絡成本占項目總成本的60%以上。面對眾多問題，經專家與用戶多方考察研究，視頻光匯聚系統憑借其性能可靠、對資源綜合節省效益顯著的特點成為睢寧社會治安視頻監控系統項目建設的最佳選擇。 視頻光匯聚系統介紹 設備結構 視頻光匯聚系統可分為三層，(可參見圖1)分別為前端發射端、中間匯聚端與后端接收端。按項目的實際需求前端發射端設備分別有1、2、4路視頻發射端。其可將攝像機或其它視頻設備傳送的模擬基頻視頻信號轉換為光信號傳輸至后端各級監控室、指揮中心，再將各級監控室、指揮中心的云鏡控制指令發送至前端設備。

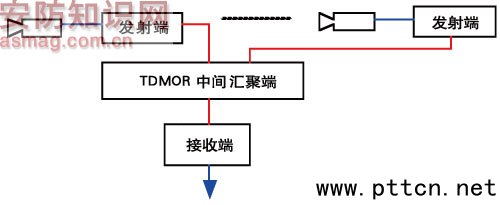

圖1 視頻光匯聚系統結構圖 而中間匯聚端設備則由基板和模塊組成。其中基板的主要功能是將接入的匯聚模塊插入基板中，最大可插入8個一路視頻終端，而模塊則是將多個前端發射設備的光纖匯聚起來后，復合致一芯光纖的單個光波長中，傳送至后端接收端。 另外后端接收端設備與匯聚端對應，有多少路匯聚視頻，接收端就接收多少路視頻，其可將匯聚端傳送的光信號還原成模擬基頻視頻信號。 系統特點 · 系統采用全數字方式處理，非還原成模擬視頻后的復接; · 系統全網采用純光鏈路實現，中間匯聚器采用單光波長實現; · 中間匯聚設備，采用插卡式模塊化設計，可按需求自行決定接入模塊; · 全系統可實現SNMP網管,網管系統可與普通點對點式、節點式光端機網管一致; · 全系統在匯聚轉接時，視頻信號可保持原樣，不會有損失; · 系統采用的SUB模塊，與前端視頻源一一對應，安裝方便簡單。 功能應用 · 每一個系統匯聚點單光波長可最大接入1-8路視頻; · 每個系統匯聚點單波長最多可傳4路反向數據或4路雙向數據; · 系統每個匯聚點上傳使用一芯光纖，匯聚點只可用于光纖匯聚或接入視頻，也可根據需要將視頻輸出; · 匯聚設備按需要可選擇多種供電電源; ·匯聚設備用戶可按自己工程要求，采購模塊現場自己安裝，便于系統安裝完成后對系統接入視頻的平滑擴充。 在實際網絡設計中通過光復用系統與CWDM技術結合將光匯聚系統加入鏈路式節點光傳輸系統和其它點對點系統，可將整個網絡形成為一個復合網絡。 睢寧社會治安視頻監控系統實施措施 在全縣設置了300多個接入網點，每個網點分別對應數目不等的匯聚設備，全部2000多路視頻通過光纖接入網點的匯聚設備中。根據實際布防需要，每個接入網點的視頻部分本地治安點可進行本地視頻調用，全部視頻在指揮中心可自由調看控制。 為保證工程維護人員能及時掌握全網前端設備的運行情況，準確對故障點進行定位，通過安裝OTS-NMS系統，維護人員可在維護中心通過網管系統實時監測前端設備的工作狀態。 接入網點附近的視頻通過光轉換前端直接接入?yún)R聚設備內，避免了傳統方案的視頻還原導致噪聲迭加的弊端。 結語 睢寧社會治安視頻監控系統項目視頻傳輸方案實現了最佳的性?xún)r(jià)比，并通過采用匯聚技術在建設完成后經結算，總體項目成本節省了40%以上，管道成本減少了近60%，有效節約了大量的建設成本，保證了項目要求的高清晰實時視頻的傳輸，極大提高了維護的可行性。采用光匯聚系統方案，解決了再項目中視頻光傳輸中多級傳輸對視頻信號的噪聲迭加問題。通過TDMOR技術、TDM技術CWDM技術的組合應用，實現了三級以上的分級傳輸，有效保證視頻質量，解決了傳統視頻光傳輸方式多次分級后，因背傳所導致的視頻噪聲嚴重迭加導致視頻信號無法使用的問題，得到用戶的佳評。
|
