訊問同步錄音錄像系統技術要點

時間：2013-11-03　來源：中國集群通信網　作者：顧小軍　點擊：次

主頁（http://www.130131.com）：訊問同步錄音錄像系統技術要點

【中國集群通信網】整個訊問監控管理指揮系統由前端、傳輸、控制和存儲顯示三部分構成，下面就每部分的具體需求及實現技術要點做個說明。

　　前端采集部分

　　此部分由攝像機、監聽拾音器和輔助設備構成。

　　本次訊問系統建設要求攝像機全部隱蔽安裝，實際采用貼膜的單向玻璃，攝像機在玻璃后面。單向玻璃對光線會有一定影響，因此要采用高分辨率和支持低照度的攝像機。

　　· 背景攝像機：裝在審訊人員的對面或側面，用于對整個房間的全景攝像，并支持低照度;

　　· 簽字?jǐn)z像機：安裝在訊問椅正上方，要求能看清楚嫌疑人在草稿紙上寫的字。經過測試，半球攝像機不能滿足看清字的要求，改用一體化攝像機，能自動對準訊問椅上的文字并看清楚，達到設計要求;

　　· 特寫攝像機：安裝在嫌疑人正前方天花板的吊頂位置，要求能看清嫌疑人的面部表情，同樣需要自動對焦功能，采用和簽字一樣的一體化攝像機;

　　· 高清晰的室內球機：安裝在角落上，方便領導能夠全方位查看整個訊問室的各種細節，考慮到實際情況，采用目前市場上最小的4寸球機。

　　在每間訊問室里各隱蔽安裝1-2個專業監聽麥克風，麥克風安裝在靠近被審訊人的兩側;同時配備了錄音專用專業調音臺，調節聲音參數，以便達到最佳的聲音效果。

　　溫濕度顯示屏：顯示訊問時的日期、時間、溫度和濕度，具備視頻輸出口，可以直接輸出到示證電視機上;通過RS485控制線連接到訊問專用硬盤錄像機，將時間、溫濕度信息疊加到錄像文件上。

　　為保證嫌疑人的安全，防止刑訊逼供和長時間連續訊問，在訊問椅上配置嫌疑人用無線報警按鈕，一旦按下報警信號直接傳送到法警監控室，引發電子地圖閃爍、警燈閃爍和警鈴響動。

　　在訊問桌上，還安裝有錄音錄像控制按鈕、報警按鈕、網絡接口、電源插座、打印機和臺式電腦。在電腦上安裝一套訊問管理軟件客戶端，實現筆錄輸入、存儲、打印，以及指揮等功能。

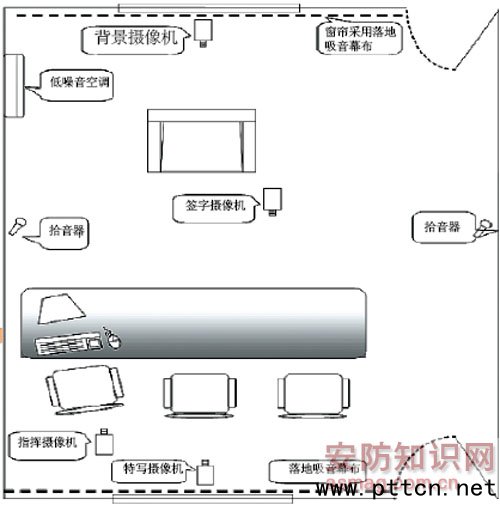

　　訊問室里以上所有設備，均由機房UPS統一供電(訊問室施工示意圖如圖1)。為保證安全，訊問室墻面、桌角等要做軟包處理，所有的電源插孔都要加防護罩，杜絕嫌疑人自殘可能。

圖1 訊問室施工示意圖

　　傳輸部分

　　主要有視頻同軸電纜、音頻屏蔽電纜、通信控制電纜或光纜、網線、無線傳輸設備等。

　　控制、存儲、顯示部分

　　控制室采用42U機柜來存放控制部分的各類設備，包括調音臺、訊問專用硬盤錄像機、管理服務器、流媒體服務器、磁盤陣列柜、交換機等。

　　調音臺可以調節音量的大小，以及高低音、重音等參數，以便達到最佳的錄音效果，便于證據的固定，聲音效果調好后，一般不用再調整。指揮電腦上可控制調節音量，錄音效果不會受到影響。

　　背景和特寫兩臺攝像機輸出的視頻信號，直接輸入到訊問專用硬盤錄像機，通過內置的畫中畫功能，合成為一路;并與調音臺出來的音頻信號一起，進行同步錄音錄像，錄像效果能清楚地看清嫌疑犯的面部表情，錄音實現語音高清晰高保真。硬盤錄像機處理后的信號通過網線連接到交換機上，通過專線再連接到單位內部局域網上。

　　硬盤錄像機本身自帶的硬盤空間有限，不能保存長時間的錄音錄像資料。本次系統設計保存訊問數量為不低于2000次訊問，因此配備了16盤位的磁盤陣列柜，采用IPSAN方式，擴容容量到12TB，并采用RAID5的方式配置冗余硬盤，方便審訊資料的長期保存。

　　在控制室配備不間斷電源，斷電情況下可以持續2小時對設備進行供電。

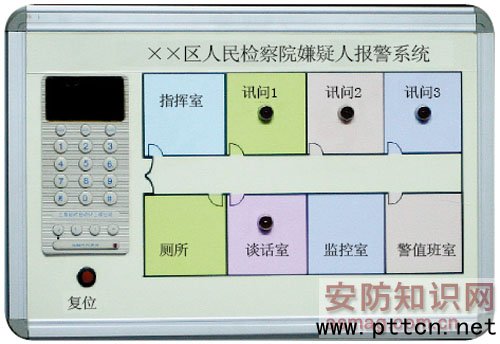

　　法警監控室墻上掛一塊報警電子地圖板，同時在門口附近安裝警燈、警號。一旦有報警則電子地圖上對應燈會亮，警燈閃爍，警號鳴叫，提醒法警去處理。切實保障訊問各方人員的安全(如圖2)。

圖2 嫌疑人報警系統

　　法警監控室安裝小電視墻、數字矩陣和指揮電腦，用于法警日常監控。法警監控室的軟硬件上都作了特殊設計，不配置音頻輸出設備，法警只能監看訊問室圖像，無法聽到訊問室聲音，也無法調閱以前的錄音錄像資料。

　　在指揮中心配置電視墻，含數字矩陣，在指揮中心放置一個操作臺，指揮電腦放在上面，通過指揮電腦/控制鍵盤可以切換所有訊問室/詢問室的畫面到任一臺電視機上，也可以把指揮電腦的屏幕切換到中間的大電視機上。通過控制鍵盤或指揮軟件可以對訊問室里攝像機的云臺和鏡頭進行控制，對畫中畫進行切換。

　　指揮電腦可以實時監聽監看訊問室里的現場審訊情況和筆錄，也可以對訊問室里的審訊人員進行指揮，以及和領導進行討論案情，也支持實時刻錄訊問的光盤。

　　訊問監控管理系統軟件

　　軟件系統采用客戶端-服務器(C/S)結構，具體包括以下模塊：

　　· 數據庫后臺：提供數據加密存儲、訪問、系統管理服務;

　　· 錄像與刻錄服務程序：實現后臺錄音錄像任務和光盤刻錄服務;

　　· 數據同步服務程序：實現與看守所的聯網，實現與上級單位的數據傳輸;

　　· 客戶端程序：完整的訊問辦案和指揮中心功能，包括多審?fù)械谋O(jiān)控中心，電子筆錄、訊問控制、錄像調閱、視頻剪輯、光盤刻錄、系統參數設置等。

　　下面介紹該用戶使用的特定需求與功能。

　　· 筆錄模板上的經驗積累：有經驗的辦案人員，會在問嫌疑人問題的時候抓住要點，而新人就不一定做得到。為方便辦案人員的以老帶新，系統在電子筆錄上作了特殊改動，在提問的時候同時顯示該提問要點，受到了辦案人員的歡迎(如圖3);
