主頁（http://www.130131.com）：某航空基地視頻監控系統總體構成

【中國集群通信網】某航空基地占地面積1000畝，園區正式使用后將由不同的管理單位進行獨立管理。其中，維修機庫、航材樓、地服樓、FBO、特種車庫、油化庫、動力中心等主要承擔保障航空運輸?shù)默F(xiàn)場生產業務由航空公司和注資的國外管理局共同管理;辦公出勤樓主要承擔航空運輸業務的后臺指揮、調度和管理;服務中心、體育中心、公寓樓等主要承擔基地人員后勤生活保障功能，由物業公司進行管理。

　　在控制室內設彩色監視器21“8臺、34“等離子監視器2臺、核心交換機3臺，樓層交換機12臺、1路解碼器10臺、客戶端服務器7臺、數據庫服務器1臺、視頻服務器20臺、中心磁盤陣列存儲柜1套、網絡控制鍵盤1臺、專用機柜10臺等。共設置監控點693個，其中室內半球攝像機397臺、室內槍式攝像機99臺、室外槍式攝像機66臺、室內一體化球型攝像機29臺、室外一體化球型攝像機102臺。系統構成示意圖見下圖。

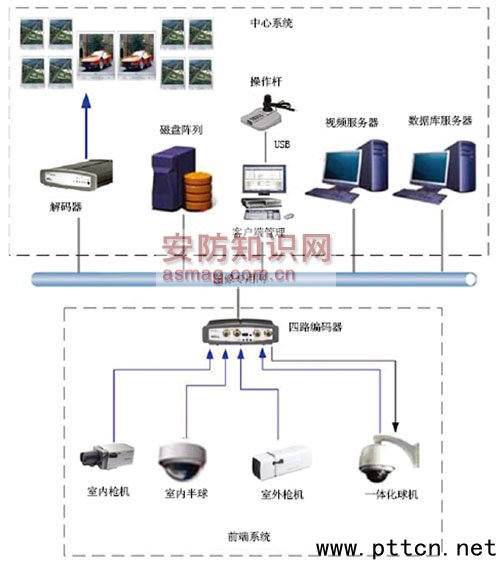

圖  系統構成示意圖

　　系統利用局域網(LAN)和圖像轉換器將攝像機和圖像服務器靈活的連接起來，這樣可以免除模擬圖像傳輸電纜(同軸電纜)以及控制電纜材料費用和施工費用，更加減輕了施工難度。圖像服務器和工作站可以任意移動到不同的設備房，而不必要改變原有的電纜。

　　該航空基地大量監控點在不同區域、不同位置，需采用先進的網絡化的監控系統，在設計方案時既要考慮分散性又要考慮系統的集中管理控制。

　　根據某航空基地的功能分區，采用目前先進的分布式服務器系統進行總體架構的設計。

　　前端設備

　　攝像機采用模擬攝像機，配置模/數轉換設備(視頻編碼器)接入網絡交換機(Camera+Video Encoder)，模數轉換設備采用單通道或四通道形式。

　　傳輸系統

　　攝像機采用傳統的模擬攝像頭，則通過視頻線先連接到數/模轉換設備(前端視頻編碼器)，將圖象信號轉換成數字信號后再連接到樓層交換機，通過網絡傳到中央控制中心。

　　網絡交換系統

　　根據攝像機的數量設置相應的二級網絡交換機，要求二級交換機必須滿足端口100M、背板1000M帶寬;在安�？刂浦行脑O(shè)核心交換機，要求其主干端口帶寬、背板帶寬均達到1000M。

　　采用光纜連接現場交換機及主交換機。

　　現場交換機與主交換機采用1000M的傳輸帶寬。

　　關于交換設備，DVM系統的網絡采用專用網絡，以保證視頻傳輸?shù)膸�寬要求及穩定性要求。

　　監控中心及終端系統

　　在監控中心內分別建立DVM系統的總監控控制中心，管理所有的攝像機監控畫面。

　　在各個區域的分監控中心內，配置主控視頻服務器、監控工作站、客戶端、電視墻等設備。

　　所有前端攝像機均通過視頻編碼器通過以太網與數字視頻服務器通訊，并由視頻服務器進行數字錄像及管理，并設安防專用的監控管理工作站。

　　工作站進行統一的數字化的監控管理，不再需要矩陣及多畫面處理器，工作站可進行多畫面的顯示，顯示動態安防平面圖，實現所有事件記錄、報警記錄，可通過檢索，產生各種用戶需要的報告。并可實現安防各個子系統的聯動控制，報警時可實時調用現場數字視頻圖像。

　　軟件系統

　　系統設計采用成熟的安防集成系統軟件，將數字視頻監控系統、防盜報警系統進行集成，組成完整的安全防范自動化系統進行統一的集成化的監控管理。

　　系統可通過主服務器及子服務器的連接軟件使子服務器集成到主服務器中，即安保集成系統通過標準的接口軟件，與上層的BMS系統進行更高層次的集成。
