主頁（http://www.130131.com）：目前已經提出的AVS-S技術提案 【中國集群通信網】針對安防產業的特殊需求，國家多媒體軟件工程技術研究中心正研究相關AVS-S視頻編解碼技術，取得了良好的實驗效果，并已提出了相關技術提案。對于這幾項技術下面做以簡單介紹。 1.基于區域的變質量視頻編碼算法 在視頻監控應用中，重點監控區域的圖像細節對于調查取證至關重要。然而傳統的編碼方法對整體圖像進行無差異性的編碼，造成了存儲空間和傳輸帶寬的浪費。針對這一特殊需求，國家多媒體軟件工程技術研究中心研究了基于區域的變質量視頻編碼算法，采用了使不同權重區域具有不同質量的分級量化機制，防止量化系數劇烈跳變的過渡帶機制及提升感興趣區域率失真斜率的“棋盤格式”算法。該算法所要解決的技術問題是：在傳輸帶寬或者存儲容量一定的情況下，優先保證感興趣區域的編碼質量，同等碼率下，感興趣區域的主客觀質量都得到大幅提升，并且通過過渡帶和感興趣區域內部的優先級設定，使得感興趣區域和背景區域之間的質量控制更加精細。 其中，所采取的具體技術方案如圖1所示，將編碼圖像分為背景區域、ROI(感興趣區域)和過渡帶區域三個部分，三個區域部分可分別采用不同的量化機制，并且背景區域和ROI的量化值是由用戶手動對參數進行設置，其余的可以通過該算法的量化參數計算方法計算得到。在ROI區域采用類似國際象棋棋盤的區域分塊方法，使區域中每個小塊量化參數與相鄰的縱向和橫向的小塊不同，但與斜向上的小塊相同。

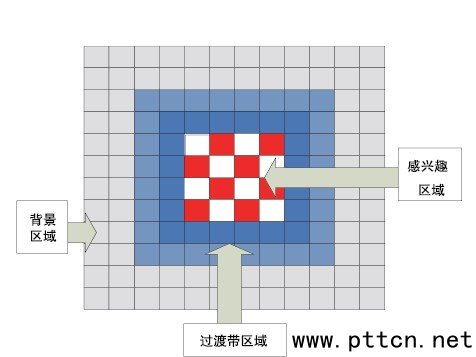

圖1 區域量化參數設置示意圖 點擊查看大圖 實驗結果如圖2所示，左圖為按照傳統方法編碼后的結果，右圖為集成了基于區域的變質量視頻編碼算法后的編碼結果。對于感興趣區域圖像細節質量的優劣是顯而易見。

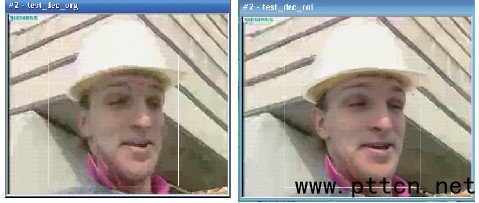

圖2 在128Kbits/s碼率下，foreman序列第2幀的編碼效果圖 點擊查看大圖 該算法提供的方法與現有技術相比具有以下的主要優點：首先，在傳輸帶寬和存儲空間有限的情況下，本算法優先保證感興趣區域的圖像質量;其次，復雜度不大。該算法沒有增加任何高復雜度的編碼模塊，不會帶來復雜度上的提高，復雜度傳統編碼方式相當。 2.基于區域的變解析度視頻編碼算法 在某些安防應用情況下，對特定監控對象需要具備不同的采樣清晰度，然而現有的編解碼方法無法提供基于區域的不同采樣清晰度問題。相應地，國家多媒體軟件工程技術研究中心進行了基于區域的變解析度視頻編碼算法。 本算法所要解決的技術問題是：針對空域增強層編碼需要傳輸大量比特的問題，結合感興趣區域的編碼方法，提供基于感興趣區域的一種低碼率空域增強層編碼方法，以減小空域增強層碼率，保證空域增強層感興趣區域視頻信息的質量。 其技術方案是：從基本層載入感興趣區域信息，并根據感興趣區域信息對增強層的原始輸入圖像進行剪切，對剪切后得到的感興趣區域編碼。針對安防監控的特殊需求，本算法從增強層提取感興趣區域進行編碼，而忽略其它非關鍵區域的圖像，從而減小空域增強層碼率，保證空域增強層感興趣區域視頻信息的質量。 實驗結果如圖3所示，左圖采用的是一般方法的AVS P2編碼效果，右圖采用了融合了基于區域的變解析度視頻編碼算法后改進的方法。對比這兩幅圖像，當兩者所使用的比特率基本相當時，右圖的人臉區域明顯具備更加清晰的采樣解析度，能提供更多的細節信息，從而提高感興趣區域部分的質量。

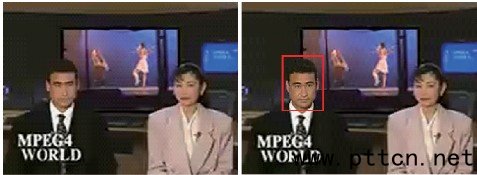

圖3 news序列第2幀的編碼效果圖 點擊查看大圖 上述1\2兩種方法，與一般視頻編碼器相比，在充分節省帶寬的條件下，能提供更高的局部質量清晰度，滿足安防調查取證以及智能分析的需求。 3.時域分級編碼算法 同時，對于傳輸帶寬減少時的情況，國家多媒體軟件工程技術研究中心進行了對時域分級編碼算法的研究，通過調整幀率來適應傳輸網絡狀況�？煞旨�(jí)算法能提供靈活的分辨率、幀率和質量的碼流結構，能更好地滿足大型視頻監控系統的要求。如圖4所示為該算法利用層次B幀的編碼示意圖。

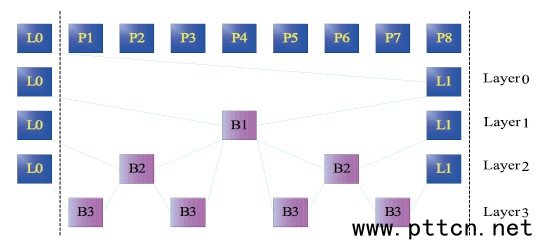

圖4 圖像組大小為8時利用層次B幀技術編碼過程示意圖 點擊查看大圖 本算法所要解決的技術問題是：針對安防領域的特殊需求，制定一種針對雙幀參考視頻流的快速時域可伸縮編碼實現方法，該方法能夠與非可伸縮視頻編碼標準相兼容，并且能夠比較明顯提高編碼效率。 該算法的技術方案是：基本層采用I幀或P幀圖像編碼類型，增強層采用的是B幀圖像編碼類型，通過對圖像組中的各編碼幀進行時域?qū)哟螛?biāo)注，并且在編碼B幀過程中根據時域?qū)哟渭?jí)別來搜索獲取當前編碼B幀的兩個參考幀，參考幀可以是I幀或P幀，也可以是B幀，這樣就使得碼流幀率按照2的整數次冪的倍數進行伸縮。 實現結果如圖5所示，從實驗結果分析可知，該算法可以快速實現雙幀參考視頻流的時域可伸縮編碼，使得碼流的幀率能夠按照2的整數次冪的倍數進行伸縮，并且與原編碼標準相比，能夠較大幅度提高編碼效率。

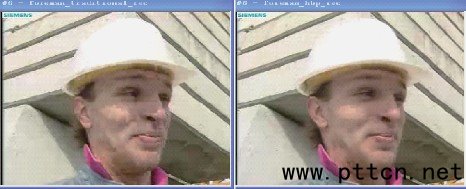

圖5 foreman序列第7幀的測試結果圖 點擊查看大圖 該算法提供的方法與現有技術相比具有以下的主要優點：它提供的是一種快速實現雙幀參考視頻流的時域可伸縮編碼的方法，所述雙幀參考視頻流是基于B幀為雙幀參考的視頻編碼標準，利用這種方法編解碼后生成的碼流具有時域可分級性，其幀率能夠適時調整;和一般丟棄B幀的做法相比，具備更好的編碼性能。 4.面向全天候環境的優化編碼技術的應用 夜間視頻圖像和普通監控圖像相比噪點很多，壓縮后的碼率非常大，需要采用不同于普通的編碼模式。AVS-S可根據光線環境，自適應的調節編碼模式。其特殊的夜間編碼模式，可大大提高編碼壓縮效率、節約帶寬和存儲空間。
|
