主頁（http://www.130131.com）：高速球幾個重要參考指標

　　【中國集群通信網】監看范圍

　　首先，我們看一下有效監看范圍。

　　智能高速快球一般的光學變倍都在22倍以上，其鏡頭最大焦距基本都可以達到80mm左右;新一代的快球，其鏡頭最大焦距甚至可以達到120mm左右。按照焦距計算公式F=v(像場高)*L(物距)/V(視場高)可得出如下計算結果：以一個1.75米高的人來計算，L=V*F/v=1.75*80/2.4≈58.3米(智能快球大多芯片為1/4”，所以v取值為2.4mm);如果是新一代快球，則其有效約為87.5米。

　　當然，上述有效監看距離均為理論值，而根據工程經驗，該數值約為理論值的2倍。即最大焦距為80mm左右的快球可以監看120米左右的目標，而最大焦距為120mm左右的快球，其監看距離大約為180米(此處的目標均指1.75米左右高的人)。這樣的監看距離，可以應用在多種場合，比如機場、廣場、港口、大中型會議室、廠房、公園、室外停車場等。

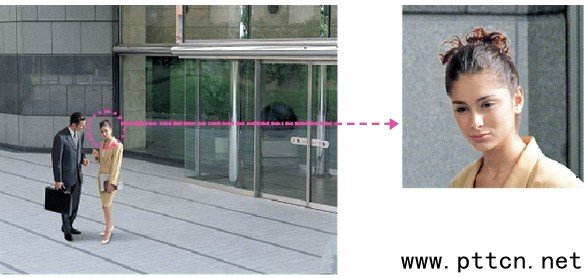

　　因此，在高速球的實際應用中，當快球用于室內時，通過手動或預置的變倍操作，可以輕易捕捉到室內的各種監看目標的細節。在一些大型廠房、會議室、博物館等場所，可以對角安裝2個以上的快球，形成對整個監看區域無盲區的全景監看，以滿足管理的需要。而當快球用于室外場合時，用于拍攝遠距離的目標時，也可以通過快球的變倍操作，進行清晰的監看。比如港口、公園、廣場等，通過安裝在相對較高位置的快球，既能實現監看區域內全景目標的監看，又能根據需要對某些較遠處的目標進行拉近放大的監看(如圖1)。

圖1  對某些較大遠處的目標進行拉近放大監看

點擊查看大圖

　　傳動技術

　　其次，高速球可以依靠其精湛的傳動技術，在實現快球?qū)崿F(xiàn)高速旋轉的同時，也可以達到極其精確的精度。

　　一般的云臺，其旋轉速度都不會超過30°/秒;高速云臺的旋轉速度也不會超過60°/秒。并且，云臺受其機械設計的影響，旋轉角度也有一定的限制。無論其水平旋轉角度還是垂直旋轉角度，都無法做到水平連續360度旋轉及垂直180度旋轉。但是，對于某些場合，比如機場、體育場館、“平安城市”的十字路口、地鐵站臺等，這些區域云臺受到旋轉速度及角度的限制，就不如快球適用。一般的高速智能快球，其旋轉角度均可達到水平360度、垂直180度，速度均可達到水平200°/秒以上、垂直100°/秒;新一代快球其旋轉速度更是達到了水平400°/秒以上、垂直180°/秒。這樣的旋轉角度及速度，無論是在監看范圍及監看效率上，都足以滿足上述場合的需要。

　　快球除了有很高的旋轉速度外，還具有良好的旋轉精度。智能快球的精確度一般都可達到0.1°。這個特性，再結合快球的多路報警輸入/出，在實際應用中，往往與報警系統進行聯動。在發生警情時，可以迅速、準確地將現場圖像在最短的時間內傳回至控制中心。比如快球在機場等重要場所使用時，通過其報警輸入和輸出裝置與報警系統、聲光報警裝置聯動后，當某些特殊場所發生警情時，無論快球處于巡航狀態還是其它狀態，都能夠迅速地調整到發生警情的區域，將現場的影像第一時間傳送回管理控制中心;與此同時，快球也會輸出相應的信號至聯動的聲光報警裝置，做到及時的現場響應。

　　聚焦方式

　　再次，快球在聚焦方面也較普通的攝像機+鏡頭有很大的優勢。

　　快球的聚焦方式一般都有自動聚焦、手動聚焦和一次聚焦等。一般的鏡頭，其聚焦都要通過手動方式;而快球可以通過其內置的電路，對畫面進行有效的分析，調節鏡頭的控制電路，從而實現自動聚焦，這對于監控系統實現現場場景的清晰還原有著重要作用。當根據需要，通過手動方式將快球旋轉到某一場景時，自動聚焦可以避免人工二次調節，自主實現對監看目標的清晰成像。不過在使用自動聚焦時，需要注意對鏡頭的傳動部件的磨損。因?yàn)楫?dāng)攝像機的監看場景或目標變化一次，鏡頭會自動聚焦一次，其傳送部件經常性地對鏡頭進行伸縮變動，對其使用壽命會有較大影響。

　　快球還有一種聚焦方式為一次聚焦。其原理是在監看過程中，對相對固定的場景或目標進行一次自動聚焦，隨后快球的焦距不再變化，直到根據需要變動其焦距。這樣快球在以后的正常巡航或掃描中，當其旋轉至相應的位置后，快球即可以迅速地完成對目標的聚焦。這樣設置的好處是，可以最大限度地減少快球鏡頭傳送部件的磨損，從而延長快球的使用壽命。這也是大部分快球聚焦方式出廠默認設置為“一次聚焦”的原因。同時，快球也支持手動聚焦。

　　預置位管理

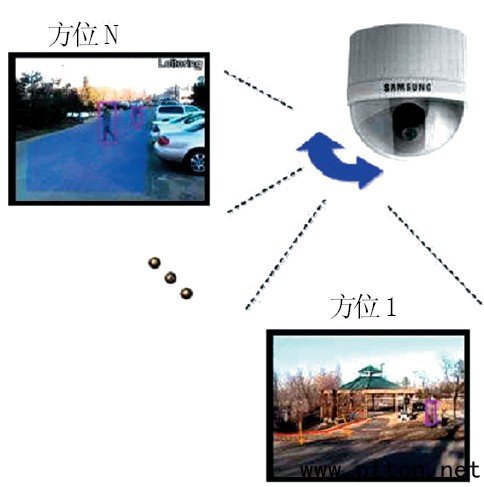

　　另外，快球還有一個特點，即可以通過預置位、巡航路線的設置，可以按照一定的路線進行自動的巡視，以達到多個場景輪巡監看的目的(如圖2)。

圖2  預置點掃描達到多個輪巡家看的目的

點擊查看大圖

　　對于較大范圍的監看，比如大型廣場、文博單位、港口碼頭、企業廠區等，這些場所可以通過多個快球的不同巡航線路、不同預置位設置，做到相互交叉，相互輔助，從而做到無盲區、無遺漏的全方位監看。目前，市場上的一些主流品牌的預置位數量至少可以達到128個，巡航線路至少有3條及以上，這樣的快球，其監看范圍將大大高于傳統的固定式攝像機。如果若干個快球同時使用，則可以實現特定區域不間斷的、多角度、多方位的監看。

　　某些品牌的快球，其所有的預置位還可以根據實際需要，靈活地設置相應的視頻參數。比如，在同一條巡航線路中，不同的預置位可能涵蓋了多種場景：包括光照充分的場景和光照不足的場景;目標環境與背景環境反差較大的場景;監看目標相對較為固定的場景等等。針對這些不同的場景，各個預置位的視頻參數就需要根據不同的場景進行相應的調整。有些場景需要快門速度根據光線條件進行調整;有些場景需要根據被監看的目標調整其聚焦方式;還有些場景需要根據環境考慮啟用寬動態功能。當快球的預置位能夠滿足這些功能性的要求后，結合其豐富的巡航線路的設置，靈活的掃描、輪巡方式，高速快球的應用就更加廣泛了。
