　　【中國集群通信網】日夜兩用

　　在需要實施24小時連續監控的工廠廠區、大廈、停車場中，小型且高畫質的日夜兩用攝像機的需求愈來愈旺。日夜兩用攝像機的優勢是即使在低照度，甚至沒有可見光照明的環境中，運用夜間模式(夜間為黑白圖像)，使用近紅外燈照射監控對象，也可以觀察到清晰的圖像。同時，不僅僅是觀察監控對象，對監控對象的識別也成為了可能。

　　如果將普通的日用型鏡頭安裝在日夜兩用攝像機上使用，在運用夜間模式時，由于縱向色差的影響，聚焦會產生偏焦，無法采集到清晰的圖像。為了不產生偏焦，使鏡頭能夠運用于日夜兩用型攝像機，需要從可見光區域到近紅外光線區域的范圍內盡量減少縱向色差。普通鏡頭與日夜兩用型鏡頭的夜間圖像效果及光路原理分別如圖1、圖2。

圖1  夜間模式時普通日用鏡頭和日夜兩用鏡頭的影響比較

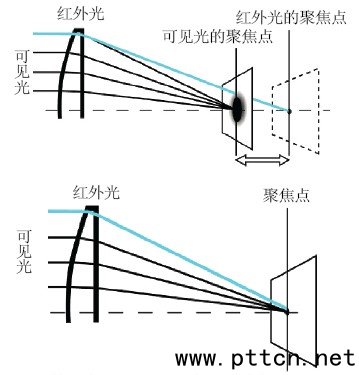

圖2  普通鏡頭（左）和日夜兩用型鏡頭(右）在不同管線條件下的光路原理圖

　　對于鏡頭而言，一般焦距越長，色差的補償就越困難，在可見光區域和近紅外光線區域上縱向色差增大，偏焦也很明顯。因此，一般采用被稱作ED玻璃、SD玻璃的特殊低分散光學玻璃，或通過最佳的鏡片構成來抑制縱向色差。這樣，即使進行日間模式(白天為彩色圖像)和夜間模式之間的切換，也能將偏焦抑制到最小，從而實現日夜24小時連續監控。此外，由于日夜兩用鏡頭所使用的波長范圍較寬，因此需留意光線透過率，結合使用目的對鏡片進行鍍膜。

　　大口徑比趨勢

　　為滿足夜間室內外低照度環境下的監控需求，高靈敏的低照度攝像機應運而生，并得到了廣泛推廣。而通過減小鏡頭本身的F值(提高通光量)，可更大地發揮低照度攝像機的功能作用。

　　我們知道，鏡頭的F值隨著鏡頭口徑的增加而成比例地減小，F(xiàn)值越小，性能越好。而為了得到較大的口徑，有時會通過增加鏡頭的長度，以得到更小的F值，從而提高鏡頭的性能。然而，由于監控攝像機受其性質、安裝場所等因素的制約，日益被要求向小型化方向發展，因此，鏡頭本身也需要設計得更加小巧。

　　另外，要設計更小的F值，就增加了補償像差設計上的困難程度，而像差的增大，將會使鏡頭的光學性能產生裂變——為抑制這種性能裂變及外形尺寸的增加，一般可通過采用非球面透鏡來解決。采用非球面透鏡，可以有效補償像差、減少透鏡的使用個數，進而實現小型化設計。

　　近年來，正在研發中的多種焦距手動變焦鏡頭汲取了市場的這些需求，具有與從前的F1.4鏡頭同等的大小，實現了小型化，同時，在達到F0.95-F1.0時亦可維持較高的光學性能(效果比較如圖3)。如某系列鏡頭，擁有F0.95的光通量、全長38.3mm的外形，實現了高光通量、高性能、和小型化的完美結合。

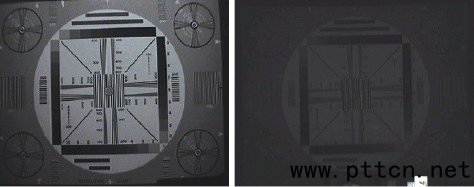

圖3 F0.95（左）個F1,4的效果比較（照度為5lux)

點擊查看大圖

　　監控廣角化

　　在電梯轎廂、ATM機等狹窄場所中設置監控點，以前都是通過架設多臺攝像機來達到無死角監控，而市場提出只用一臺攝像機就可以完成監控任務，可通過攝像機大視野的監控獲取豐富的信息量。像這樣尋求實施廣角監控，減少監控攝像機設置臺數的需要愈來愈多。

　　追求大視角化的同時，需要盡量避免隨之而產生的前鏡片口徑增大、外形尺寸大型化、失真增加等問題，使廣角鏡頭實現以往多種焦距手動變焦鏡頭具有的同等光學性能和外形尺寸等。

　　百萬像素對應鏡頭

　　在追求高精度圖像的全球潮流中，應用于監控、FA(工業化)領域攝像機的攝像傳感器也正在朝著高像素的方向發展。為了能以更加精細的被測物圖像信息為基礎進行監視、分析，300-500萬像素的網絡攝像機接連不斷地被投放市場。另一方面，模擬監控攝像機的分辨率也從過去的380TVL提升到了540TVL、580TVL。

　　為了配合這些高清攝像機，鏡頭也從對應130-150萬像素發展到對應500萬像素，新型鏡頭接二連三地被研發出來，如魚眼鏡頭、100mm左右的定焦鏡頭產品等;近年來，多種焦距手動變焦鏡頭，甚至長焦距的電動變倍鏡頭也相繼推出，并實現了商品化。

　　而由于隨著攝像傳感器像素的提高，每一個像素點的尺寸也隨之變小，因此，評價鏡頭MTF(Modulation Transfer Function，是目前分析鏡頭的解像力與反差再現能力方面比較科學的方法)的空間頻率數的數值也變大，并要求能分辨出更加細微的線幅(有關比較見表1)。為能有效發揮高像素的性能，這些鏡頭不僅在畫面中心，而且在畫面邊緣也擁有高分辨率、高對比度。同時，監控、FA用鏡頭不僅降低了失真、擁有的畫面邊緣光量大的多的光學性能，還裝備有耐振動、耐沖擊的堅固的鏡體結構，防止發生偏焦的鎖定旋鈕等，在鏡頭結構、操作性能上實施了很多改進。

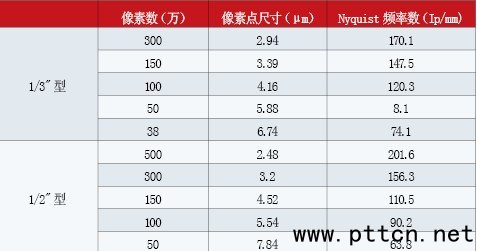

表1  1/3″、1/2″攝像傳感器的像素數和每一個像素點的尺寸、Nyquist頻率數 的關系

　　結束語

　　近幾年，市場對監控用鏡頭的各項指標、規格的要求趨向多元化、多樣化。攝像機輸出圖像的質量受到鏡頭性能的影響，與從前相比，人們更加關注鏡頭的小型化、功能性和操作性的優劣。我們期望能與攝像機、攝像器件同步發展，滿足各自需求，更多的監控鏡頭在世界舞臺上展示其應有的作用。
