主頁（http://www.130131.com）：企業污染源監控系統設計分析 【中國集群通信網】近年來，環境污染問題引起了國家相關部門的高度重視。各種各樣的環保監測系統應運而生，并得到了廣泛部署和應用。但是，目前絕大部分環保監測系統僅僅實現了數據監測功能，如實時采集和監測排污點的二氧化硫和化學需氧量排放量等，然而，由于沒有實現圖像監控功能，并不能直觀地看到排污點實際圖像。因此，建立以各級環保部門為中心、相關排污企業為分支點的污染源視頻監控系統勢在必行。 建設模式 由于污染源視頻監控系統剛剛起步，各地環保部門的需求與現狀也不盡相同，因此目前還沒有一個統一的建設模式。從科達(KEDACOM)在全國各地部分已建、在建以及試點項目的實際情況來看，主要有以下幾個特點： 設備投資 大多采用各級環保部門與企業共同承擔的方式，環保部門承擔監控中心的建設費用，企業承擔自身監控點的建設費用，通信線路租賃費則雙方共同承擔。 監控管理 通常采用省市兩級管理模式，市環保局為基層管理單位，負責管理和監控本市轄區內的涉污企業及監控點，省環保局為上級管理單位，可管理和監控全省范圍內的涉污企業及監控點; 平臺部署 根據各地情況，分為全省一個平臺和省市兩級平臺兩種部署模式。采用全省一個平臺時，省內所有企業污染源監控點均直接接入省平臺，采用省市兩級平臺時，企業污染源監控點則首先接入市平臺，然后再由市平臺上傳監控信息至省平臺。 這兩種模式各有優缺點，全省一個平臺可以節約系統投資，但會帶來網絡流量高以及單平臺故障引發全網癱瘓的風險;省市兩級平臺相對來說投資成本比較高，但可以有效減少網絡流量并降低單平臺故障引發的全網癱瘓風險。一般來說，如果監控點較少，適合于采用全省一個平臺，如果監控點較多，則適合采用省市兩級平臺。不過，無論是哪一種平臺模式，都可以通過網絡化、分布式的監控中心部署實現省市兩級管理。 平臺建設方面 有自建專網平臺和租用運營商平臺兩種。自建專網平臺時，系統一次性投資大，維護成本也比較高，更便于自主管理，且無長期租賃費。而租用運營商公共平臺時，雖然初期投資和維護成本較少，但不便于自主管理，且需要長期支付租賃費。由于投資費用有限，且各級環保部門到相關涉污企業的通信線路本身就需要向當?shù)剡\(yùn)營商租賃，所以目前大多數污染源視頻監控系統都采用了租賃運營商平臺的模式。 自建專網平臺的部署方案 自建專網平臺的典型部署方案如圖1所示。采用省、市兩級監控中心管理模式，每級監控中心根據需要配置管理平臺、電視墻以及存儲。各涉污企業污染源監控點配備視頻編碼器、攝像機以及污染參數監測設備，通過Internet或?qū)＞W(wǎng)接入市環保局。通過管理平臺與環保監測系統的對接，各級環保部門工作人員可登錄環保監測系統了解轄區內所有排污企業的污染物指標及相關數據，同時觀看排污點實時視頻，從而實現對這些排污企業的統一監督和集中管理。

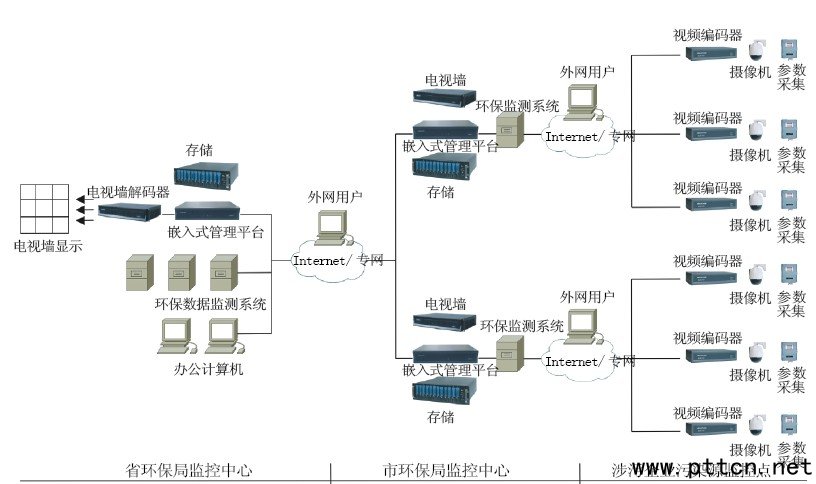

圖1 自建專網平臺的典型部署方案 點擊查看大圖 監控點 各涉污企業污染源監控點以視頻編碼器為中心，攝像機、污染參數監測設備以及煙感溫感等告警設備均通過相應接口接入，視頻、污染參數以及告警信號經視頻編碼器集中處理后全部上傳至市環保局監控中心，由管理平臺統一管理和調度分發。利用視頻編碼器的數據疊加功能，監控點的污染參數可疊加在監控圖像上，監控中心及外部用戶可在觀看監控點圖像的同時了解該排污點污染參數，直觀、便捷。 管理平臺 管理平臺是整個視頻監控系統的核心，位于環保局監控中心，采用省、市兩級級聯部署架構，市局平臺負責完成轄區內所有前端接入、設備管理、視頻轉發分發、錄像存儲、檢索回放、告警聯動、用戶權限管理以及網絡管理等一系列功能，省局平臺則負責完成與所有市局平臺的級聯，以及全網監控資源的統一管理。同時，管理平臺還完成與環保數據監測系統之間的對接，實現監控點污染數據與監控視頻的關聯。 存儲 由于環保監控系統對存儲可靠性要求非常高，而且對存儲圖像質量要求也非常高，一般都要求是D1。因此建議采用三級存儲模式，監控點通過視頻編碼器內置硬盤實現前端存儲，市環保局和省環保局通過磁盤陣列實現分布式中心存儲。這樣有多方面的好處：一，前端存儲因人為破壞或磁盤故障導致錄像丟失時，中心存儲還可以保證錄像完整性;二，中心存儲因設備、磁盤或網絡故障導致錄像丟失，前端存儲還可以保證錄像完整性;三，當網絡帶寬有限時，中心存儲可采用CIF視頻保證流暢性，而前端存儲仍然可以采用D1視頻保證高清晰度;四，所有前端均采用前端存儲時，中心存儲僅需針對重點監控點進行備份存儲即可，這樣可以大大降低中心存儲的投資成本，因?yàn)閹岸舜鎯?chǔ)功能的視頻編碼器成本并不高。通過管理平臺的統一管理，系統內所有前端及中心存儲資源均可由監控中心和客戶端統一檢索、瀏覽和回放。 電視墻 電視墻位于環保局監控中心，由電視墻解碼器和電視墻顯示設備組成，主要完成所有排污點視頻的輪流集中顯示和實時監控。該部分可選，可根據實際的需求情況進行考慮。 客戶端 客戶端主要是指訪問所有監控資源的用戶，基于PC�？蛻舳丝梢晕挥诰W(wǎng)絡的任意位置，經授權后，可實時瀏覽和控制任意排污點視頻，并可隨時調用任意監控點錄像資料。 傳輸網絡 傳輸網絡用于實現兩級管理平臺之間和市局管理平臺與前端、客戶端之間的所有監控碼流的實時傳輸。傳輸網絡可以是環保局與排污企業之間構建的專用網絡，也可以是Internet。網絡的接入方式可以是光纖，也可以是ADSL。 租用運營商平臺的部署方案 租用運營商平臺(全球眼或?qū)捯暯?的典型部署方案如圖2所示。仍然采用省、市兩級監控中心的管理模式，但環保局僅需配置電視墻及分控客戶端即可，平臺和存儲均位于運營商機房。監控點部署與自建專網類似，但全部接入運營商平臺。運營商平臺同樣可以與環保監測系統對接，各級環保部門工作人員登錄環保監測系統即可關聯排污點污染物指標及實時視頻。存儲采用兩級存儲模式，監控點同樣通過視頻編碼器內置硬盤進行存儲，中心存儲則位于運營商機房�？七_(dá)所負責的太湖污染源監控項目就是一個租用運營商平臺的系統。
|
