主頁（http://www.130131.com）：江西省石吉高速公路視頻監控系統應用案例分析 【中國集群通信網】項目介紹 江西省石城(閩贛界)至吉安高速公路是國家主干道泉州至南寧高速公路江西路段，它既是國家高速公路7918路網中的第15橫，也是江西省規劃的“三縱四橫”高速公路主骨架中的“第三橫”。項目路線全長約190.306公里，全線按全封閉、全立交、雙向四車道高速公路標準建設。全線設置10處互通式立交，隧道19座，以及3處隧道管理所。全線在泰和北互通設置1處管理分中心;沿線設置4處服務區;全線在興國互通設置1處養護中心;6個匝道收費站以及1個省界合建主線收費站。 根據《江西省高速公路聯網收費、通信、監控總體設計方案》以及省內相關要求，各路段監控分中心需要將數據和圖像信息傳到省監控中心并能接受省監控中心下達的協調指令。路段監控分中心能與相鄰路段監控分中心實現數據通信、共享資源。本項目監控分中心上傳省監控中心的數據、圖像傳輸格式和通信協議按省監控中心的要求制定;并且能與相鄰路的監控分中心之間的通信格式和通信協議統一。 項目需求 由于在高速公路機電工程中監控系統所指的概念比較大，因而本系統中的監控系統僅僅指CCTV閉路電視安防子系統，它通常在整個大的監控系統中承擔以下作用： · 接收路段外場和各收費站廣場、車道的監控視頻圖像以及設備的狀態信息; · 在監視器上顯示管理區段的視頻圖像，當有警報發生時自動切換現場畫面在監視器上顯示，并進行錄像; ·在大屏幕投影系統上動態顯示每一區段交通和隧道運行狀態、設備工作狀態和報警位置及各種圖表報告等;當有警報發生時自動切換現場畫面在投影屏幕上顯示，并自動彈出建議的控制方案，供操作人員選擇。 在本項目中，監控系統采用省監控中心——路段監控分中心——隧道管理所——外場設備的管理體制。監控分中心，負責管理項目全線的監控業務。 閉路電視系統將各監控點位置處的交通狀況、道路狀況、能見度狀況傳到監控分中心/隧道管理所，在監控分中心/隧道管理所的監控大廳/監控室閉路電視監視器或大屏幕投影系統上顯示，為選擇交通控制方案提供依據，并可對視頻圖像進行錄像，以便意外情況時分析及取證。而在收費系統中收費閉路電視系統用于收費管理人員對收費廣場的交通流、車型、車種判別情況以及收費員與司機對話進行直觀的監視，同時為以后的稽查提供重要資料。 系統構成及特點 高速公路中的監控系統主要存在于以下幾個方面：一是傳統的在收費亭、收費車道、收費廣場、收費站監控室、財務室布設監控設備進行全天候監控;二是在監控系統中的隧道內、隧道變電所內、高架互通處布設監控設備對道路情況進行多方位監控;三是在整個路段中每隔一定的距離布設監控設備對路段各點的情況進行監控，這是近年來新增加的一個領域，叫做智能交通工程，也可以稱為全程監控工程。 一般來講，閉路電視系統與其他監控系統的聯動 主要體現在隧道外場監控設備方面，當然產生的最終結果是需要傳輸?shù)奖O(jiān)控中心或隧道管理站，而最后的聯動方案也是由監控中心或隧道管理所發出的。 隧道監控 隧道管理所收集隧道一氧化碳/能見度檢測器、光強檢測器、風速風向檢測器、視頻事件檢測設備、火災檢測器、攝像機等采集的信息以及沿線巡邏車收集的隧道管理所管理區段的道路、交通、氣象、事故等情報，并進行分析、計算、處理、記錄。同時利用計算機系統、閉路電視系統等設施，把道路利用狀況、車輛運行狀況、設備工作狀態等顯示出來。值班人員綜合上述情報，形成統一的控制方案，發布必要的指令，通過隧道管理所管理區段設置的懸臂式可變情報板、大型可變情報板、隧道內可變情報板、車道控制標志、交通信號燈、有線廣播(通信系統提供)等設備，向道路使用者提出警示、誘導或建議。 隧道采用三級控制模式，即監控分中心一隧道管理所—隧道現場。一般情況下，隧道的運營管理由相應的隧道管理所負責，監控分中心也可通過隧道管理所實現對隧道的管理，但監控分中心的優先級高于隧道管理所。當隧道管理所的通信異�；驘o法實現對相應隧道進行運營管理時，應進行降級運行，降級運行是由隧道本地控制器構成的自愈環網來實現自動控制，以維持整個隧道基本運行功能和交通安全為主，因此將執行預先設定的通風、照明、交通等自動控制程序。當進行手動控制時，操作人員可通過隧道口主本地控制器的觸摸屏進行控制。 隧道交通事故、道路維護、車輛故障、清洗隧道等都會造成交通異常，導致隧道阻塞，此時隧道中某車道標志顯示紅色×，或洞口顯示禁止通行標志，甚至開啟另一隧洞為可逆車道。當發生火災時開啟相應風機、調整風機吹風方向、照明亮度以及應用洞口信號標志、車道燈等引導車輛和人員疏散，其中包括關閉火災隧道，開辟另一隧道為雙向行駛等。 當發生隧道火災、隧道交通事故隧道管理所和/或監控分中心應能夠自動將發生緊急事件地點的圖像切換顯示到監視器和大屏幕投影系統上，并能將緊急事件信息上傳省監控中心(預留功能)。 監控分中心 監控分中心收集道路沿線設置的微波車輛檢測器、能見度檢測器、氣象檢測器、攝像機等采集的信息和隧道管理所傳來的信息(通過隧道管理所處理后形成，包括各設備狀況、隧道控制方案、事件處理信息、報警信息等)以及沿線巡邏車收集高速公路的道路、交通、氣象、事故等情報，傳送到監控分中心進行分析、計算、處理、記錄。同時利用監控分中心的顯示器、大屏幕投影系統、LED室內顯示系統等設施，把道路利用狀況、車輛運行狀況、設備工作狀態等顯示出來。值班人員綜合上述情報，形成統一的控制方案，發布必要的指令，通過沿線設置的可變情報板和通過隧道管理所向隧道區段的控制設施發布命令，向道路使用者提出警示、誘導或建議。

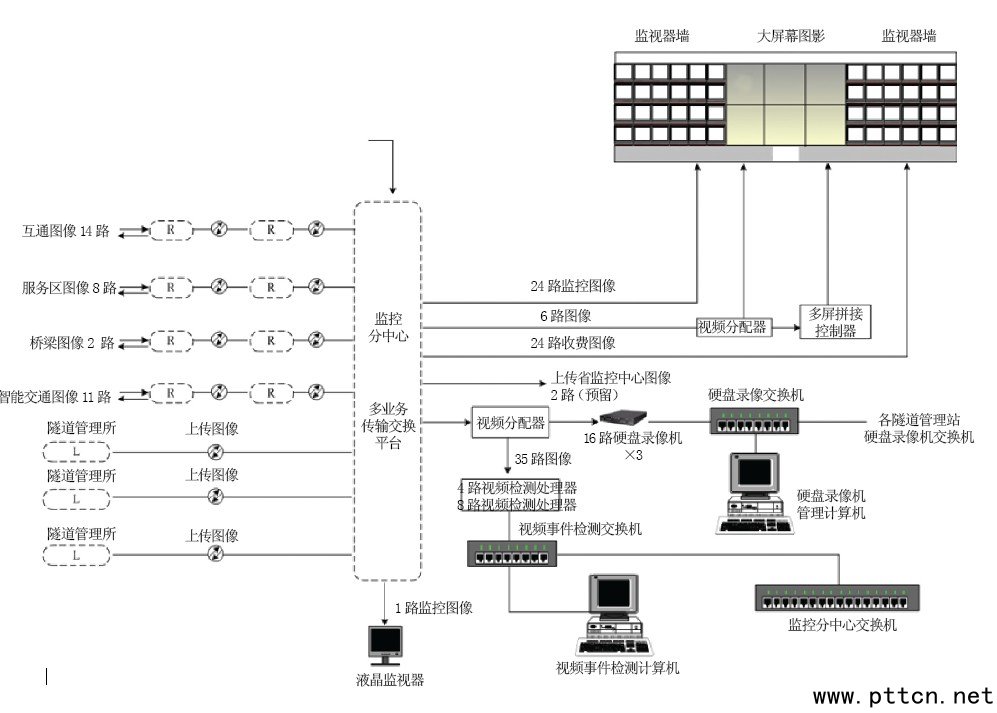

監控分中心系統架構圖 點擊查看大圖 項目特色 在此項目中，監控系統和收費系統合建閉路電視系統，由監控系統負責設計完成。來自多業務傳輸平臺的視頻圖像包括收費系統、服務區、監控大廳、道路其它(為滿足智能交通要求增加的)攝像機圖像及隧道管理所切換上傳的視頻圖像，除隧道管理所上傳圖像外，其它圖像還要進入硬盤錄像機錄像。
|
