主頁（http://www.130131.com）：五舟大容量存儲的監控應用 一、監控存儲方案背景 近幾年，安防產業在國內不斷的進步，安防監控技術已經完成了從模擬監控到數字監控，再到網絡監控的轉變。數字高清網絡監控將成為市場的主流，要記錄高清網絡攝像機圖像，都應具備以下要求： 1)保證錄像保存周期，需要足夠的存儲空間; 2)保證多路并發記錄的有效性，即記錄過程中存儲不應該有性能瓶頸; 3)方便、快捷的檢索與回放效率; 4)具備循環覆蓋方式，多次覆蓋后應保證記錄和檢索的效率; 5)可靠性、性價比應符合監控業務要求。 視頻監控系統是安全防范系統的組成部分，通過監控系統可以實時動態地匯報被監測點的情況，及時發現問題并進行處理，獲得的完整備份資料還可用于事后進行分析調查。隨著存儲容量、網絡帶寬、處理器性能以及各種視頻壓縮處理技術的快速發展，視頻監控系統的數字化、網絡化趨勢日益明顯。在今天的網絡化監控系統中，系統輸入、控制、顯示和存儲均采用數字化方式進行，經過數字化處理的圖像通過IP網絡傳輸?shù)奖O(jiān)控中心設備，用戶可以通過網絡中的任何一臺電腦來觀看、錄制和管理實時視頻信息。隨時隨地、即插即看、高度的開放性和靈活性、總體擁有成本低等優勢使網絡化數字監控呈現出蓬勃的發展勢頭。據市場研究公司預測，2010年時，IP視頻監控攝像機和服務器市場的爆炸性增長將為半導體市場帶來10億美元的需求。 近年來，視頻監控系統已在中國市場的發展亦有目共睹，已經滲透到住宅、教育、政府、醫院、酒店、運動場館、城市治安等多個領域。視頻存儲系統是監控系統的重要組成部分。首先數據的重要性毋庸置疑，服務器宕機或者網絡損壞都可以修復，而數據丟失是無法彌補的，后果非常嚴重;另外存儲在整個系統中的比重越來越大，從商業價值角度也越來越引起人們的重視。視頻監控可通過FTP、NFS、CIFS、iSCSI等多種協議方式存儲，存儲技術可采用DAS、NAS、IPSAN等。 二、五舟監控存儲方案介紹 經過多年的存儲產品研發和項目實施積累，五舟研發中心能根據客戶提交的存儲需求，整合出監控存儲的各種方案。它涵蓋了容量計算、性能、穩定性、安全性、易用性、擴展性、服務等較為全面的技術指標，以期優質、快速、安全、高效的完成存儲工程的實施。 目前視頻監控存儲的模式主要分為：本地存儲模式和網絡存儲模式(NAS存儲、IP SAN存儲)兩大類。五舟作為國內專業的服務器和存儲生產廠商，擁有陣列柜，大容量存儲服務器、NAS、IP-SAN全系列完整的監控存儲產品生產線，可根據客戶的不同需求，提供專業的視頻監控存儲的解決方案。 本地存儲模式：將嵌入式編碼器和本地磁盤存儲(即存儲服務器)進行直接連結的存儲模式。網絡存儲模式：在數字視頻監控中，全IP網絡傳輸：支持固定IP、PPPoE方式接入網絡;支持多種網絡協議：TCP/IP、RTP、UDP、HTTP、IGMP、Telnet、ICMP、ARP;支持IP協議的單播(Unicast)、組播(Multicast)傳輸方式;實況流可以采用TCP方式進行傳輸，也可以采用UDP方式進行傳輸，可靈活配置;可同時發送實時音視頻數據流和基于iSCSI或NFS協議的存儲音視頻數據流，目前很多數字攝像頭的編碼器都集成了ISCSI和NAS的客戶端模塊。 五舟為數字高清監控提供三種存儲解決模式： 1.大容量服務器存儲：將嵌入式編碼器和本地磁盤存儲(即存儲服務器)進行直接連結的存儲模式。所有錄像數據經過采集卡后轉成數字數據存儲在五舟大容量存儲服務器中。

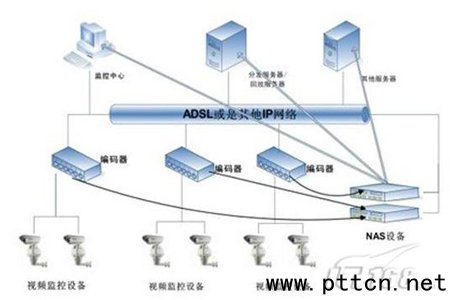

2.NAS存儲：支持標準的NFS協議;根據預先定制的存儲計劃，系統自動將視頻流封裝在IP報文中，直接寫入五舟NAS存儲系統，簡化系統框架，節省用戶投資。
3.IP SAN存儲：支持標準的ISCSI協議;根據預先定制的存儲計劃，系統自動將視頻流封裝在IP報文中，直接寫入IP SAN存儲系統，簡化系統框架，存儲擴展非常容易，節省用戶投資。  監控存儲容量的計算 五舟監控存儲擴容非常方便，可根據實際需求容量，配置相應數量的存儲設備。由于存儲系統中的數據需要RAID進行保護，可以按照常用的RAID5+Hotspare或者RAID6陣列方式，系統中的監控數據能夠得到很好的數據保護和安全。目前市場上的幾款百萬像素高清網絡攝像機，采用CCD、CMOS傳感器，支持1280x720、1920x1080高清全實時編碼，可實現高達5倍D1效果顯示，碼率在1M-8Mbps之間可調。 項目需求總的容量計算： 攝像頭個數×碼率Mb/s×圖象保存時間s÷8÷1024÷1024 = 所需容量TB 事實上，現階段大多監控編碼采用MPEG4或者H.264壓縮格式，畫面靜止的時候，視頻碼流會大幅下降，一般實際存儲容量比理論計算容量稍小。 三、成功案例： 銀行金融行業： 五舟與國內知名監控軟件廠商合作，為銀行金融行業提供監控存儲方案，根據攝像頭的位置，將物理位置接近的編碼器產生視頻錄像集中起來，就近存儲到就地存儲服務器中去。監控錄像時間為7*24*365，錄像內容保存3個月，并隨時可以進行調出錄像查看。
 平安城市項目： 在平安城市的超大規模視頻監控應用中，為滿足城市的安全和科學系統化管理的需要，以及為了對隨時發生的情況進行全面、及時地了解和掌握，對意外情況能迅速做出正確判斷，并給出正確、快速的指揮和處理，當前多數園區都已經安裝或準備安裝視頻監控系統。 這類城市部分區域監控系統的特點是攝像頭的數量在上千路，總存儲容量需求在上百TB. 五舟為某地級市平安城市建設提供網絡集中存儲方案，存儲設備集中安裝在監控中心，所有攝像頭產生的視頻錄像，經編碼器編碼后，通過IP網絡，由視頻服務器接收，存儲到IP SAN設備中去。
|
