主頁（http://www.130131.com）：超景深百萬像素的視頻監控鏡頭 【中國集群通信網】隨著人們對高清畫質追求的日益強烈，百萬像素攝像機、百萬像素鏡頭等高清產品已?成為視頻監控市場的一個發展趨勢，但是如果鏡頭沒有一定的景深即使是百萬像素仍然無法同時得到兼顧遠、近景的清晰圖像，使得鏡頭百萬像素的高解像力優勢不能夠得到充分發揮。由GBO公司設計生產的FrazierInfinityTM鏡頭，卻打破傳統鏡頭有限景深的限制，設計出了超景深百萬像素監控鏡頭，實現了光學技術應用領域的革新。 景深光學原理 根據監控實際需要，常常需要鏡頭同時拍攝位于不同距離上的多個監控對象，又由于監控主體的位置有時又是不斷移動的，往往走出原?先對好的焦點，在此情況下，即使安裝了變焦鏡頭也很難保證同時獲得多個監控對象的清晰圖像，這就要求在保證畫?面清晰度的前提下，能夠盡量增加鏡頭的景深范圍。 從光學原?理來講，景深受到光圈、焦距等因素的影響，比如光圈大或者焦距大都會使得景深變小，因此，傳統鏡頭的景深范圍通常都是很有限的，這意味著在拍攝時鏡頭只能對焦于拍攝物的前景或者是背景，而不能夠使前景與背景同時對焦，即不能夠使拍攝對象的前景及背景同時清晰呈現在畫?面中。 在光學中，景深(depth of field，DOF)是一個描述在空間中可以清晰成像的距離范圍。在攝取圖像時，調節攝像機鏡頭，使距離攝像機一定距離的景物清晰成像的過程，叫做對焦(聚焦)，景物所在的點，稱為對焦點。遠離此點影像則會逐漸模糊，但因為“清晰”并不是一個絕對的概念，因此，在某一個特定的距離內，影像模糊的程度是肉眼無法察覺的。所以，對焦點前(靠近攝像機)、后一定距離內的景物的成像都可以認為是清晰的，這個成像的最小模糊圈被叫做彌散圓，景物在焦平面成像的模糊程度在不超過彌散圓時都可以認為是清晰的，因此焦平面左右的一個小范圍里形成一個清晰距離，稱之為焦深;相應景物也對應一個前后清晰范圍，叫做景深。意思是只要在這個范圍之內的景物，都能“清楚”地拍攝到。

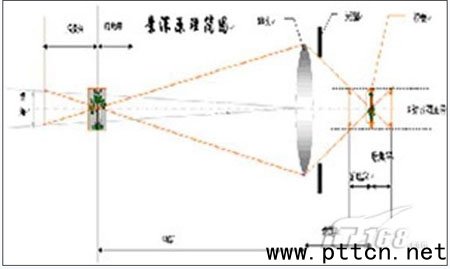

 圖1 景深原理簡圖

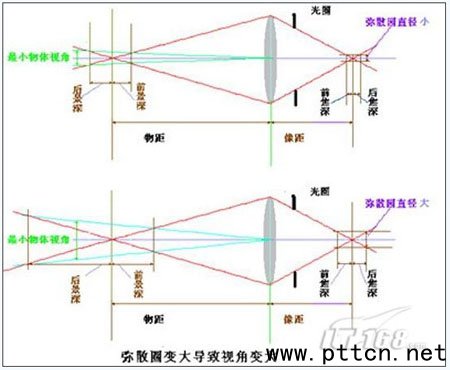

 圖2 彌散圈與景深的關系
 圖3 光圈與景深關系 圖1為景深光學原理圖。景深的大小通常與鏡頭的焦距有關，焦距長的鏡頭，景深小，焦距短的鏡頭景深大。其次，景深與光圈有關，光圈越小，景深就越大;光圈越大景深就越小。圖2和圖3分別是景深與彌散圈和光圈的關系。 景深的計算方法 通常，我們使用的景深計算公式如下： 前景深=(H×L)/(H+L-f) 后景深=(H×L)/(H-L-f) 景深=S2-S1 其中：H為鏡頭的超焦距，f為鏡頭的焦距，L為對焦距離，均以米為單位。 對焦距離就是你要拍攝的主體離開鏡頭的距離。可以看到，景深是依賴于鏡頭的超焦距、焦距和對焦距離。通過大量的實際測試，我們知道： 1)景深和對焦距離有極大的關系，對焦距離越近，景深越小;對焦距離越大，景深越大;而接近超焦距的前后是拍攝的最好距離，這時候景深最大。 2)對焦距離是一個十分重要的參數，它直接影響了景深的大小，必須充分利用超焦距對焦，使得景深達到充分大，以獲得高質量的畫面。 3)景深為負值時，表明物體距離足夠遠以至于超過景深范圍，超過景深范圍的任何物體都將被認為清晰的。 澳大利亞籍世界著名電影攝影師Jim Frazier根據其長期拍攝經驗,并經過無數次的試驗，終于取得了突破性的進展，設計出了由其名字命名的FrazierInfinityTM鏡頭，該鏡頭通過采用革命性的光學技術，能夠提供大景深范圍，可以使拍攝物體的前景與背景同時對焦，這意味著不同距離的物體都能夠清晰地呈現在畫?面中，而不會像傳統鏡頭出現無法兼顧前景與背景的清晰度。GBO公司生產的FrazierInfinityTM鏡頭通過巧妙利用上述景深的變化??理，采用多鏡片組合、衍射光學玻璃和非球面鏡片技術，把不同距離的物體盡量聚焦于同一平面，從而獲得大景深的遠近物體共存的清晰圖像，實現了攝像機光學領域的技術突破。 GBO鏡頭的景深計算見附表，數據顯示了它們的超大景深。 下表中是GBO鏡頭的景深計算內容：

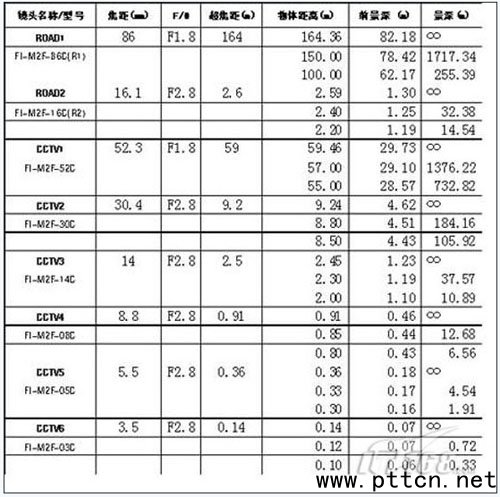

 GBO鏡頭的景深計算內容 大景深鏡頭與傳統鏡頭拍攝畫面對比 不是所有的鏡頭都有超焦距特性的，GBO鏡頭具有超焦距特性，因此它具有優越的超景深特性，使其在安防監控行業中得到了廣泛的應用。比如，在道路監控和車牌的識別應用中，它無需通?過調焦就可以在場景中捕獲更多的實時細節信息;它的特性應用在ATM機上時，能夠為客戶提供完整的暗堡解決方案;在機場監控應用中，可以提供高解析度的視頻，確保全方位、全天候的視頻場景細節;在公共場所監控應用中，提供了革命性的解決方案，確保監控視野內近景與遠景同時保持清晰可見。 GBO鏡頭配合500萬像素CMOS攝像機拍攝的街景比傳統鏡頭拍攝的街景在遠處景物的清晰度方面明顯較優，指路牌文字??放大后明顯比較清楚，圖像四角不存在盲區，而傳統鏡頭拍攝的圖像四角變黑。大景深和高清晰的獲得取決于鏡頭的超焦距，而超焦距的獲得取決于鏡頭設計，圖4是大景深鏡頭與傳統鏡頭拍攝畫?面對比效果。
 傳統鏡頭拍攝的街景

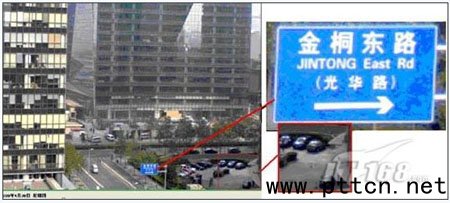

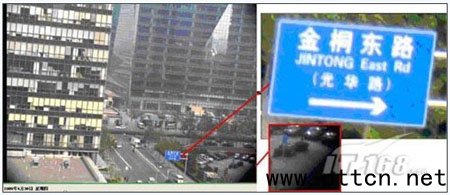

 GBO鏡頭拍攝的街景 圖4 大景深鏡頭與傳統鏡頭拍攝畫面對比效果 高清晰、超景深的鏡頭 據有關資料顯示，國際安防市場已經?開始大規模使用百萬像素IP攝像機，而國內市場，迄今為止，80%以上的安防攝像機仍是模擬的，其像素也通常在30萬-50萬之間，這已遠遠不能滿足安防市場的需求，國內攝像機市場朝著數字化、高清晰方向發展是不可避免的。
|
