主頁（http://www.130131.com）：利用公網的SMART—PTT集群通信系統

如何利用手機的移動通信公網，來實現指揮與調度控制，這無疑是對資源的有效利用，也是對通信成本的最大節約!

利用VoIP技術(將模擬聲音訊號數字化，以數據封包的形式在 IP 數據網絡實時傳遞。)基于CDMA 1x/EVDO(常用的手機通信公網)無線網絡實現的SMART-PTT集群通訊系統，與傳統對講機對講受距離限制不同，可實現在移動通信網絡覆蓋的更大范圍內對講，是對傳統集群通信產品功能的延伸和替代。

SMART-PTT服務通過無線手持智能終端實現用戶群體之間的群組通信，用戶只需按下PTT鍵即可向個人或群組發起通話，無需撥號和等待對方摘機。由于系統利用公網，全國架設一套服務器就可以實現全中國的對講。

一、SMART-PTT集群通訊系統的組成

1、SMART-PTT集群系統主要包括四個部分：

● 交換服務器

● 系統管理平臺

● 客戶端軟件

● 數據庫系統

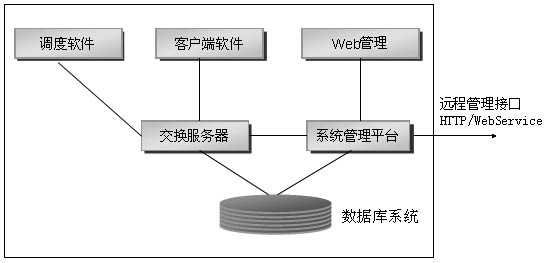

圖1 SMART-PTT集群的組成

2、交換服務器

SMART-PTT集群系統的交換服務器是系統中的主要部分，負責用戶的認證、群組管理、在線狀態、會話控制、語音交換等功能;交換服務器支持分布式架構，多中心并行處理，通過增加交換服務器節點增加用戶的并發容量。

3、系統管理平臺

SMART-PTT集群系統的管理平臺是B/S架構，管理員以WEB(互聯網技術)方式進行訪問和管理，功能主要包括：用戶管理、群組管理、錄音管理、系統設置等功能，并提供遠程調用于訪問的接口，方便其他系統進行對接。

二、SMART-PTT集群的原理

根據用戶的需求，有兩種可選的組網方案：一種是PTT集群服務器托管于IDC機房，客戶端通過無線網絡連接互聯網，訪問服務器;對安全要求比較高的用戶，也可以把PTT集群系統服務器通過VPDN/APN(虛擬專用網絡)專線連接無線交換核心網，手機通過撥號專線帳號與服務器進行通訊。

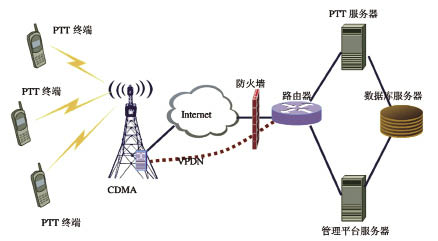

圖2 SMART-PTT集群的原理

見圖2，PTT終端一鍵按下發出呼叫，移動基站CDMA接受呼叫請求，并將請求通過Internet或VPDN通道經路由器送服務器處理，服務器完成用戶認證、群組判別、語音交換等工作后經路由器又通過Internet或VPDN通道交CDMA基站發送，尋找目標用戶，實現通話。

三、SMART-PTT集群系統的特點

● 一按即通

手機變成對講機，呼叫接續快，支持單呼和組呼。

● 一呼百應

群組內用戶容量大，群組呼叫，適用于現場指揮、現場協調的工作場景。

● 跨域聯動

不受地域、距離限制，可實現遠程的實時調度。

● 發言管理

實現分權限強行插入發言，優先下達緊急指令。

● 組網簡單

依托中國移動通信網絡，只需增加PTT服務器可實現PTT系統。

● 與其它集群系統互通

通過安裝中間轉換器，可以與TETRA、模擬對講系統等其它集群系統互通。

● 單工通信

按下發射鍵時說話，放開時接收，一個組中只能有一個說話，其余人接聽。

四、SMART-PTT集群系統的功能

3.1 SMART-PTT集群系統最基本的功能：

● 固定群組呼叫

用戶進入固定群組后可以對所有在這個群組中的在線用戶進行呼叫，同時也可以接聽群組中其他用戶的呼叫。

● 動態群組建立

用戶可以對一個或多個在線用戶發起邀請，建立動態群組進行呼叫。

● 單呼

當用戶邀請一個用戶建立動態群組后，便實現了一對一的單呼對講場景。

● 編輯固定群組

具有編輯群組權限的用戶可以在手機端增加、修改和刪除固定群組�？梢栽黾庸潭ㄈ航M的成員和刪除固定群組的成員。

● 用戶狀態顯示

在客戶端軟件上可以看到群組中每個用戶是否在線，進行有效的通話。

● 通話提示

在集群呼叫過程中，參與呼叫的用戶能夠收到與集群通話狀態相關的各種提示信息。

● 搶占呼叫

在同一個群組中，多人進行呼叫時，在相同呼叫權限的情況下，先呼叫者獲得講話權，其余用戶轉為接聽狀態。

● 用戶多組

用戶可以查看多個組的成員，可以進入多個組進行呼叫。

● 默認群組

默認群組是用戶登陸后自動進入的群組，每個用戶可以指定一個默認群組。

● 掉線與自動重連

當數據網絡因某種原因斷線時，軟件會檢測網絡是否可用，當網絡可用時，軟件會重新?lián)芴?hào)連接。

3.2 用戶呼叫優先級

用戶具有呼叫優先級，管理員可以設置和修改用戶的呼叫優先級，在相同的群組中，當優先級別低的用戶在呼叫時，優先級別高的用戶可以隨時中斷其呼叫，并進行呼叫。

3.3 錄音回放

用戶在手機客戶端軟件上可以查聽每個群組的講話記錄，并可以回放每條記錄，在企業管理平臺可以查聽企業中所有的通話記錄。

3.4 監聽

用戶可以同時監聽多個組的講話。

3.5 認證與加密

PTT客戶端登錄時，采用SHA1 Mac算法對用戶進行身份認證。

傳輸敏感數據時，采用了SHA1和DES算法對數據進行加密。

3.6 三級管理平臺

● 運營商管理平臺的主要功能：

* 增加企業用戶帳號

* 修改企業用戶帳號屬性

* 管理用戶賬號

* 客戶端軟件的版本管理以及在線升級設置

* 管理帳號權限管理

* 數據備份和數據恢復

● 企業管理平臺的主要功能:

* 修改用戶數據

* 增加群組

* 修改群組數據

* 歷史記錄管理和回放

* 管理二級管理賬號

● 企業二級管理

* 修改用戶數據

* 增加群組

* 修改群組數據

3.7 兩級調度

企業管理平臺增加的每個二級管理賬號都會增加一個二級調度賬號，二級調度賬號只可以調度管理其所屬于的二級管理的賬號。

3.8 呼叫延時

語音時延組網的方式與無線網絡的性能有關。在1x的網絡下，語音延時平均為1秒，一般不超過2秒，在EVDO網絡下，語音延時平均為0.6秒，一般不超過1秒。

3.9 流量計算

使用SMART-PTT集群通訊時，接聽與呼叫都會產生流量，產生的流量為每小時的語音為2.88Mbps，待機24小時的心跳流量為0.06Mbps.

3.10 數據備份恢復

系統可以對數據庫關于用戶、群組和用戶日志等數據進行數據備份和恢復功能，數據備份采用文本格式，可以實現跨平臺恢復，增加數據的安全性。

3.11 基于位置的調度

提供可視化調度軟件，調度軟件提供強插、強拆、遙斃、強拉、監聽等豐富功能。地圖上顯示用戶位置信息，并標出呼叫用戶圖標。

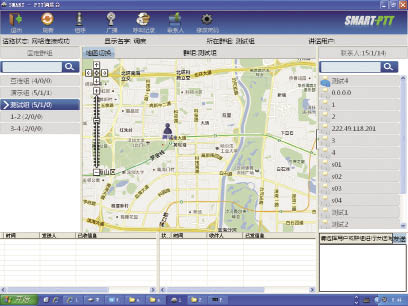

圖3 調度操作界面圖
