主頁（http://www.130131.com）：解讀WLAN在視頻監控中的應用

【中國集群通信網】隨著視頻監控的迅速發展，單純的有線組網已不能完全滿足需求，也不是最經濟的途徑。因此，無線網絡監控作為無線網絡的一個特殊使用方式逐漸被集成商所看好，越來越多的監控系統采用無線的方式，建立起了被監控點和監控中心之間的連接。

　　無線局域網(Wireless Local-AreaNetwork，WLAN)在不采用傳統纜線的同時，提供以太網或者令牌網絡的功能。通常計算機組網的傳輸媒介主要依賴銅纜或光纜，構成有線局域網。但有線網絡在某些場合受到布線的限制：布線、改線工程量大;線路容易損壞;網中的各節點不可移動。特別是當要把相離較遠的節點連接起來時，鋪設專用通信線路的布線施工難度大、費用高、耗時長。這對正在迅速擴大的聯網需求形成了嚴重的瓶頸阻塞。

　　隨著視頻監控的迅速發展，單純的有線組網已不能完全滿足需求，也不是最經濟的途徑。因此，無線網絡監控作為無線網絡的一個特殊使用方式逐漸被集成商所看好，越來越多的監控系統采用無線的方式，建立起了被監控點和監控中心之間的連接。

　　1. 無線網絡視頻監控的優點

　　無線網絡監控和傳統的監控方案相比，具有以下優點。

　　(1)安裝便捷

　　一般在網絡建設中，施工周期最長、對周邊環境影響最大的，就是網絡布線施工工程。在有線網絡施工過程中，往往需要破墻掘地、穿線駕管。而無線局域網最大的優勢就是免去或減少了網絡布線的工作量，一般只要安裝一個或多個接入點AP(accesspoint)設備，就可建立覆蓋整個建筑或地區的局域網絡。

　　(2)組網靈活

　　在有線網絡中，網絡設備的安放位置受網絡信息點位置的限制。而無線局域網建成后，在無線網的信號覆蓋區域內任何一個位置都可以接入網絡。

　　(3)維護費用低

　　有線網絡缺少靈活性，要求網絡規劃者盡可能地考慮未來發展需求，這就往往導致預設大量利用率較低的信息點。而一旦網絡的發展超出了設計規劃，又要花費較多費用進行網絡改造,而無線局域網可以避免或減少此類情況的發生。

　　(4) 可擴展性好

　　無線局域網有多種配置方式，能夠根據需要靈活選擇。這樣，無線局域網就能勝任從只有幾個用戶的小型局域網到上千用戶的大型網絡，并且能夠提供像“漫游(roaming)”等有線網絡無法提供的功能。

　　2. 無線網絡視頻監控應用的范圍

　　WLAN視頻監控可以廣泛應用于范圍廣、分布散的安全監控、交通監控、工業監控、家庭監控等眾多領域，大體上有：

　　(1)取款機、銀行柜員、超市、工廠等的無線網絡監控;

　　(2)看護所、幼兒園、學校等提供遠程無線監控服務;

　　(3)電力電站、移動基站的無人值守系統;

　　(4)石油、鉆井、勘探等無線監控系統;

　　(5)智能化大廈、智能小區無線管理系統;

　　(6)流水線監控，倉庫無線監管;

　　(7)對道路交通24小時監察;

　　(8)森林、水源、河流資源的無線遠程監控;

　　(9)戶外設備監控管理;

　　(10)橋梁、隧道、路口交通狀況監控系統。

　　3. 室外組網方式

　　無線局域網在室外主要有以下幾種結構：點對點型、點對多點型和混合型。

　　(1)點對點型

　　點對點型常用于固定的要組網的兩個位置之間，是無線組網的常用方式。這種聯網方式建成的網絡，優點是傳輸距離遠，傳輸速率高，受外界環境影響較小，其模式如圖1所示。

　　(2)點對多點型

　　點對多點型常用于有一個中心點、多個遠端點的情況。其最大優點是組網成本低、維護簡單，其次由于中心使用了全向天線，設備調試相對容易。該網絡的缺點也是因為使用了全向天線，波束的全向擴散使得功率大大衰減，網絡傳輸速率低，對于較遠距離的遠端點，網絡的可靠性不能得到保證。

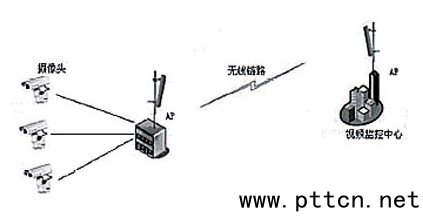

　　圖 1 點對點組網模式

　　4. 工程實例

　　“無線網絡視頻監控系統”項目在統一規劃、統一管理的基礎上，采用固定地點攝像的方式，使用多種視頻采集端設備(網絡槍式攝像機、數字網絡球式攝像機、網絡視頻服務器、紅外夜視攝像機等)，在交通環境、山地環境和高樓環境等不同地理位置、不同角度，對社區各區域的重要場景和主要部分進行高質量圖像拍攝，并將所拍攝的圖像通過無線電波的傳輸方式傳輸?shù)奖O(jiān)控中心。

　　例如，監控范圍為一個長800米、寬600米的小區，小區監控中心位置在正南位置，正北位置的小區會所匯集南邊的視頻圖像，經匯集中心AP向監控中心傳送。

　　本案例采用點對點模式進行橋接傳輸，如圖2所示。

　　圖 2 點對點模式的橋接傳輸

　　其中，無線組網模式為點對點模式：會所—監控中心(2.4GHz)。設備選擇:AP設備一般采用WA1208E-GP，可保證在惡劣環境中正常運行，有防水防雷功能，并能進行數據高穩定性傳輸;同時采用2.4GHz垂直極化的定向天線，保證較強的信號強度，使圖像數據傳輸非常流暢。
