主頁（http://www.130131.com）：LCD監視器發展評析

　　隨著國內經濟的快速發展，“平安城市”建設如火如荼，大型監控項目越來越多，需要觀看、監控的信息量也越來越大，市場迫切要求終端顯示設備朝著大型化、高清晰化的方向發展，因此，選購合適的監視器顯得特別重要，現針對以下幾方面談?wù)劚O(jiān)視器的發展情況。

　　LCD監視器工作原理

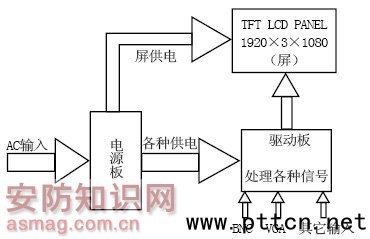

　　LCD監視器的核心組件包括液晶屏、驅動板、電源板等，各組件間的供電與工作的協調性是系統的關鍵。各組件間連接參見圖1系統組件連結框圖。

　　從圖1可見，LCD監視器的電源板將交流220伏市電轉換和處理成驅動板和液晶屏所需要的各種等級電壓輸出，之后供給驅動板和液晶屏，從而使整個系統能夠穩定可靠地工作。

　　而驅動板通過接收來自攝像頭或其它視頻設備輸出的信號和電源板送過來的各種電壓使整個處理系統能正常工作，從而能對接收的高清信號進行視頻處理→3D圖像解碼→3D降噪和圖像縮放等一系列信號處理，之后將驅動數據送到液晶屏進行顯示，最后由液晶屏將輸入的數據信號還原成圖像顯示出來。

　　液晶屏的性能對顯示效果起到至關重要的作用，其性能參數主要包括液晶屏體的分辨率、亮度、對比度、可視角度、響應時間等等。

　　電源板、驅動板、液晶屏三個單元都是監視器的最核心組件，只有它們適當互連和相互間的協調工作才能形成一個完美的監視器整體。

圖1 LCD監視器系統組件連結構圖

　　LCD監視器技術難點分析

　　LCD監視器是集先進的電子技術、液晶顯示技術、嵌入式硬件處理技術、3D信號處理技術、機械制造技術為一體的顯示設備，將這幾種技術有機、合理地結合起來，才能適合于不同應用場合的LCD產品，使其在激烈的市場競爭中充分地體現出強大的競爭優勢。

　　隨著市場需求的不斷增加，用戶對LCD監視器提出了越來越高的要求，而影響LCD品質的技術因素包括顯示效果、對比度、色彩還原度、拼接縫寬窄、可視角度、亮度等等，所有這些技術因素都需要廠商不斷地研發和解決。

　　拼接縫是否為超窄邊框設計將直接影響到用戶是否采用LCD拼接幕墻這種顯示解決方案。而LCD使用背光燈管作為發光源，其邊緣一般較寬，如46英寸普通液晶屏的邊框?qū)挾瘸�過30mm，如果用于拼接，那么拼接縫隙至少達60mm，這將嚴重影響到視覺效果，這是用戶無法接受的。若采用DID液晶屏這種獨特的窄邊設計，拼接縫隙最小只有近7mm，這就可完美地呈現顯示的畫面。

　　而傳統液晶屏的CCFL背光監視器覆蓋的色域范圍只有標準的65%~75%，色彩范圍較小，難以逼真完美地還原真實的視頻場景。因此，傳統液晶監視器在色彩還原方面具有一定的缺陷。同樣，要克服顯示效果、色彩還原、可視角度、亮度下降等問題，仍是監視器廠商迫切解決的問題。

　　2008年LED技術被世人精彩演繹，北京奧運開幕式中空中冉冉升起的“奧運五環”以及大卷軸都是LED的杰作，儼然就是一場史無前例的LED超級燈光秀。也正是在這一年，LED背光燈技術被應用于液晶顯示并批量生產，進而掀起了液晶顯示領域里的一股革新浪潮，也正是LED背光控制技術的發展。LED背光控制功能的開發目標日益明朗，即克服或改善液晶顯示固有的問題：如暗灰階的漏光問題、液晶顯示拖尾現象，以及改善畫質、提高色域及亮度、節能環保等。在各種LED背光控制算法中，分區動態控制算法可以很好地解決上述液晶顯示的兩大缺點，也是能解決以上幾方面問題的最好產品。

　　LCD監視器與其它同類產品比較

　　LCD監視器

　　LCD液晶監視器成像原理是顯像面板中的液晶體受到電壓控制使液晶分子旋轉不同的角度，并由背光燈管提供光源，來呈現紅、綠、藍三種顏色。通過三原色的不同搭配組合，還原出色彩逼真的畫面。

　　優點：液晶的色彩鮮艷、屏幕分辨率高、邊緣輪廓細膩、靜態分辨率高，適合監看景物或者色彩鮮艷的畫面。且耗電量低，沒有輻射、閃爍，目前從5英寸一直到82英寸的規格都有過硬的產品在市面上銷售。

　　缺點：從液晶的成像原理來看，液晶的拖尾現象是不可能根治的，這使得液晶在動態清晰度上大打折扣。而且，液晶的全黑畫面顯示效果很不理想。由于背光源永遠出于打開狀態，因此在黑暗處總會黑得不徹底;在層次感上，液晶也是毫無優勢可言，主要的原因就是液晶靠背光成像的原理造成的。

　　等離子監視器

　　PDP等離子監視是通過在兩張薄玻璃板之間充填混合氣體，施加電壓使之產生離子氣體，然后使等離子氣體放電并與基板中的熒光體發生反應，從而產生彩色影像的原理制作的等離子屏做成的監視產品。

　　優點：等離子監視優點在于大屏幕(32寸以上)的產品效果出色，對比度高、動態清晰度好，基本沒有拖尾現象。層次感較之液晶較好，而且明暗處理很出色。適合監視一些動態很強的場合，比如交通、機場、娛樂場合等等。

　　缺點：等離子分辨率不高，其技術提升是一個難題，在42英寸的產品上很難達到，主流產品目前有日立、三星等少數廠家在國內上市。且等離子最小只能停留在32英寸以上的產品規格，大多數50英寸以上的等離子才可能達到高清標準。等離子由于是激發銀光粉發光，因此存在燒屏且易老化現象，不能長時間看一幅靜止畫面，因此不太適合靜態監控領域。

　　LED監視器

　　LED監視是指由發光二極管(Light EmittingDiode)作為光源的液晶面板做成的監視器;普通LCD監視則采用CCFL(冷陰極熒光燈)做光源。由于采用不同的背光源，所以兩種背光源產品的區別主要如下：

　　· LED屏更薄;

　　· LED屏更省電;

　　· LED屏壽命更長;

　　· LED屏擁有更廣的色域;

　　·LED屏由于光譜幾乎全部集中于可見光頻率，沒有紫外線和紅外線，故沒有熱量、沒有輻射，屬于典型的綠色光源，在強光下也可以非常清晰，并能在零下40度的低溫下工作;
