主頁（http://www.130131.com）：LCD監視器結構原理及應用分析(2)

圖1 LCD監視器的核心原理流程圖

　　LCD液晶屏拼接技術應用

　　如今，大屏幕拼接顯示產品是當前及未來中央控制室終端顯示的必然首選。大屏幕拼接也是在最近幾年才快速發展起來的終端顯示產品，在許多行業中得到了充分的應用，比如電視臺、航天、公安、交通等領域。大屏幕拼接與單臺監視器相比，其突出的優點是能夠?qū)⑺�有顯示單元通過圖像處理器及圖像控制軟件的控制，組合成一個或多個大畫面，在實現任意拼接組合的同時，也可實現圖像的疊加、漫游、縮放等特殊功能(圖2為LCD液晶屏拼接系統原理示意圖)。

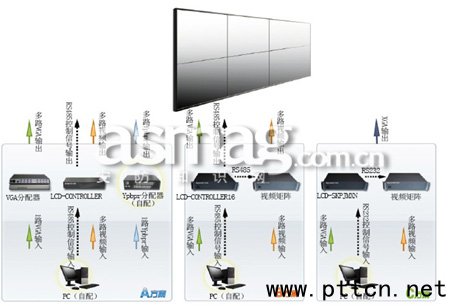

圖2 LCD液晶屏拼接系統原理示意圖

　　目前的大屏幕拼接主要有三種類型，即LCD液晶拼接、DLP背投拼接及PDP等離子拼接。三種類型的拼接具有各自的優缺點，在安防終端顯示的大屏幕拼接顯示領域中都占有一定的份額。其中PDP等離子拼接雖然拼接縫隙小(小于5mm)、亮度高，但由于自身的屏幕在長時間使用后易出現灼傷現象，且功耗較大，成本較高。DLP背投拼接雖具有拼接縫隙小(小于1mm)、顯示單元面積大的特點，但存在亮度低、可視角度小等問題，且體積、功耗大，成本也較高。而LCD液晶拼接則具有體積小、重量輕、亮度高、對比度大、功耗小、可視角度大、成本低、壽命長等優點，且兩個屏的拼接縫隙最小做到6.7mm，是當前拼接顯示產品中運行最穩定、最可靠、操作簡單易懂、美觀大方的顯示產品，深受廣大用戶的一致好評。

　　選購及安裝調試注意事項

　　在購買LCD監視器時主要是看監視器的實際效果，它的主要技術指標包括清晰度、對比度、亮度色彩還原性、可視角度、響應時間、分辯率、無輻射等因素，而這些因素都影響著整個工程項目的使用效果。此外，選擇時還要結合外觀結構、安裝調試、操作是否方便，是否有散熱和防干擾設計等等，在時間允許的情況下還可以進行長時間的烤機測試觀察產品的穩定性。下面就選購、安裝調試提出幾點建議供參考。

　　電性能

　　首先在視頻輸入端接入彩條信號，觀察整幅畫面顏色是否正常，彩條之間的邊緣是否清晰(如圖3)。用眼睛觀察屏幕的上、下、左、右的可視角度，觀察其在多大角度上會出現明顯失真，該角度越大越好。隨后把信號切換到灰階或黑白格(也可以用攝像機信號)，觀察亮度(亮度決定著液晶監視器對外部抗干擾能力)、對比度(對比度是監視器最大亮度與最小亮度的對比值，黑白對比越明顯表示對比度越高，圖像的層次感越強)、亮暗是否均勻，用活動畫面檢查圖像是否流暢(響應時間越小畫面顯示會越流暢)。還可以用多波群測試卡檢查清晰度和視頻解碼能力(圖像越清楚干擾信號越少表示清晰度越高，則解碼能力越強)等。

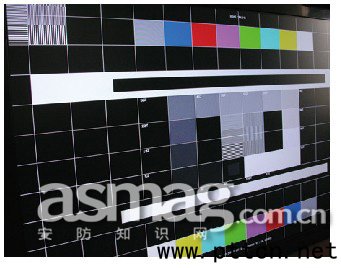

圖3 彩條信號測試顯示

　　結構設計

　　液晶監視器應用金屬結構或屏蔽盒來增強其抗干擾能力，應可安裝于標準機柜和桌面上，可以壁掛、吊裝和多臺拼接安裝，并應用合理的散熱設計，專業的結構設計可以保證產品長時間持續工作。外型的美觀大方也是用戶選擇的重要參考。因而以上幾點都是衡量監視器好壞的標準，可以重點考察。

　　安裝調試

　　1、在安裝時要確保輸入電壓與監視器要求的電壓相符，并確�？煽拷拥�，且不能與大電流負載共同接地。建議使用UPS電源，減少因市電電壓波形畸變或頻率漂移，而產生干擾或破壞的問題。

　　2、接好系統通電后，如發現有偏亮、偏暗、偏色、模糊、圖像效果差或有干擾等現象，應先檢查前端設備、中間傳輸設備、傳輸電纜等是否調到最佳狀態，避免因前端設備或線路過長引起高頻信號衰減，導致出現圖像變暗淡、清晰度變差、模糊拖尾、彩色失真或無彩等現象，在保證前端設備調好后，再調監視器OSD菜單的亮度、對比度、彩色、清晰度等，以進行信號補償，在VGA狀態下，也可進入OSD菜單進行自動調整達到最佳狀態。

　　結語

　　隨著全球反恐的形勢越來越嚴峻，各國對安防設備的需求也因此日益高漲，尤其在中國將成為繼美國之后全球第二大安防需求市場。行業專家預測中國的安防設備市場將以每年20%以上的速度增長，2008年的北京奧運會助推了安防監控系統的建設，據估計2008年市場規模已經達到了10億多美元。2010年的上海世博會是中國安防市場最大的潛在商機，而中國持續不斷的基礎設施建設潮也為安防市場的穩定發展提供了最堅實的基礎，同時也對安防顯示設備，如LCD監視器的發展起到了強大的推動作用。

　　安防行業是新興的朝陽行業，未來安防顯示設備的市場前景還是比較可觀的，尤其在金融、交通、公安等重點行業系統，一些老的監控系統已經不能適應當前的技術發展，需要進行技術改造，設備更新?lián)Q代，這也給安防顯示設備的發展帶來了巨大的商機。

　　根據Frost&Sullivan的數據，2005年全球視頻監控設備市場約50億美元，預計2010年將上升到80多億美元，年復合增長率為11%以上。盡管價格下跌和競爭加劇，減小了制造商利潤空間，但是出貨量的大幅增長將彌補利潤率下降的損失。中高端安防顯示設備主要應用在金融、交通、公安等重點行業系統，占據著整個安防顯示設備市場份額的85%以上，隨著城市監控建設的不斷深入，市場給監視器廠商帶來了極大的需求，業界專家認為監視器市場未來還將持續而穩定地快速發展。
