主頁（http://www.130131.com）：新生代編解碼技術促進嵌入式視頻應用的流行

        環球資源與Gartner的聯合調查顯示，2004年消費類電子首次取代通信設備成為嵌入式系統的第一大應用，而數字視頻是驅動消費類電子應用增長的主要因素之一。視頻應用不但是數字電視(DTV)、IPTV、IP可視電話、數字機頂盒(STB)的基本功能，而且正在快速滲透到手機、PDA等移動設備中。各種編解碼技術的快速發展推動了數字視頻應用的普及，使通過有線/無線網絡傳播音視頻內容成為可能。

        在數字視頻應用中，未來的明顯趨勢之一是支持新的視頻標準，如H.264/AVC、VC-1和AVS等，而支持多種格式編解碼的能力也很關鍵。此外，對基于不同編碼標準、不同幀速率、不同分辨率的視頻流進行格式轉換的能力是另一項關鍵能力。

        本文將詳細剖析主流視頻終端應用設備對視頻處理的不同要求，以及其可能的技術解決方案。

多模解碼是機頂盒的關鍵

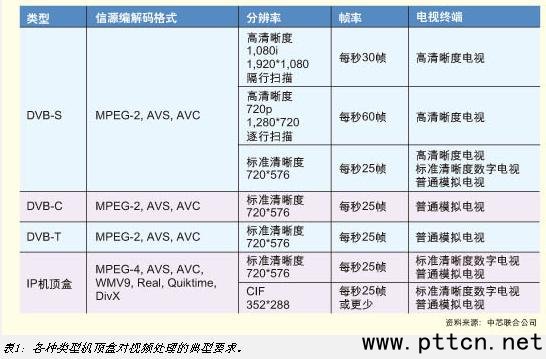

        根據傳輸信道的不同，數字機頂盒可分為衛星(DVB-S)、有線(DVB-C)、地面(DVB-T)和IP機頂盒四種。不同的機頂盒對于視頻信號處理有不同的需求。低端設備要求能以30或25幀/秒的速率處理標準清晰度(SD)的視頻(720X480的NTSC或720X576的PAL)。高端設備能以30幀/秒的速率處理直至1080i(1980X1080)的高清晰度(HD)視頻。最低端的設備要求能執行MPEG-2視頻解碼，而更高端的設備要求能執行MPEG-2和MPEG-4解碼，以及進行一些類型的編碼以便存儲家庭電影等用戶創建的內容或錄制模擬電視節目供以后觀看。目前對編碼的需求是要在全幀速率下錄制標準清晰度信號，以后隨著更多HD攝像機的出現，情況可能發生改變，但現在HD編碼的價格使得在大多數設備中集成HD編碼功能不實際。表1列舉了各種類型機頂盒對視頻處理的典型要求。

        其中，DVB-C機頂盒與DVB-T機頂盒均僅適用于普通模擬電視，是考慮到未來的數字電視接收機可以直接接收來自有線和地面廣播的數字電視信號，無需數字機頂盒。而IP機頂盒的需求中未列入高清晰度類別，是考慮到至少8Mbps的高清頻道的傳輸帶寬需求，在短時間內難于經由互聯網普及到廣大家庭。

        在上表中，AVS(Audio Video Standards)是正在審議中的中國音視頻編解碼標準，AVC(Advanced Video Codec)是國際標準MPEG-4第10部分或H.264，WMV9、Real、Quiktime、DivX等是分別由微軟、RealNetworks等公司開發的視頻編解碼技術，被廣泛用于互聯網。在這些技術中，AVC、AVS、WMV9是公認的新一代技術，其壓縮效率比老一代技術有成倍的提高。

        “信源編解碼技術正處于新老標準的交替時期，多種標準并存的局面會長期存在�！敝行韭�(lián)合公司總經理邊曉春表示，“然而，這些標準之間是不兼容的。這就要求實現這些標準的芯片必須能夠實現多種格式的解碼。我們將其稱為多模解碼�！�

        隨著壓縮技術和傳輸技術的進步，高清電視信號的傳輸成本和存儲成本顯著降低，高清衛星電視服務即將在北美和歐洲大面積普及�；�于新一代壓縮技術的編碼與解碼對于芯片的計算能力提出了挑戰，能否低成本地實現多模的高清解碼，已經成為芯片業界的一個重大課題。

        目前，針對此問題有三種技術解決方案。

        方案一：分別獲取針對不同壓縮格式的高清解碼的硬件核，再根據需求將若干硬件核集成在一起。例如，將實現H.264高清解碼的硬件核與實現MPEG-2高清解碼的硬件核集成在一起。

        方案二：設計一種計算性能超強的通用處理器，配以不同的軟件、以適應不同的解碼格式。典型的解決方案包括來自英特爾的賽揚600MHz處理器和AMD基于速龍?zhí)幚砥骷夹g的NX處理器系列。基于這類通用CPU的方案一般被用于構建IP機頂盒。

        方案三：設計一種硬件加速核，專門承擔解碼過程中那些計算量較大的工作，而將計算量較小的工作交給其他通用處理器完成，從而保持了可編程和適應不同解碼格式的特點。諸如ST、ESS、卓然等機頂盒芯片主流供應商的方案都由信源解碼器和嵌入式CPU組成。

        方案一的缺點是電路規模偏大、導致生產成本偏高，且難以適應兼容更多格式的需求；方案二的缺點是要求嵌入式系統開發商去適應那些全新的計算平臺；方案三的缺點是硬件加速核很難做到兼容不同格式。

        作為一家相對較晚切入機頂盒市場的新興公司，中芯聯合的開發思路是：首先尋求各種標準之間的共同部分，然后在統一的算法框架之下設計硬件電路的整體結構，且將其設計為可編程、可配置的，再配以少量特殊硬件電路，即可實現單一硬件電路的、可編程的高清多模解碼硬件核。

        中芯聯合公司正在研制的芯片，就是試圖實現低成本的多模高清解碼。其主要特點是，使用單一的專用硬件電路實現不同格式的高清解碼�！笆褂脤Ｓ糜布�電路，是由于目前的通用處理器(各類CPU及DSP)的計算能力都不足以處理H.264的高清實時解碼�！边厱源罕硎�。

        由于機頂盒市場的規模很大，對成本較為敏感，故其視頻處理器件的主流產品應該是SoC。但機頂盒市場中的不定因素很多，例如CA標準及其實現、地面?zhèn)鬏敽托旁淳幗獯a的中國標準、高清電視的中國標準等等，使得很難定義SoC的產品規格。因此，明年和后年主流機頂盒產品的技術方案可能會出現“百花齊放”的局面，不會快速集中于少數芯片產品及其整機方案。

        另一方面，SoC技術、SiP技術的發展非常迅速。我們可以預期，標準清晰度的機頂盒整機產品將基于“單芯片”解決方案，數字調諧器、解調器、MPEG解碼器、模擬或數字的視頻輸出電路、音頻處理電路、CPU以及主要的接口電路等將被集成在單一芯片之中，從而最大限度地降低整機成本。
