主頁（http://www.130131.com）：高清網絡視頻服務器的特點以及關鍵技術

    隨著網絡視頻監控技術的快速發展，金融、教育、醫療、平安城市等重點項目對網絡視頻監控產品提出了更高的要求。在現有的網絡環境下兼顧圖像質量和傳輸速度，更有效的利用網絡資源，使終端的圖像更清晰是目前網絡視頻監控產品用戶的一個迫切的需求，而高清編碼和雙碼流無疑是當前滿足這種需求的兩種重要技術。本文將對采用高清編碼的網絡視頻服務器的特點以及關鍵技術進行簡單概述。

什么是高清？
    最近幾年，在安防監控市場上，越來越多的廠商推出D1分辨率的“高清化”產品，事實上，“D1高清”并非高清，它只屬于標清范圍。真正意義上的高清主要指720P（1280*720分辨率，逐行掃描）；1080i（1920*1080分辨率，隔行掃描）；1080P（1920*1080分辨率，逐行掃描）三種格式，其中1080P是最高等級的高清視頻清晰度標準，下圖形象的展示了CIF(352x288)、DI(704x576)、720P(1280x720)、1080i/1080P(1920x1080)各分辨率的大小。

（圖）各分辨率大小展示圖

    720p和 1080p采用的是逐行掃描方式，每幀圖像的實際掃描線分別為720線和1080線。逐行掃描方式可以解決在隔行掃描中帶來的閃爍現象，它可以提供更清晰、更穩定的圖像畫面，這種方式最合適人眼視覺標準的的是每秒75幅圖象。但在安防監控中， 每秒30幅圖象已經可以很好滿足用戶的需求；1080i采用的是隔行掃描模式，每一幀都是通過兩次掃描來完成的，每次實際掃描線數只有一半即1080/2=540線，分為奇數線和偶數線。與720P相比，1080i的實際的圖像清晰度并無明顯優勢，因為720P的逐行掃描方式使得其在閃爍消除、動態畫面等方面表現更好，因而720P比1080i更適合視頻監控的需要。
高清DVS有何特點？

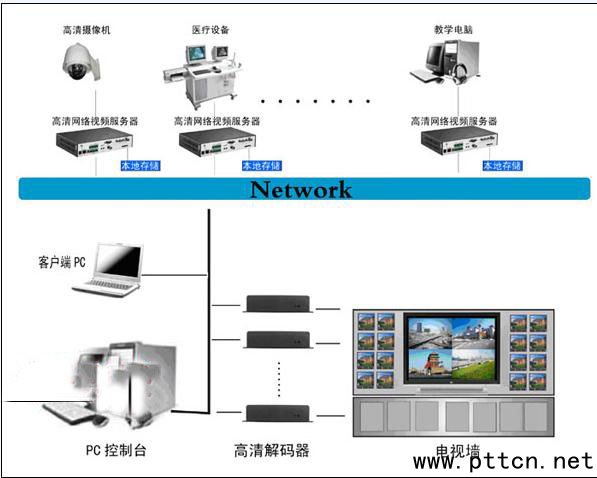

    為了弄清楚高清和雙碼流DVS的特點，首先，我們來看一個簡單的高清DVS的典型網絡應用拓撲圖（見下圖）：

(圖)高清DVS的典型網絡應用拓撲圖

    從上圖可以看出，前端高清模擬攝像機或醫療設備等，通過高清接口將視頻輸出至高清DVS進行編碼和封裝，可直接在視頻服務器端進行存儲或通過網絡來傳輸高清圖像，在PC控制臺或者是客戶端可實現高清監控和存儲等功能，同時也可以通過高清解碼器對圖像進行解碼，最終將高清圖像還原到電視墻等終端設備上。

    拓撲圖里所選用的設備朗馳欣創我公司在2009年年初在國內首推的高清DVS，可以實現720P（30fps）編碼,支持VGA、色差等輸入方式（可選配HDMI﹑ SDI輸入接口），A/D視頻轉換采用高位數芯片，最大限度的保證圖像清晰度,采用H.264視頻壓縮算法,兼顧圖像質量與壓縮碼率，支持雙碼流，支持前端存儲，可連接2個SATA硬盤。

    現在我們對高清DVS的典型應用結構已經有了一個大概的了解，通過高清DVS的結構圖，對比普通的DVS相比，高清DVS有如下幾個特點：

    1、 普通DVS視頻輸入接口一般為BNC接口，輸入的圖像最大分辨率只能是D1；而高清DVS接口一般為HDMI、VGA、YPbPr、SDI等接口，因此采集信號的前端高清攝像機或高清儀器的接口也必須和高清DVS接口匹配，并且前端高清攝像機或高清儀器的圖像分辨率直接決定了經過高清DVS壓縮后的圖像效果，高清攝像機的圖像分辨率越高，經過高清DVS壓縮后圖像清晰度越高。

    2、 高清模擬信號頻率較高, 選用SDI(串行數字接口)或轉換為差分信號傳輸能夠增加傳輸線距離,成本亦會相應會增加。

    3、 在網絡傳輸部分，由于高清圖像的碼流較大，對網絡帶寬有較高的要求，范圍一般在1Mbps-8Mbps。

    4、 高清圖像要求相對較高的存儲容量，因此高清DVS一般應支持較高容量的存儲設備，或具備擴展存儲接口。

    5、 高清DVS對后端管理服務器的處理能力要求更高。

    業內朋友看到這里或許會有疑惑，既然高清DVS對前端輸入設備、網絡帶寬等均有較高的要求，并且最終經過高清DVS的圖像效果還得由前端的高清模擬攝像機的效果決定，那客戶為什么不直接采用高清網絡攝像機而用模擬攝像機+高清DVS的模式呢？主要原因有如下幾點：

    1、 高清DVS延續標清DVS的優點,可方便用戶根據工程需要，靈活選用不同的模擬前端，比如高清槍機和高清球形攝像機等。目前高清攝像機可選擇的產品還不多，但隨著高清攝像機技術逐步成熟、產品日漸豐富，用戶可通過前端攝像機的升級來不斷獲取圖像清晰度的提高而無需更換編碼設備。

    2、 由于高清圖像的碼流較大，對網絡帶寬有較高的要求,因而在網絡帶寬不能保證的條件下，在視頻服務器中內置硬盤實現前端存儲是一種有效的解決方法。 基于雙碼流（CIF+高清）技術，在帶寬有限的條件下，網絡傳輸可以采用CIF分辨率，前端存儲則可采用高清分辨率。

    3、 高清DVS可以應用的行業范圍更廣泛,前端不再局限于安防監控類的攝像機,例如在教育、醫療等行業,教學電腦的VGA輸出，CT﹑B超的輸出都可以是前端信號的來源。

    4、 高清DVS在音頻、報警、485、232等接口和功能上容易擴展。

結語
    目前，高清攝像機可選擇的產品不多，高清圖像編碼數據對于輸入接口、網絡帶寬、存儲容量、后端管理服務器處理能力等方面具有的較高的要求，這些因素都在一定程度上制約著高清DVS的發展。但可以預見的是，隨著網絡帶寬傳輸﹑高清輸入接口﹑大容量存儲等方面的技術進步和成本降低；隨著高清攝像機的產品類型的日漸豐富；隨著更多行業用戶對高清圖像需求的日益增加；采用高清編碼和采用雙碼流技術的DVS將會擁有越來越好的市場前景。
