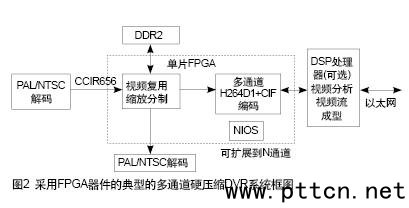

    由圖2可見，多通道模擬視頻首先經模數轉換解碼成標準的CCIR656格式數據。為了能在本地監視多通道的畫面，通常需要復用多通道視頻數據和對畫面進行分割與縮放。因此，這種標準的CCIR656格式數據必須送入視頻復用縮放分割部分處理。FPGA Cyclone Ⅲ器件中豐富的M9K內存資源較適合用作視頻復用縮放算法時必需的行緩存，從而這部分能快速實現畫面復用縮放及分割功能。然后送入多通道H.264 D1＋CIF編碼部分，這部分是系統的核心，而FPGA內在的強大并行處理能力可以滿足H.264算法對處理速度的要求。這與多個ASSP或DSP處理器實現方案相比，單芯片F(xiàn)PGA提供了更穩定的系統性能、更低的成本以及最佳的性價比。此外，也可在有的系統中，加上一塊DSP芯片來實現碼流分析、視頻流生成或音頻壓縮等對實時性和平行處理要求不高的功能，以充分發揮FPGA與DSP各自的優勢。

智能網絡DVR可具備的智能功能
    一般，所需監控的視頻圖像，是直接從模擬攝像機連接至內置智能視頻（IV）功能的DVR。這種智能網絡DVR將首先執行一些智能分析與識別的應用，它可嵌入的智能化功能除智能網絡攝像機可嵌入的的一些基本智能功能外，還可根據不同的高端應用分別嵌入一些復雜的智能功能。智能網絡DVR可嵌入的智能化功能有：

1、可嵌入視頻丟失、變換、模糊的檢測識別與預/報警的智能功能
    該項智能功能是最基本的功能，也是最必須需要的。若DVR連接的攝像機無此功能，就必須嵌入此項智能功能的軟件模塊。有了此項功能，值班人員才能第一時間發現視頻被遮擋或無電源供應而使視頻丟失、監控場景的視頻變換、或焦距丟失等使視頻模糊，從而可消除隱藏的犯罪事件的發生。

2、可嵌入能聯動相應防區的其它安全防范設備的綜合安全防范功能
    在平安城市的建設中，視頻監控系統必須要能聯動相應防區的安全防范設備，如出入口控制系統，防火防盜報警系統等。即需同門禁探測器、防火與防盜及煤氣與放射線泄漏等安全的報警探測器等聯動，以達到綜合化的安全防范功能。例如，當接收到門禁探測器、或防火、防盜及煤氣與放射線等泄漏的報警信號時，相應位置的網絡攝像機即可通過可預置云臺自動轉到相應的預置位，以自動進行錄像，并觸發警鈴與燈，進行聲光報警，從而實現綜合化的安全防范功能。

3、可嵌入對各種天災的檢測識別與預/報警的智能功能
    在平安城市的建設中，還必須有對城市火災與水災的水位、危房、橋梁易斷處、道路危險路段或鐵路公路旁易發生山石崩、雪崩以及地震站偵測地震等的地方進行檢測、識別與預/報警的智能功能。通常，安置帶十字刻度標尺的攝像機去進行監測。當視頻設防點的視頻圖像移動到十字標尺的某一警告刻度時，所嵌入的智能軟件算法即能自動啟動錄像、定點顯示與預/報警，從而使值班人員能第一時間根據聲光報警去進行查看與處理，以防止各種災害帶來的危害。

4、可嵌入視頻移動偵測的檢測識別與預/報警的智能功能
    在銀行、珠寶店、商店、倉庫、財會室、軍械室、保密室、博物館、油庫、以及一切重要的監控的場所對安全性要求比較高的地方，均需設置視頻移動偵測的預/報警功能。這一功能必須要濾除老鼠、貓、狗等小動物以及由光線變化等環境帶來的干擾，并且要能精確地偵測和識別單個物體或多個物體的運動情況，包括其運動方向、運動特征等。此外，視頻移動的檢測區域還可單獨地進行開或關，以適應特殊時間段各出入口、大廳、停車場等的要求等。

    當偵測與識別到是不認識的移動人體侵入時，即自動啟動錄像、定點顯示與預/報警，使值班人員能第一時間根據聲光報警去進行查看與處理。并能根據其運動情況，自動發送PTZ控制指令，使帶云臺的攝像機能夠自動跟蹤物體。如人體超出該攝像機監控范圍之后，也能自動通知人體所在區域的其它攝像機繼續進行追蹤，直到抓捕罪犯為止。

5、可嵌入自動開關燈光、調整光強與識別有否外人侵入的檢測識別與預/報警的智能功能
    在黨政機關、學校、企業和大型家居環境，可采用智能視頻分析技術用來消除巨大的電能浪費與安全隱患，如能視天氣情況等自動關閉不必要的燈或打開有人辦公工作的燈或根據需要自動調整燈光的強度，以及自動監控有無外人侵入等。因?yàn)橹悄馨卜酪曨l監控系統可隨時計算出在一定的環境中什么位置有人走動或辦公，能自動打開或增強相應位置的燈光，自動關閉或減弱其它位置的燈光。并且在單位或家庭有存入本單位或家庭人員情況的數據庫時，還可用來自動分析與識別這些環境中的人是否與數據庫中已有的一致，如發現有外人侵入時，能及時進行預/報警等。

6、可嵌入出入口人數統計的檢測識別與預/報警的智能功能
    網絡DVR也可嵌入出入口人數統計的檢測、識別與預/報警的智能功能。該項智能化功能，能夠通過DVR嵌入的這項智能軟件算法模塊對攝像機所輸入的監控畫面進行分析，自動統計計算穿越國家重要部門、重要出入口或指定區域的人或物體的數量。

    這一智能化功能的應用，還可用于商業等用途，如廣泛在服務、零售等行業用來協助管理者分析營業情況，或提高服務質量。如為業主計算某天光顧其店鋪的顧客數量等。

7、可嵌入人群注意力及擁堵等檢測識別與預/報警的智能功能
    該項智能化功能，能識別人群的整體運動特征，包括速度、方向等，用以避免形成擁塞，或者及時發現可能有打群架等異常情況。其典型的應用場景包括超級市場、火車站、娛樂場所等人員聚集的地方。

    此外，還可統計人們?cè)谀澄矬w前面停留的時間。據此還可以用來評估新產品或新促銷策略的吸引力，也可以用來計算為顧客提供服務所用的時間等。

8、可嵌入非滯留爆炸物的檢測識別與預/報警的智能功能
    該項智能化功能，主要用于對重要設施或公共場所等處的可疑滯留物體（如化學與爆炸物體）超邊預定時間段還未取走等異常行為，進行處理、識別，并鎖定跟蹤與預/報警，從而盡快排除，以保障人民生命和財產的安全。
