一、POE的概念
    POE(Power Over Ethernet)技術指的是在現有的以太網雙絞線布線基礎架構不作任何改動的情況下，在為一些基于IP的終端（如IP電話機、無線局域網接入點AP、網絡攝像機等）傳輸數據信號的同時，還能為此類設備提供直流供電的技術。

    POE標準為使用以太網的傳輸電纜輸送直流電到POE兼容的設備定義了兩種方法：一種稱作“中間跨接法”( Mid -Span ),使用以太網電纜中沒有被使用的空閑線對來傳輸直流電,相應的Endpoint PSE支持POE功能的以太網交換機、路由器、集線器或其他網絡交換設備。另一種方法是“末端跨接法”(End-Span),是在傳輸數據所用的芯線上同時傳輸直流電,其輸電采用與以太網數據信號不同的頻率。Mid-span PSE是一個專門的電源管理設備,通常和交換機放在一起。它對應每個端口有兩個RJ45插孔,一個用短線連接至交換機,另一個連接遠端設備�？梢灶A(yù)見,End-Span會迅速得到推廣,這是由于以太網數據與輸電采用公用線對,因而省去了需要設置獨立輸電的專用線,這對于僅有8芯的電纜和相配套的標準RJ-45插座意義特別重大。

二、POE供電的工作過程
    當在一個網絡中布置 PSE供電端設備時,POE以太網供電工作過程如下所示：

    檢測：一開始,PSE設備在端口輸出很小的電壓,直到其檢測到線纜終端的連接為一個支持IEEE 802.3af標準的受電端設備。

    PD端設備分類：當檢測到受電端設備PD之后,PSE設備可能會為PD設備進行分類,并且評估此PD設備所需的功率損耗。

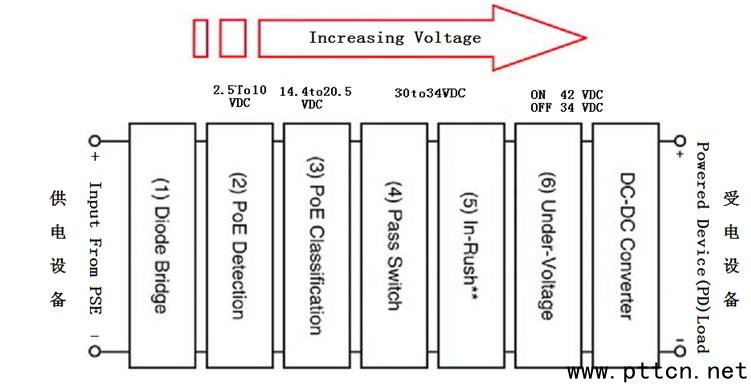

    開始供電：在一個可配置時間(一般小于15μs)的啟動期內,PSE設備開始從低電壓向PD設備供電,直至提供48V的直流電源。

    供電：為PD設備提供穩定可靠48V的直流電,滿足PD設備不越過 15.4W的功率消耗。

    斷電：若PD設備從網絡上斷開時,PSE就會快速地(一般在300～400ms之內)停止為PD設備供電,并重復檢測過程以檢測線纜的終端是否連接PD設備。

    一個完整的POE系統包括供電端設備(PSE, Power Sourcing Equipment)和受電端設備(PD, Power Device)兩部分。PSE設備是為以太網客戶端設備供電的設備,同時也是整個POE以太網供電過程的管理者。而PD設備是接受供電的PSE負載,即POE系統的客戶端。

三、POE的傳輸模式

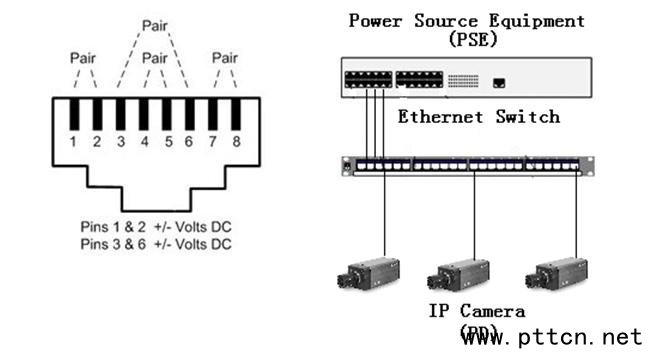

    標準的五類網線進行數據傳輸時有四對雙絞線,但是普通的網絡攝像機在l0M BASE-T和100M BASE-T中只用到其中的兩對。IEEE802.3af允許兩種用法,應用空閑腳供電時,4、5腳連接為正極,7、8腳連接為負極。應用數據腳供電時,將DC電源加在傳輸變壓器的中點,不影響數據的傳輸。在這種方式下線對1、2和線對3、6可以為任意極性。802.3af標準不允許同時應用以上兩種情況。電源提供設備PSE只能提供一種用法,但是電源應用設備PD必須能夠同時適應兩種情況。該標準規定供電電源通常是48V、13W的。PD設備提供48V到低電壓的轉換是較容易的,但同時應有1500V的絕緣安全電壓。

四、模塊化設計概念
    為開發具有多種功能的不同產品，不必對每種產品施以單獨設計，而是精心設計出多種模塊，將其經過不同方式的組合來構成不同產品，以解決產品品種、規格、制造周期、成本之間的矛盾，這就是模塊化設計的含義。

    模塊化設計與產品標準化設計、系列化設計密切相關，即所謂的“三化”。“三化”互相影響、互相制約，通常合在一起作為評定產品質量?jī)?yōu)劣的重要指標。到本世紀50年代，歐美一些國家正式提出“模塊化設計”概念，把模塊化設計提到理論高度來研究。目前，模塊化設計的思想已滲透到許多領域，例如計算機、安防、化工、家電等等。產品的模塊化設計使其在安裝維護和擴容方面表現極為突出。

    模塊：一組具有同一功能和接合要素，但性能、規格或結構不同卻能互換的單元。

    模塊化設計：在對產品進行市場預測、功能分析的基礎上，劃分并設計出一系列通用的功能模塊；根據用戶的要求，對這些模塊進行選擇和組合，就可以構成不同功能、或功能相同但性能不同、規格不同的產品。這種設計方法稱為模塊化設計。[]nextpage

模塊化設計的主要方式有：
1）橫系列模塊化設計。不改變產品主參數，利用模塊發展變形產品。這種方式易實現，應用最廣。常是在基型品種上更換或添加模塊，形成新的變形品種。

2）縱系列模塊化設計。在同一類型中對不同規格的基型產品進行設計。主參數不同，導致結構形式和尺寸不同，因此較橫系列模塊化設計復雜。

3）橫系列和跨系列模塊化設計。除發展橫系列產品之外，改變某些模塊還能得到其它系列產品，便屬于橫系列和跨系列模塊化設計了。

4）全系列模塊化設計。包括縱系列和橫系列。

5）全系列和跨系列模塊化設計。主要是在全系列基礎上用于結構比較類似的跨產品的模塊化設計上。

    安防產品主要會用到橫系列模塊化設計、橫系列和跨系列模塊化設計。其它幾種模塊化設計方式應用較少。

五、POE模塊化產品
    前面提到一個完整的POE系統包括供電端設備(PSE, Power Sourcing Equipment)和受電端設備(PD, Power Device)兩部分。所以POE模塊主要由POE供電端及POE受電端構成。

    POE供電模塊即PSE供電端設備在以太網RJ45端口輸出很小的電壓,直到其檢測到線纜終端的連接為一個支持IEEE 802.3af標準的受電端設備，根據受電設備輸出相應的電壓。當多塊POE供電模塊集成到一個供電模組箱內，就構成POE供電箱，POE交換機（集成了多個PSE供電端設備）也具備POE供電箱的功能。

    POE受電模塊是將以太網絡供電(POE)的受電裝置(PD)所需的偵測接口回路(IEEE 802.3af interface)及DC/DC Converter整合至單一包裝模塊，支持功率識別電路(classification，Ag8000/8100)，讓局端供電裝置遞送適當?shù)墓β市枨? 提升整體系統的功率消耗效能。作為POE受電模塊，其可為普通安防產品提供不高于13W的功率。同樣，POE受電模塊可集成到普通安防產品（如網絡攝像機），形成一個獨立的產品POE網絡攝像機。
