主頁（http://www.130131.com）：基于熱釋電紅外傳感器的無線監控報警 本設計旨在制作出一種功能強大的報警系統，在出現緊急情況時能及時通知當事人，即便其不在現場附近，并自動呼叫報警。相比普通的報警器，本設計將重點放在遠程語音報警上，只要接上適當?shù)膫鞲衅骶涂山M成防盜報警、火災報警、煤氣泄露報警等多功能報警系統，并附加實現一些智能控制功能，賦予報警系統更強大和完整的功能，以滿足人們對安全報警的需求。本系統基于電話網絡但是與電話互相獨立不會影響電話的正常使用，并通過語音提示操作，人機交互友好。 本系統主要包括電話自動摘機和掛機電路，DTMF信號收發電路，語音提示電路，報警電路，鍵盤顯示電路，人體信號檢測電路，編碼電路，無線發射電路，以及作為主核心的單片機控制電路，系統結構框圖如圖1所示。我們?cè)O(shè)定報警部分為本系統主體工作部分，即實時監控房?jī)?nèi)安全情況，在軟件上表現為主循環，當有振鈴信號或設定信號時才中斷去執行相應操作。在此我們需要對人體的紅外輻射敏感并且抗干擾(如小動物等)的傳感器，為此我們選用被動式熱釋電紅外探測器，并在它的輻射照面覆蓋特殊的菲尼爾濾光片，使環境的干擾受到明顯的控制作用。設定部分的功能是存儲報警時需要撥打的號碼，并設定主人身份驗證密碼。為了系統的簡潔采用液晶屏顯示。

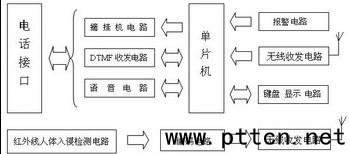

圖1：系統結構框圖 當紅外線人體檢測電路檢測到有人體入侵時，編碼電路將該檢測探頭的地址編碼，并且經過無線發射電路將檢測到有人體入侵的探頭的地址發送給無線接收電路，經CPU譯碼后，LED顯示報警地址，同時發出聲光報警或者向主任撥打預先設定的電話進行報警。 信號檢測電路 信號檢測電路如圖2所示。配以濾波鏡片和阻抗匹配用場效應管組成的熱釋電紅外傳感器，以非接觸方式檢測出來自人體的紅外輻射并將其轉換成電信號，經BISS0001中的運放N1的前置放大、運算放大器N2的第二級放大，將直流電位抬高為內置電壓Um后送到由比較器N4、N5組成的雙向鑒幅器，檢出有效觸發信號Us。由于內置電壓UH≈0.7UDD、UL≈0.3UDD，當UDD=5V時，可有效地抑制±1V的噪聲干擾。N3作為條件比較器，當輸入電壓Uc小于內置電壓UR(≈0.2UDD)時，N3輸出為低電平封住了Us向下級遞送。而當Uc>UR時，N3輸出為高電平，打開與門N7，此時若有觸發信號Us的上跳變前沿到來，則可啟動延時定時器，同時Uo輸出為高電平。比較器的域值選取很重要，域值太低易誤報，太高則靈敏度低。
圖2：信號檢測電路 在定時周期Tx內，BISS0001的輸出端2為高電位，則晶體管VT1飽和導通，其集電極為低電位，將這一信號送到由單片機及無線發射電路組成的編碼及無線發射電路，接到編碼用的單片機的P0.0口，單片機將該探頭編碼后通過無線發射;在Tx結束時，BISS0001進入封鎖周期Ti，其輸出端變?yōu)榈碗娖剑w管截止，其集電極為高電平。BISS0001的1腳(A端)與電源相連，使信號檢測電路處于重復觸發。Tx定時間隔可由BISS0001的3腳和4腳上所接的電阻和電容來確定。信號檢測探頭仰角可在120°范圍內調節，并通過改變仰角來進行實際探測距離的調節，我們可通過實際測試來調整，也可以調整信號檢測電路中的可調電阻RP來調整探頭的檢測距離，本設計電路可探測距離為30m。 編碼電路與無線收發射模塊 本設計中采用挪威Nordic公司新推出的集發射接收為一體的nRF401無線數傳芯片，它是一個為433MHzISM頻段設計的真正單片機UHF無線收發芯片，采用FSK調制解調技術。采用高增益天線的情況下傳輸距離可達3000m。 編碼及無線收發射電路如圖3所示。通過AT89C51的P2.0口控制射頻芯片的PWR_UP，使其為“1”時表示進入正常工作模式，為“0”時表示進入待機模式;P2.2接射頻芯片的CS,控制發送接收頻率，為“1”表示工作頻率為434.32MHz。為“0”表示工作頻率為433.92MHz。P2.1控制射頻芯片的TXEN端，使其為“1”表示進入發送模式，為“0”表示進入接收模式。

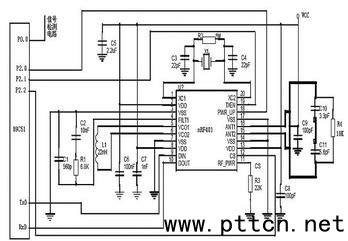

圖3：無線收發射電路 MT8880與AT89C51及語音電路的接口 MT8880內部有5個寄存器，分別為接收數據寄存器、發送數據寄存器、收發控制寄存器CRA和CRB以及收發狀態寄存器。在本設計中，僅采用發送數據寄存器、收發控制寄存器CRA和CRB發送DTMF信號實現自動撥號功能。發送數據寄存器中的數據決定要發送的雙音頻信號的頻率，因此只能向發送數據寄存器寫入數據。兩個收發控制寄存器占用同一個地址，因此根據CRA中的寄存器選擇位的值決定是否對CRB進行操作 。 ISDl420語音芯片采用直接模擬存儲技術，且錄放音質極好，并有一定的混響效果;它的外圍元件簡單，僅需簡單的阻、容器件即可組成簡單的錄、放音電路;無須后備電源，信息存儲時間長，不需要專用的編程器及語音開發器;具有較強的選址能力，可把存儲器分成160段來管理，形成最小的錄放時間為125ms。在本設計中，因需要四段報警提示語音，因此在語音分段方法設計時均將每段語音設為5s，其起始地址分別為00000000B、00101000B、01010000B、01111000B ISD1402的數據口A3、A4、A5、A6分別接單片機端口擴展芯片8255的PB0、PB1、PB2、PB3口，A0、A1、A2、A7接地，PLAYL接8255的PB5腳，SP經電容C14將語音信號偶合后送去電話接口電路。當按下開關SB1，錄音指示LED發光并同時開始錄音。當有警情時，單片機控制DTMF信號發送/接收電路自動撥打電話，電話接通后單片機根據不同的探測器送來的信號向ISD1420發送要放哪一段錄音的指令和放音指令。ISD1420則將語音信號送到電話接口電路，等待放音完畢以后，單片機發送掛機命令，報警完畢。
|
