主頁（http://www.130131.com）：視頻編碼參數的功能和相互作用

    視頻編碼技術是一門非常復雜的信息科學，視頻監控技術就是基于視頻編碼技術并將之實用化的應用科學，安防監控中常用的視音頻編碼器就是典型的視頻編碼技術應用載體。本文結合目前市場上主流的編碼器產品，對視頻編碼的關鍵參數進行解析，并簡要描述它們之間的關系。

    視頻編碼技術是一門復雜的信息科學，其本質是將一種數碼信息形態轉換成另一種便于傳輸和保存的形態。在其實現過程中，需要采用很多復雜的算法和變換，涉及眾多參數。但在視頻監控應用中，為盡可能實用化和便利化，產品設計者往往將眾多復雜參數進行搭配組合，形成幾個或幾類主要參數。本文主要目的就是對這幾類參數進行分解說明，并探討各種參數所起的作用和相互關系。

    目前主流的視頻編碼器的各種參數中與視頻直接相關的歸納起來有六類，分別是分辨率、位率、位率類型、碼流類型、圖像質量和幀率。下面分別解釋其作用和用途。

分辨率

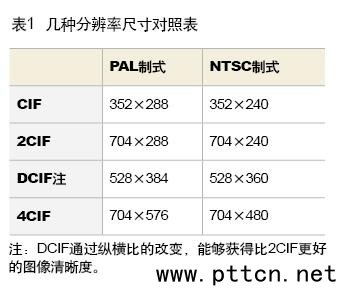

    分辨率表示圖像的尺寸大�。ɑ蛳袼財�(shù)量），用于設置錄像的圖像尺寸。在監控中常用的分辨率有CIF、2CIF、DCIF和4CIF這幾種，其具體的尺寸參見表1。

    用戶根據對圖像清晰度的要求來選擇相應的分辨率，通常而言，分辨率越高，錄像的數據容量越大，相應的硬件成本也會越高。

位率
    位率又稱為“碼率”。指單位時間內，單個錄像通道所產生的數據量，其單位通常是bps、Kbps或Mbps�？梢愿鶕�(jù)錄像的時間與位率估算出一定時間內的錄像文件大小。

    位率是一個可調參數，不同的分辨率模式下和監控場景下，合適的位率大小是不同的。在設置時，要綜合考慮三個因素：
1、分辨率
    分辨率是決定位率（碼率）的主要因素，不同的分辨率要采用不同的位率，它們之間的關系如圖1所示。
總體而言，錄像的分辨率越高，所要求的位率（碼率）也越大，但并不總是如此，圖1說明了不同分辨率的合理的碼率選擇范圍。所謂“合理的范圍”指的是，如果低于這個范圍，圖像質量看起來會變得不可接受；如果高于這個范圍，則顯得沒有必要，對于網絡資源以及存儲資源來說是一種浪費。

2、場景
    監控的場景是設置碼率時要考慮的第二個因素。在視頻監控中，圖像的運動劇烈程度還與位率有一定的關系，運動越劇烈，編碼所要求的碼率就越高。反之則越低。因此在同樣的圖像分辨率條件下，監控人多的場景和人少的場景，所要求的位率也是不同的。

3、存儲空間
    最后需要考量的因素是存儲空間，這個因素主要是決定了錄像系統的成本。位率設置得越高，畫質相對會越好，但所要求的存儲空間就越大。所以在工程實施中，設置合適的位率即可以保證良好的回放圖像質量，又可以避免不必要的資源浪費。

位率類型
    位率類型又稱為碼率類型，共有兩種——動態碼率（VBR）和固定碼率（CBR）。所謂動態碼率是指編碼器在對圖像進行壓縮編碼的過程中，根據圖像的狀況實時調整碼率高低的過程，例如當圖像中沒有物體在移動時，編碼器自動將碼率調整到一個較低的值。但當圖像中開始有物體移動時，編碼器又自動將碼率調整到一個較高的值，并且實時根據運動的劇烈程度進行調整。這種方式是一種圖像質量不變，數據量變化的編碼模式。

    固定碼率是指編碼器在對圖像進行編碼的過程中，自始至終采用一個固定的碼率值，不論圖像情況如何變化。這種方式是碼率量不變，而圖像質量變化的編碼模式。

    在動態碼率模式下，我們在硬盤錄像機上設置的位率值稱為“位率上限”。意思是我們?nèi)藶樵O定一個編碼碼率變化的上限，可以低于，但不能高于。根據這個位率值，我們可以估算出一定時間內的存儲容量的上限值。

    在固定碼率模式下，在硬盤錄像機上設置的位率值就是編碼時所使用的位率值，根據這個數值，我們可以精確地估算出一定時間內的存儲容量。

碼流類型
    所謂碼流指的就是編碼器在對圖像進行編碼的過程中所產生的數據流。為了方便對這個數據流進行量化評估，所以產生了“位率（碼率）”這個概念。

    碼流類型根據所包含的數據類型，可以分為三種：復合流、視頻流和音頻流。因為DVR的主要目的是記錄圖像，因此在DVR的設置菜單中并沒有“音頻流”這一項。

·復合流：指包含了視頻和音頻數據的碼流，在這個數據流中，通過時間戳確保視頻和音頻的嚴格同步，避免出現回放時的口型不對的情況；
·視頻流：只有視頻數據的碼流；
·音頻流：只有音頻數據的碼流。

圖像質量
    圖像質量參數只有在位率類型選擇為“變碼率”時才有效。

    變碼率狀態下，圖像質量參數對編碼器的取值范圍進行微調，共有六檔可選，分別是：最好、次好、較好、一般、差、較差。圖像質量參數設置得越好，編碼器在生成碼流的過程中，所取的值就會越高，即最終得到的錄像數據量越大。例如，將圖像質量設置為“最好”，那么實際錄像碼率是接近或達到碼率的上限。

    圖像質量參數對最終的圖像效果并不起決定性作用，它只是通過對動態碼率的取值策略進行微調來間接調整。

幀率
    幀率表示單位時間內，從圖像中所能獲取的完整圖片數量，單位是fps（幀每秒）。

    上面詳細介紹了與視頻編碼相關的6個參數，下面簡要介紹它們與回放質量間的關系。

    首先引入一個概念——回放效果。所謂回放效果就是使用人的肉眼在顯示設備上看到的錄像回放圖像，并對之產生相應的主觀評價，稱之為回放效果。也就是說，與“圖像清晰度”、“圖像質量”等概念不同，“回放效果”是一個主觀性很強的評價標準。
