主頁（http://www.130131.com）：移動車載監控應用分析

    從運營商的角度上，視頻監控已經發展成為中國電信重要的增值業務，為中國電信向綜合信息提供商轉型奠定了堅實的基礎。同時，在國內移動增值業務多元發展的大環境下，監控本身也向著移動化、智能化方向發展。車載監控產品就是移動監控業務的車載應用。中國電信的車載監控產品依托于“全球眼”平臺及EV-DO（cdma20001x）無線網絡，通過車載移動采集視頻等信息，實現遠程視頻瀏覽、遠程控制等功能，滿足客戶遠程視頻查看、遠程應急指揮的需求，向“全球眼”應用客戶提供隨時隨地的無線視頻監控服務。

車載移動監控組成

    車載監控構架由車載終端、傳輸網絡和監控中心組成三層聯網式綜合監管系統，提供車輛防盜、反劫、行駛路線監控、車內車外視頻圖像實時無線傳輸、事故快速響應、呼叫指揮等功能，以解決現有車輛的動態管理問題。

    車載監控采用車輛安裝車載視頻服務器，外接3～4個攝像機。視頻服務器通過EDGE/cdma20001x/Wi-Fi網絡，監控中心能夠?qū)�車輛內的圖像進行實時監控和傳送，并采用了雙碼流技術，本地錄像采用D1分辨率，網絡傳輸采CIF/QVGA/QCIF分辨率，實現本地編碼存儲和遠程存儲。

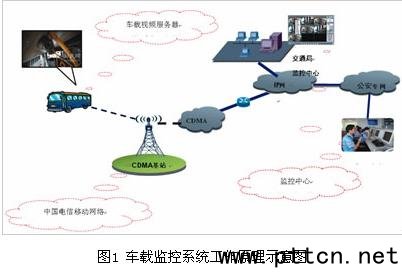

    車載監控系統主要組成分為：車載終端（車載視頻服務器）、監控中心、傳輸網絡等（如圖1所示）。

1.車載終端
    車載終端是車輛監控管理系統的前端設備，一般隱秘地安裝在各種車輛內，車載終端設備主要由車載視頻服務器、LCD觸摸屏、外接攝像機、通話手柄、汽車防盜器等各種外接設備組成。

     車載視頻服務器采集音視頻信號并壓縮為數字流，通過cdma20001x等無線網絡傳輸?shù)接脩舯O(jiān)控中心，達到遠程監控、應急指揮的目的。車載視頻服務器需要的是雙碼流同時編碼，包括本地獨立的錄像碼流和網傳碼流。

    用戶需要提取視頻監控的數據，可以采用兩種方式：一是通過車載終端USB端口，二是通過EV-DO（cdma20001x、Wi-Fi）遠程調取。

2．監控中心
    監控中心是調度指揮系統的核心，是遠程可視指揮和監控管理平臺，對所有現場車輛監控，實現音視頻雙向交互指揮，監控中心的電子地圖上就可以顯示車輛所在的直觀位置，并通過無線網絡對車輛進行監控設置，例如通過配置云臺，可以遙控車載前端攝像機。

    同時可實現監控中心對可控范圍的運營車輛進行實時、集中、直觀地監控和調度指揮，并能與110、119接處警中心聯動以便在發生警情時及時出動警力到達現場，保障應急處理的效率。

3．傳輸網絡
    與采用有線網絡的固定監控有所不同，車載監控只能依賴于無線網絡，中國電信移動網絡是適用于廣域無線網絡音視頻數據傳輸?shù)木W(wǎng)絡方式。

車載監控系統功能及特點

1.車載監控功能
（1）實時視頻監控
監控中心可遠程實時監控車輛視頻，車載無線視頻服務器（單卡/雙卡）支持多路視頻遠程瀏覽。
（2）錄像存儲回放
（3）車載報警聯動
車載報警聯動主要包括一是外接報警按鈕，即駕駛員在行駛過程中遇緊急情況可向監控中心報警。二是雙向語音通話。
（4）GPS定位
內置GPS可以跟蹤車輛的運動軌跡，可全面了解營運情況。

 2.車載監控特點
    監控系統支持通過多種終端進行監控，主要包括PC等客戶端、電視墻、手機終端，并具備遠程視頻瀏覽、遠程控制、多畫面監視、多畫面輪詢、手動錄像、錄像回放等功能。

（1）監控客戶端
監控中心通過專線連至電信IDC機房，客戶可對各監控點的視頻瀏覽和攝像機PTZ控制等功能。
（2）大屏幕電視墻
可安裝網絡視頻解碼器，將前端采集來的數字信號解碼還原成圖像和聲音傳輸?shù)诫娨晧ι�，為用戶提供多路監控點圖像的集中實時顯示。
（3）手機監控
通過內置監控客戶端軟件的3G手機終端實現遠程視頻瀏覽、遠程云鏡控制、視頻截圖等功能，滿足客戶遠程視頻查看、遠程應急指揮的需求，向3G客戶提供隨時隨地的視頻監控服務。

    此外，車載監控還有其它一些特點。一是分布式監控、集中式管理、智能化設置、人性化操作。二是采用無線視頻服務器的一體化設計，系統可靠性高。三是采用雙碼流技術，本地錄像采用D1分辨率，網絡傳輸采用CIF/QVGA分辨率。四是采用H.264壓縮編碼的方式，支持多路視頻同時接入，每一路視頻在8～10幀，視頻更清晰。五是無線網絡傳輸，中國電信3G上行帶寬可達1.8Mbit/s。六是系統具備強的擴展能力。

車載監控關鍵點
聯網式車載監控
    通過電信CDMA無線網絡，采集移動車輛視頻信息，傳送給監控中心實現遠程視頻瀏覽、遠程控制功能，同時車載終端連接LCD觸摸屏并安裝GPS模塊后實現衛星定位和語音自導航功能。系統發送監控及定位信息給調度監控中心，監控中心實現大屏幕視頻圖像、電子地圖顯示，能及時、準確地對車輛進行調度、監控和管理。監控中心也可以向車輛發送調度、路況、新聞等各種信息，提供更好的服務。
