主頁（http://www.130131.com）：光纖傳輸技術在高清監控系統的應用

    隨著視頻監控技術的高速發展，客戶對于視頻監控產品的要求也在不斷提高，功能要求更加完善、穩定，性能要求更加清晰、準確。與此同時，在商場、銀行等重要監控場所如何看清一個人的面部特征？如何看清楚高速行駛車輛的牌照？擁擠喧鬧的火車站、體育場館、廣場等場合，如何能夠迅速準確的找到目標……？這些都是視頻監控產品亟待解決的問題�！白屛覀兛吹酶�清楚”，這已經是許多用戶在使用視頻監控系統時提出的一個非常迫切的需求。

    典型的視頻監控系統主要由前端設備和后端設備這兩大部分組成，其中后端設備可進一步分為中心控制設備和分控制設備。前、后端設備有多種構成方式，它們之間的聯系（也可稱作傳輸系統）可通過同軸電纜、光纜、無線或微波等多種方式來實現。視頻傳輸系統就是系統的圖像信號通路，良好的視頻傳輸設計是視頻監控系統中非常重要的一部分。如果一套建設好的系統選用的都是能夠產生或處理高質量畫面的攝像機、鏡頭、監視器、錄像機，但是沒有良好的傳輸系統，最終在監視器上看到的圖像將無法令人滿意。根據“木桶法則”，最終的圖像質量將取決于整個系統中最差的一環，而這最差的一環往往就是傳輸系統。系統的設計人員和安裝人員必須根據實際需要選擇合適的傳輸方式、高質量的傳輸線纜和設備、并按專業標準進行安裝，才能達到理想的傳輸效果。

    監控系統傳輸技術主要有視頻基帶傳輸、光纖傳輸、網絡傳輸、微波傳輸、雙絞線平衡傳輸、寬頻共纜傳輸六種傳輸方式。每種傳輸技術都有其自身特點，有各自的應用層面，對于一個復雜的監控系統往往根據不同的傳輸距離，不同的監控要求，采用不同的傳輸方式。視頻基帶傳輸是最為傳統的電視監控傳輸方式，采用直接調制技術、以基帶頻率（約8MHz帶寬）的形式，通過同軸電纜直接傳輸模擬視頻信號。其優點是：短距離傳輸圖像信號損失小，造價低廉。缺點是：傳輸距離短，300米以上高頻分量衰減較大，無法保證圖像質量；一路視頻信號需布設一根電纜，傳輸控制信號需另外布設電纜；其結構為星形結構，布線量大、維護困難、可擴展性差。然而采用光纖傳輸是解決長距離視頻監控傳輸系統的最佳解決方式，通過把視頻及控制信號轉換為光信號在光纖中傳輸。光纖傳輸具有衰減小、頻帶寬、不受電磁波干擾、重量輕、保密性好等一系列優點，廣泛應用于國家及省市級的主干通訊網絡、有線電視網絡及高速寬帶計算機網絡。而在視頻監控系統中，光纖傳輸也已成為長距離視音頻及控制信號傳輸?shù)氖走x方式。但光纖傳輸需專門的技術人員負責光纖熔接及設備維護方面的工作，另外對于近距離監控信號傳輸不夠經濟。

日海光纖傳輸系統設計
    在當今的高清監控攝像系統應用中，光纜是所有連接方式中能提供最好的帶寬性能的一種方式。在使用光纖傳輸系統時，系統的圖像質量只受限于攝像機、環境和監視器這三個因素。而光纖傳輸系統可以將圖像畫面?zhèn)魉偷椒浅＿h(yuǎn)的地方都不會使信號發生任何形式的畸變，更不會減損圖像畫面的清晰度或細節。同時，監控錄像方面的發展于使用IP數字化技術，從而利用以太網網絡系統的低廉成本及數字傳輸技術的優勢，并具備能夠擴展與其他的安全系統互相操作聯動的能力。

    在大型園區的光纖傳輸系統中，若要把兩個或更多的建筑物的通信鏈路互連起來，通常是在建筑物之間敷設室外光纜。它由連接建筑物之間的主干光纜、配線光纜、光纜交接箱、光纜配線設備及跳線組成。在方案規劃設計的時候，根據建筑群之間相互關聯的特點，所用的光纜又分為戶外光纜和戶內光纜兩類，如兩座或多座建筑物之間通過裙房或過道走廊相連的就可采用戶內光纜，反之就必須采用架空或埋入式戶外光纜進行連接。光纖傳輸系統是整個監控系統的生命線。

    同時，在實際光纖傳輸系統建設中，為了實現主干光纜至各個光分配節點的連接、分配和調度，為監控傳輸系統提供安全可靠、靈活機動的光纖和光纜管理設備，光纜交接設備比較多地會使用到光纜交接箱。光纜交接箱是一種為主干光纜、配線光纜提供光纜成端、跳接的交接設備。光纜引人光纜交接箱后，經固定、熔接、配線后，使用光纖跳線將主干光纜和配線光纜直接連通.

    對于網絡的拓?fù)浣Y(jié)構的多樣性和復雜性，必然會帶來光纜數量的增加。傳統的解決方案都會在各個建筑物之間都會鋪設新的光纜，但是這個方案會帶來施工量的增加，用戶投資的增加。對于這種實際情況，我們可以考慮使用光纖“交叉連接”的方式來實現不同建筑物之間的光纖連接。對于不同建筑物的連接可以利用他們同時連接其他同一建筑物的光纜，通過交叉連接方式，在光纜交接箱中利用一根光纖跳線進行最靈活的連接方式。

光纜交叉連接方式

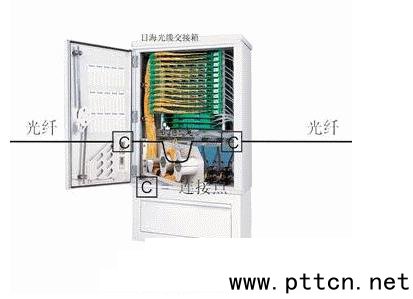

交叉連接示意圖

    從圖中可以看出，雖然交叉連接方式增加了一個連接點，但是交叉連接所具有的管理便利性與可靠性卻是互連連接所無法比擬的。使用交叉連接方式，可以將兩端連接的光纜固定不動，視為永久連接。當需要進行移動、添加和更換時，維護人員只需變更配線架之間的跳線。對于傳輸系統的核心，將快速恢復，降低誤操作以及保證設備端口正常運行作為最基礎要求的環境，交叉連接無疑是最佳選擇。畢竟，在日常維護時盡量避開接觸敏感的設備端口無疑是明智的，只有交叉連接方式是最可靠、最靈活和持久的連接方式。通過交叉連接方式，可降低用戶投入，具有非常靈活的分配和調度的功能，可實現采用環形網、星形網的組網方式，組網方式靈活，提高的光纖的實際利用率。

    光纖傳輸系統具有容量大，傳輸距離遠，抗干擾性強等優勢，在通信傳輸方面有著不可替代的地位，遠距離傳輸視頻圖像時，最好采用光纖傳輸系統。在需要傳輸高質量的圖像畫面，不希望畫質有任何降低時，在設計高清視頻監控系統應當把光纖傳輸系統作為首選。
