主頁（http://www.130131.com）：基于A(yíng)RM嵌入式的遠程監控系統設計

基于arm 內核的嵌入式系統在遠程監控報警系統中的設計實現與應用。核心部分主要包 括 arm 嵌入式平臺設計及 μC-OS 嵌入式實時操作系統移植；人機交互界面 μCGUI 的設計與實現；遠程通 訊及自動報警等；系統的設計還考慮到了擴展性和通用性以及與其他監控設備無縫連接等問題。

1 引言
    監控系統現已成為現代化生產、生活中不可缺少的重要組成部分。目前，監控系列產品 種類繁多，大部分廣泛應用于交通、醫院、銀行、家居、學校等安防領域。

    隨著嵌入式系統的出現，尤其是基于 arm 內核芯片的嵌入式系統的出現，使得監控系統的應用領域更為廣泛。本文設計的遠程監控報警系統除了作為安防功能外，還可以應用于 以下領域：通訊領域：遠程通訊、視頻會議和視頻點播、證券、遠程教育等。醫療領域：病 房監護、遠程診斷等。工業領域：遠程設備診斷、維護、維修，遠程生產監控等。家用領域：家用電器遠程維護；電、氣、火等重大事故自動報警等。

2 系統設計
2.1系統組成

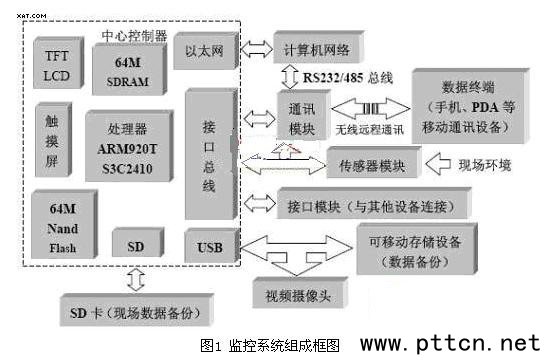

    本文設計的遠程監控系統主要由中心控制器、數據終端、傳感器模塊、通訊模塊、接口模塊等幾部分組成。系統組成圖（如圖 1）。

2.2中心控制器
    系統核心負責數據采集判斷處理。為了提高系統工作效率，這里使用的是三星公司的 S3C2410芯片作為處理器。S3C2410 芯片是一款高性?xún)r(jià)比的 ARM 芯片，非常適合作手機、PDA 等手持設備。主要特性包括： arm920T 內核，最高工作頻率 203MHz，LCD 控制器：可直接驅動真彩液晶屏，最高支持 2048×1024 真彩液晶屏，2 個 USB Host端口，1 個USB Device端口，支持 Nand flash 啟動模式，SD 卡接口，UART、IIC、SPI、IIS 等多種類 型串行接口， 4 通道DMA。

    本文的監控系統的 CPU 核心部分使用的是標準的 SO-DIMM200 金手指接口，便于后期 維護和升級。如果該監控系統的使用環境較為苛刻，可以將 CPU替換為S3C2440芯片。 S3C2440完全兼容S3C2410全部特性（注意：芯片引腳不完全兼容）。與S3C2410芯片相比，S3C2440的性能更為優越：最高工作頻率可達500MHz，內部集成CMOS攝像頭接口，但價格較昂貴。

2.3數據終端
    數據終端的主要功能是對監控?cái)?shù)據進行分析、處理，及時將數據匯報給監控人員。同時，監控人員可以根據現場情況，使用數據終端對監控的設備進行遠程控制。數據終端最大優勢 就是安全、可靠、便于攜帶。一般情況下為了節約成本，可以將手機、PDA 等移動通訊設 備作為數據終端使用。但是如果作為對高危環境或精密儀器的監控系統，數據終端需要專業 定制。這里使用的是中心控制器的作為數據終端，即中心控制器既作為數據采集發送中心，也可數據接收處理中心使用。

2.4通訊模塊
    通訊模塊主要負責遠程數據通訊。帶有 RS232/485、GPRS、CDMA 等一種或多種通訊 方式。需要根據現場環境和用戶需要進行定制。通訊模塊與控制器通過接口總線連接，連接 方式為 TTL/RS232/RS485 等。

2.5傳感器模塊
    傳感器模塊的主要功能是感知外部環境，對外部環境進行實時監測。由人體紅外傳感器、 振動傳感器、超聲波傳感器、可燃?xì)怏w傳感器、溫度傳感器、濕度傳感器等一種或多種傳感 器組成�？筛鶕�(jù)現場監測環境不同進行定制。

2.6接口模塊
    接口模塊主要作為系統擴展功能使用，將控制器的 A/D 轉換、I2C、SPI 等多種接口進行 外部擴展。接口模塊沒有特定的功能，但可以根據需要與其他設備連接，例如可以與工業儀 器儀表或設備連接，實時對儀器或設備進行監控。

    接口模塊雖然不是監控系統的主要部分，但是對于整個系統來說卻是不可缺少。因?yàn)楸疚牡谋O(jiān)控系統主要考慮到了系統的可擴展性和與其它系統無縫連接。通過接口模塊可以很方 便的對監控系統進行升級，并且可以實現與其他系統或設備的無縫連接。這也是本系統區優 于其他監控系統的主要功能。

3 軟件設計
3.1工作軟件
    系統的軟件設計較為復雜，這里只給出了整個工作軟件流程（如圖 2）。

3.2操作系統移植
    S3C2410 芯片支持多種嵌入式操作系統，如 WINCE、uCLinux 等。但考慮到監控系統 的實時性要求，這里使用的是 μC/OS-II 嵌入式實時操作系統。μC/OS-II 是一個源碼公開、可 移植、可固化、可裁剪、占先式的實時多任務操作系統。其絕大部分源碼是用 ANSI C 寫的。 整個嵌入式系統分為兩大層：硬件層和軟件層。這里主要研究軟件層的架構。軟件層主 要分為四個部分：實時操作系統內核，與處理器相關部分，與應用程序相關部分，用戶的應用程序。移植 μC/OS-II 系統需要修改的文件有：應用程序相關文件： OS_CFG.HINCLUDE.H； 處理器相關文件： OS_CPU.H、 OS_CPU_A.ASM、OS_CPU_C.C。

3.2.1 與處理器相關的代碼
    這是移植中最關鍵的部分。內核將應用系統和底層硬件有機的結合成一個實時系統，要 使同一個內核能適用于不同的硬件體系，就需要在內核和硬件之間有一個中間層，這就是與 處理器相關的代碼。處理器不同。這部分代碼也不同。我們?cè)谝浦矔r(shí)需要自己移植這部分代 碼。

a）OS_CPU.H
    包括了用#define 定義的與處理器相關的常量，宏和類型定義，有系統數據類型定義,棧 增長方向定義，關中斷和開中斷定義，系統軟中斷的定義等等。

b)OS_CPU_A.ASM
    這部分需要對處理器的寄存器進行操作，所以必須用匯編語言來編寫。包括四個子函數： OSStartHighRdy()，OSCtxSw()，OSIntCtxSw()，OSTickISR()。OSStartHighRdy()在多任務 系統啟動函數 OSStart()中調用。完成的功能是:設置系統運行標志位 OSRunning = TRUE； 將就緒表中最高優先級任務的棧指針 Load 到 SP 中，并強制中斷返回。這樣就緒的最高優先 級任務就如同從中斷里返回到運行態一樣，使得整個系統得以運轉。OSCtxSw()在任務級任 務切換函數中調用的。任務級切換是通過 SWI 或者 TRAP 人為制造的中斷來實現的。ISR 的向 量地址必須指向 OSCtxSw()。這一中斷完成的功能：保存任務的環境變量(主要是寄存器的值, 通過入棧來實現),將當前 SP 存入任務 TCB 中，載入就緒最高優先級任務的 SP,恢復就緒最高 優先級任務的環境變量，中斷返回。這樣就完成了任務級的切換。
