主頁（http://www.130131.com）：安防行業視頻矩陣工作原理

    在一個完整的安防電視監控系統中，一般由攝像機、監視器等設備組成，如何實現視頻信息資源的共享分配、切換和顯示，如何實現攝像機對監視器的順序切換顯示或分組切換顯示，完成這個切換功能的設備就是視頻矩陣切換器。

矩陣切換系統的作用、分類和使用場合
    一個完整的安防電視監控系統通常由攝像機、監視器等設備組成，如何實現視頻信息資源的共享分配、切換和顯示，如何實現攝像機對監視器的順序切換顯示或分組切換顯示，完成這個切換功能的設備就是視頻矩陣切換器。

    如在會議室中，一般輸入設備很多：有攝像機、DVD、VCR、實物展臺、臺式電腦，以及筆記本電腦等等，而顯示終端則較少，包括投影機、等離子、大屏幕顯示器等，若想共享和分配這些輸入設備的顯示信息，矩陣即可發揮重要的作用。其可將信號源設備的任意一路的信號傳輸至任一路顯示終端上，并可以做到音頻和視頻的同步切換，使用方便。在安防行業，通過視頻矩陣和電視墻的配合，操作人員可以在電視墻或者任何一個分控點看到任意一個攝像機的圖像。

    矩陣主機即是通過交叉開關切換的方法，將X路視頻輸入信號任意輸出至Y路監看設備或其它的電子裝置（設備）。一般情況下矩陣的輸入通道數大于輸出通道數即X＞Y，當然也有X＜Y的矩陣主機。有一些視頻矩陣帶有音頻切換功能，能將視頻和音頻信號進行同步切換，這種矩陣也被稱為視音頻同步切換矩陣。視頻矩陣可以運用在很多場合，如安防行業的監控中心，教育行業的多媒體教室、會議室等，相對來說，監控行業使用的視頻矩陣較多。

    矩陣種類很多，根據接口類型可分為VGA矩陣、AV矩陣、光矩陣等；根據接口數量來劃分，則包括8進2出、128進32出、1024進64出等；還可根據處理的信號類型劃分為模擬矩陣與數字矩陣，當然還有混合矩陣�；旌闲鸵曨l矩陣的概念比較廣，既可以是模擬和數字和混合，也可以是CVBS和RGB矩陣的混合等；根據檔次分有電信廣播級的同步切換矩陣和普通的視頻矩陣，廣播級的矩陣主機切換圖像的時候利用在視頻信號的場消隱信號期間進行，切換過的圖像沒有閃爍非常平穩。多媒體教室安防行業和會議室等使用的矩陣不是同步切換矩陣，這種矩陣在圖像切換的瞬間會隨機性地出現圖像抖動現象，主要是由于切換圖像的時候，有可能在上一個圖像場掃描的中間進行，但這種抖動持續的時間非常短，一般不超過1秒，不影響觀看效果，切換后的圖像畫面清晰穩定。本文主要介紹的是在安防行業中使用的視頻矩陣。

模擬視頻矩陣系統工作原理介紹
    目前安防中使用的矩陣較多為模擬視頻矩陣，其主要用來對模擬視頻信號進行切換和分配，一般情況下由視頻矩陣主機和配套的一個或者多個控制鍵盤組成，矩陣主機內含音視頻輸入模塊、音視頻輸出模塊、中心控制模塊、報警模塊、電源模塊等；控制鍵盤由按鍵、顯示、搖桿、權限控制鎖等構成。

視頻矩陣各個模塊的作用
1、視頻輸入模塊
    其對輸入的模擬視頻信號進行隔離、緩沖和放大處理，主要目的是將視頻信號轉換為符合切換要求的信號。常見的視頻信號緩沖隔離電路采用分立三極管組成的同相放大電路形式，也有采用集成電路芯片對視頻信號進行緩沖放大處理。

2、視頻輸出模塊
    對切換后的音視頻信號進行再次處理，滿足顯示或者記錄設備的信號輸入要求。常見的視頻輸出模塊要對輸入的視頻信號進行幅度放大、字符疊加等處理，字符疊加芯片有日本NEC公司的UPD6450（只能疊加英文字母）、UPD6453，富士通公司的MB90092等。

3、中心控制模塊
    此模塊是矩陣切換系統的控制核心，一般由CPU（MCU微處理器）、存儲器、通信芯片、漢字庫芯片等組成。

4、報警模塊
    報警模塊用來檢測報警輸入，通常也會由另外的CPU來做報警檢測處理。

控制鍵盤的組成
1、按鍵輸入部分
    其用來接收用戶的按鍵輸入，由數字鍵和相關的功能鍵組成。單獨的功能鍵設置會讓用戶操作起來更方便。

2、鍵盤顯示部分
    既可采用液晶顯示的，也可采用數碼管顯示的。液晶顯示又分為英文顯示液晶，漢字顯示液晶等。

    3、搖桿分為兩維搖桿、三維搖桿、四維搖桿等。兩維搖桿可以控制前端設備上、下、左、右動作；三維搖桿不僅可以實現兩維搖桿的控制功能，還在搖桿上增加了變倍控制功能，四位搖桿在實現三維搖桿全部控制功能的基礎上再增加某些控制功能。

    4、有些控制鍵盤設計有權限控制鎖開關，用來防止非授權人員操作和控制矩陣。

視頻矩陣切換器的工作原理

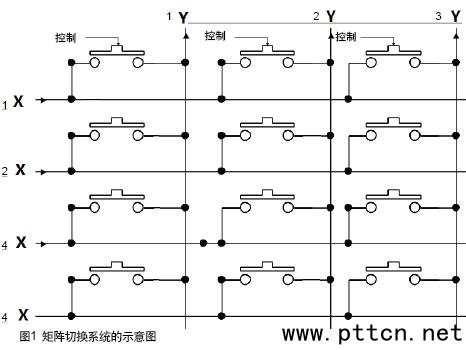

     矩陣切換器的工作原理是：矩陣切換器收到控制鍵盤的切換命令后將對應的輸入切換到對應的輸出。切換部分的核心為一個X×Y的交叉點電子開關，通過控制交叉點開關的斷開和閉合可以實現X方向的任意輸入和Y方向的輸出聯通，假如將攝像機接入X方向的輸入，監視器連接在Y方向的輸出，不難想象，通過電子開關的閉合、斷開，可以在任意一個監視器上看到任意一個攝像機的圖像（圖1為矩陣切換系統的示意圖）。

    大量使用這種交叉點電子開關芯片，經過合理的級聯組合，再加上輸出模塊、中心控制模塊、電源模塊等就可以構成一個復雜的視頻矩陣切換器。下面舉例說明矩陣切換的具體工作過程：

    用戶想要觀看某一個攝像機的圖像，首先通過操作鍵盤輸入對應的攝像機號碼，比如128號攝像機，輸入完畢后鍵盤將用戶的操作命令按照定義好的通訊協議轉換為控制命令傳送到矩陣主機，矩陣主機的中心控制模塊接收到控制命令后，分析接收到的數據，因?yàn)橛泻芏嘁曨l輸入模塊，首先找到對應的視頻輸入模塊（比如本例第128號攝像機對應的輸入模塊），發出開關閉合命令，視頻輸入模塊將圖像切換到底板的視頻輸出總線，中心控制模塊同時控制輸出模塊疊加相關的顯示信息，比如攝像機標題、分區、標識等到視頻信號。當用戶想要控制前端動點設備時，中心控制模塊會根據用戶選擇的通訊協議參數，通過通訊控制端口發出控制命令來實現控制操作。
