①H.264的baseline,不采用B幀編碼和CABAC; ②搜索范圍選取16; ③量化參數選取32; ④1/2像素插值; ⑤只使用1個參考幀; ⑥編碼P幀宏塊的時只采用16×16,16×8,8×16,8×8,Intra16×16五種模式。 H.264編碼器經過一系列優化后即可用于本系統,其工作流程如圖3所示。

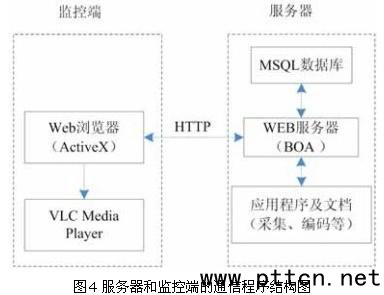

3)視頻網絡傳輸 考慮到B/S模式拓展性好、維護和升級容易、安全度較高等優點,系統采用B/S模式。用戶只需要在遠程客戶機的網頁地址欄內輸入服務器的IP地址,通過瀏覽器就能實時查看現場視頻畫面。 系統網絡通信程序的設計包括服務端和監控端的設計,其中監控端采用通用的IE瀏覽器即可,主要是服務器部分的設計,包括構建WEB服務器[4](主要涉及BOA Web Server的移植及配置, CGI腳本的創建)、C語言實現CGI(通用網關接口)、實現嵌入式數據庫和制作簡單網頁等。其中,CGI為WEB服務器和應用程序的接口,如通過CGI程序?qū)h(yuǎn)程設備的進行參數設置;采用嵌入式數據庫MSQL用于存取系統的重要信息,如用戶的帳號、密碼,攝像頭參數等。采用B/S模式后,服務器和監控端的通信程序結構圖如圖4所示。
系統充分發揮了OMAP5912的雙核優勢,實現了視頻實時采集、存儲、編碼及網絡傳輸。視頻監控用戶界面效果圖如圖5所示。
結語 設計和實現了基于OMAP5912的遠程視頻監控系統,系統充分發揮了OMAP5912的雙核優勢,實現了服務器端進行視頻的實時采集、存儲、編碼及網絡傳輸,而監控端的PC機可以通過IE瀏覽器查看監測點的視頻,也可以設置視頻的分辨率、亮度、對比度等參數。經實際運行表明,系統運行穩定,視頻流暢,能夠滿足遠程視頻監控的要求。 參考文獻: [1]彭啟琮.開放式多媒體應用平臺—OMAP處理器的原理及應用[M].北京:電子工業出版社,2005:10-50 [2]王新敬.OMAP平臺下嵌入式系統攝像頭驅動設計與實現Linux系統攝像頭驅動設計與實現[J].北京電子科技學院學報,2006,14(2):59-60 [3]楊繼華.基于嵌入式Linux的遠程圖像監控系統[D]. 中國期刊網,2005:18-14 [4]班建民.基于嵌入式Web的遠程監控系統設計[J].微計算機信息,2005,21(7)
