主頁（http://www.130131.com）：談一談雙絞線視頻傳輸器和如何選擇雙絞線

       安防監控系統,多媒體網絡教學系統,液晶、等離子平板多媒體廣告工程,大屏幕LED幕墻顯示工程,大型投影設備演示系統,工業自動化控制系統,大中型音視頻會議,醫療監護顯示系統,銀行、證券、金融信息顯示系統,遠距離網絡服務器監控,大中型中央控制系統,軍事演習指揮系統。

【雙絞線傳輸設備應用簡介】
　　雙絞線的使用由來已久，在很多工業控制系統中和干擾較大的場所以及遠距離傳輸中都使用了雙絞線，我們今天廣泛使用的局域網也是使用雙絞線對。雙絞線之所以使用如此廣泛，是因?yàn)樗�具有抗干擾能力強、傳輸距離遠、布線容易、價格低廉等許多優點。雙絞線對信號也存在著較大的衰減，視頻信號如果直接在雙絞線內傳輸，也會衰減很大，所以視頻信號在雙絞線上要實現遠距離傳輸，必須進行放大和補償，雙絞線視頻傳輸設備就是完成這種功能。加上一對雙絞線視頻收發設備后，可以將圖象傳輸?shù)?至2km。

　　雙絞線和雙絞線視頻傳輸設備價格都很便宜，不但沒有增加系統造價，反而在距離增加時其造價與同軸電纜相比下降了許多。所以，安防監控、多媒體網絡教學等等系統中用雙絞線進行傳輸具有明顯的優勢：

1）傳輸距離遠、傳輸質量高。
　　由于在雙絞線收發器中采用了先進的處理技術，極好地補償了雙絞線對視頻信號幅度的衰減以及不同頻率間的衰減差，保持了原始圖象的亮度和色彩以及實時性，在傳輸距離達到1km或更遠時，圖象信號基本無失真。如果采用中繼方式，傳輸距離會更遠。

2）布線方便、線纜利用率高。
　　一對普通電話線就可以用來傳送視頻信號。另外，樓宇大廈內廣泛鋪　　設的5類非屏蔽雙絞線中任取一對就可以傳送一路視頻信號，無須另外布線，即使是重新布線，5類纜也比同軸纜容易。此外，一根5類纜內有4對雙絞線，如果使用一對線傳送視頻信號，另外的幾對線還可以用來傳輸音頻信號、控制信號、供電電源或其它信號，提高了線纜利用率，同時避免了各種信號單獨布線帶來的麻煩，減少了工程造價。

3）抗干擾能力強。
　　雙絞線能有效抑制共模干擾，即使在強干擾環境下，雙絞線也能傳送極好的圖象信號。而且，使用一根纜內的幾對雙絞線分別傳送不同的信號，相互之間不會發生干擾。

4）可靠性高、使用方便。
　　利用雙絞線傳輸視頻信號，在前端要接入專用發射機，在控制中心要接入專用接收機。這種雙絞線傳輸設備價格便宜，使用起來也很簡單，無需專業知識，也無太多的操作，一次安裝，長期穩定工作。

5）價格便宜，取材方便。
　　由于使用的是目前廣泛使用的普通5類非屏蔽電纜，購買容易，而且價格也很便宜，給工程應用帶來極大的方便。

雙絞線相關知識：

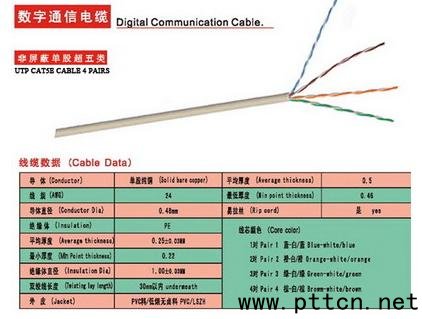

五類非屏蔽雙絞線 沒有抗拉絲，價格同超五類相差不大；
超五類非屏蔽雙絞線采用8條芯線和1條抗拉線，芯線顏色分別為白橙、橙、白綠、綠、白藍、藍、白棕和棕。超五類非屏蔽雙絞線通常只被應用于100Mbps快速以太網，實現工作組交換機到計算機的連接。

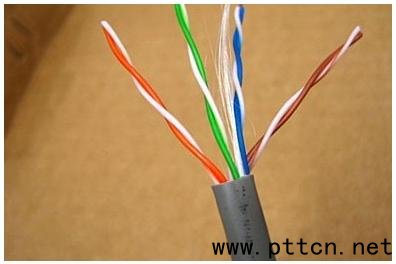

中間很多的白絲就是抗拉線

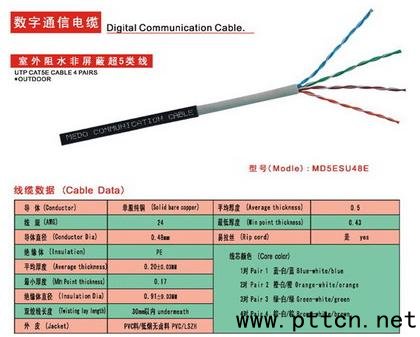

室外的話，我們建議采用防水的超五類雙絞線

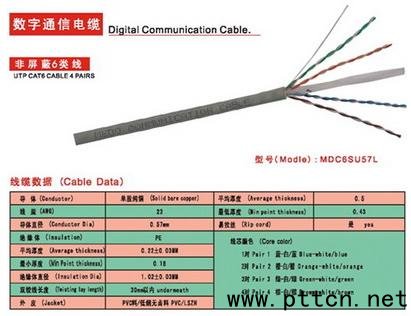

       當然中間有骨架的超6類線也不錯，六類非屏蔽雙絞線在外形和結構上與超五類非屏蔽雙絞線有一定的差別，不僅增加了絕緣的十字骨架（如下圖），將雙絞線的4對線分別置于十字骨架的4個凹槽內，而且電纜的直徑也更粗。電纜中央的十字骨架隨長度的變化而旋轉角度，將4對線卡在骨架的凹槽內，提高電纜的平衡特性和抗串?dāng)_能力，同時還保證在安裝過程中電纜的平衡結構不遭到破壞。

　　標準的超五類網線 CAT 5/24AWG技術規格中100米環路的電阻大概是19歐姆，單向100米是9歐姆，不合格產品100米環路電阻會超很多的，劣質的網線，一般采用的不是真正的銅芯，而是一種參雜了鐵、鋁、銅的混合導線，成本上當然比采用純銅的便宜不少。一般質量較好的5類雙絞線整箱的價格在450元左右，并且手感飽滿，可以任意彎曲，銅芯不軟也不硬，長度在300米左右，價格1.5元左右。而那些質量低劣的產品往往手感偏硬，網線有凹陷感，打開之后線與線之間的絞合密度較差，將會引起電纜電阻不匹配，會造成近端串?dāng)_縮短傳輸距離，降低傳輸速度。

雙絞線安裝中出現的圖像干擾問題：
1、設備漏電產生斜紋干擾及高頻干擾：先檢查攝像機 防護罩 監視器 DVR等有源設備是否有漏電情況，另外將雙絞線產品外殼接地，檢查網線做延長接線時接口是否有問題；
2、圖像彩色變黑白或色彩太淡：如果是采用的被動+主動的方式，那就調主動端的四位DIP開關或亮度補償及色彩增益旋鈕，還是不行的話就更換為主動+主動，也就是都換成有源的。
3、單路雙絞線傳輸時，圖像發生扭曲和抖動：應該是發射端和接收端的1和2端子沒有對應，相互對調就可以了；
4、用一條五類網線傳輸4路圖像，有一路正常，其他有串影的情況：應該是沒有按標準的方式壓線或夾線；
5、應用多路雙絞線傳輸圖像時會出現圖像非常亮或是產生雪花，更嚴重會有扭曲，圖像跳動：應該是各路信號強弱不同所致，應根據實際的安裝距離采用被動+被動；被動+主動；主動+主動的配合，一般有多段式補償及增益微調旋鈕，適用不同的傳輸距離，并先單獨調整各路圖像的增益和補償。
雙絞線使用問題
1、五類線在施工布線時可以與一般的電話線、電腦網絡線、同軸線一起走，盡量不要與強電走，這樣容易產生干擾。
2、一條網線有4對，可以自由安排，可以傳四路圖像，也可以傳1路圖像+1路音頻+RS422,RS485信號，當然建議施工中考慮備用線纜。

正確認識同軸與雙絞線傳輸技術
       1.雙絞線視頻傳輸系統，具有較強的抗共模干擾能力。在有些應用工程中，如多信息綜合布線系統，優勢很大，在某些監控工程中，其綜合成本與同軸電纜差不多，或低于同軸系統（但圖像質量還有待進一步努力提高）。這些優點，產品生產廠家已經宣傳的有過之無不及；值得注意的是，許多工程商被誤導的已經不知道東南西北了。他們說，同軸電纜衰減比雙絞線大多了，同軸電纜有干擾等等，認為雙絞線一片大好，沒有缺點。有的工程商就是因?yàn)橄嘈帕诉@種誤導宣傳，工程圖像質量達不到要求，被晾到了工程現場。
(中國集群通信網 | 責任編輯：陳曉亮)
