主頁（http://www.130131.com）：綜合布線系統與閉路監視電視系統的配合

    綜合布線系統是各種房屋建筑或小區內的基礎設施，在為建筑物或小區內的使用者服務的同時，起到保證生產活動、居住生活和公共服務等能正常進行的重要作用。本文以綜合布線系統與監控系統為例，論述各個系統應如何配合，期給讀者一點借鑒。

    在安防工程建設、智能化建筑或智能化小區內配備有各種公用設施（例如給水、排水、電力、燃?xì)�、電視、監控、通信線路和計算機網絡等系統）和相應設備（如建筑自動化控制系統），它們都是附屬在房屋建筑或小區內的基礎設施，為在建筑物或小區內的使用者服務，起到保證生產活動、居住生活和公共服務等能正常進行的重要作用。作為通信網絡技術設施的聯系紐帶——綜合布線系統，與房屋建筑、計算機網絡及其它系統有密切關系，它們存在于同一個整體內，既是相輔相成、彼此結合的統一體，也有各自獨立的不同性。因此，在工程設計和安裝施工時，必須與房屋建筑和其它設施設計和施工單位配合協調，采取通盤考慮和妥善處理方式，及時解決問題，以保證達到正常使用的目的和要求。

    在制訂安防工程建設、智能化建筑和智能化小區內綜合布線系統的技術方案中，除通信網絡、計算機網絡和建筑自動化系統外，還有閉路監視電視系統。為此，必須充分了解和掌握其使用特點、技術功能和發展趨勢等，認真分析研究，以便選用技術先進、經濟合理和切實可行的方案。

閉路監視電視系統的組成和網絡結構
    閉路監視電視系統一般設在民用設施中，有時也稱之為民用閉路監視電視系統。其設置場合有工業企業、金融商貿和交通運輸及重要性質的智能化建筑等，其中工業企業因生產過程中條件惡劣（如高溫、高粉塵、放射性輻射較強）、生產人員不易直接觀察。為保證產品質量、提高生產效率、確保生產設備和人員安全，必須邊操作、邊觀察的生產崗位，應設生產過程閉路監視電視系統。除上述外，其它場合主要用于防盜、防災、監控和業務活動以及生產管理等。智能化小區一般用于防盜、防災、監控、查詢和訪客等。閉路監視電視系統主要功能是以電纜或光纜線路傳輸方式，在特定范圍內傳送圖像信號、達到遠距離監視控制目的。此外，閉路監視電視系統還用于醫療機構、教育基地和金融事業等場合，今后應用范圍和使用場合會擴大和增多。

    閉路監視電視系統一般由攝像、傳輸、控制和顯示（監視）等四個主要部分組成，其中控制和顯示（監視）部分根據系統規模常合設一起，組成監控點或合設在監控室。攝像部分是根據監視目標照度選用不同靈敏度的攝像機。監視目標的最低環境照度應高于攝像機最低照度的10倍。傳輸部分是傳輸信號線路，根據傳輸距離遠近、監視點分布范圍及傳輸頻帶等因素，選用相應的傳輸媒質，如同軸電纜或光纜。

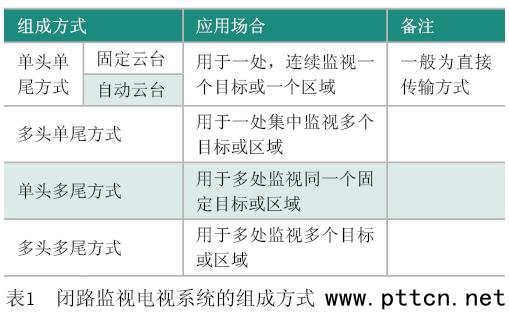

    由于閉路監視電視系統用于不同的場合，且有不同監視目的、監視目標的多少和監視的具體內容各異，這就需要選用不同的設備和不同的組合方式，構成各式各樣的閉路監視電視系統。圖1和表1中所示的就是最常見的幾種組成方式。

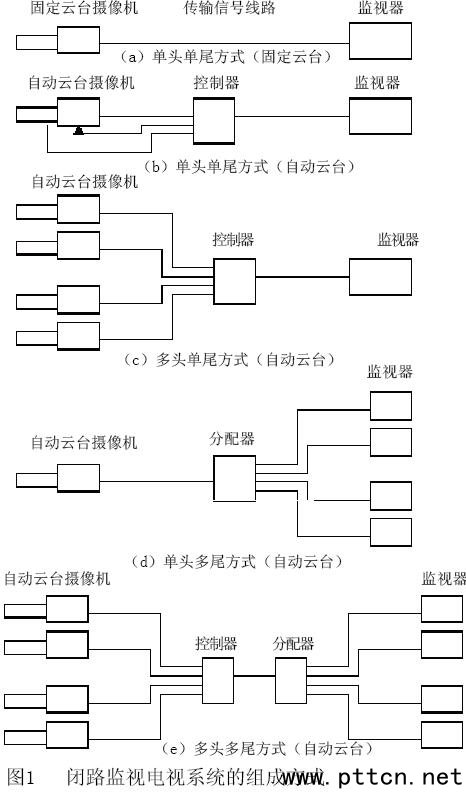

    圖1（a）是閉路監視電視系統中最簡單的組成方式，采用視頻信號直接傳輸方式，由攝像機接收電視視頻信號信息后，經傳輸信號線路同軸電纜，傳送終端監視器上重現攝像機攝取的圖像，固定云臺只能攝取固定角度的圖像；自動云臺是攝像機具轉動角度攝取不同角度的圖像。這種網絡結構極為簡單，在近距離單頭單尾的監視系統中，傳輸部分是75Ω視頻電纜，若需利用綜合布線系統中的對絞線對稱電纜傳輸視頻信號，應在攝像機端和監視器端要設置阻抗匹配轉換器。圖1其它組成方式的網絡結構較為復雜，需增加控制器或分配器等器件。

    在安防工程建設、智能化建筑和智能化小區中常設有閉路監視電視系統，綜合布線系統工程中需要與其互相配合協調。為此，應執行國家技術監督局和建設部聯合發布的《民用閉路監視電視系統工程技術規范》（GB50198-94）中有關規定。

傳輸信號線路傳輸媒質的選用
    閉路監視電視系統線路采用的傳輸媒質，根據不同傳輸方式和傳輸距離等因素，選用相應纜線和設備，有以下要求。

    1、如傳輸距離較近，可采用同軸電纜傳輸視頻基帶信號的視頻傳輸方式。

    當傳輸?shù)暮诎纂娨暬鶐�信�?hào)，在5MHz點的不平坦度大于3dB時，宜加電纜均衡器；當大于6dB時，應加電纜均衡放大器。

    當傳輸彩色電視基帶信號，5.5MHz點的不平坦度大于3dB時，宜加電纜均衡器；大于6dB時，應加電纜均衡放大器。

    2、傳輸距離遠、監視點分布范圍廣，或進入有線電視電纜電視網時，宜采用同軸電纜傳輸射頻調制信號的射頻傳輸方式。

    3、傳輸距離很長、避免強電磁場干擾及特殊場合，用傳輸光調制信號光纜傳輸。有防雷要求時用無金屬結構部件光纜。

    4、選用同軸電纜或光纜時，還應滿足：
·同軸電纜在滿足衰減、屏蔽、彎曲、防潮性能要求下，宜選用線徑較細的同軸電纜，以減少銅金屬消耗和降低工程建設投資；
·光纜除應滿足衰減、帶寬、溫度特性、物理特性和防潮等要求外，在建筑物內部敷設時，其光纜結構宜采用聚氯乙烯外護套，或具有阻燃、非燃性能的塑料外護套。采用聚乙烯護套時，應采取防火措施。

    5、閉路監視電視系統中視頻電纜采用實芯聚乙烯同軸電纜，常用型號為SYV型。為保持視頻信號優質傳輸水平，其傳輸距離有所限制。具體限制值（簡稱限值）是5YV-75-3型同軸電纜不宜長于50m，SYV-75-5型不宜長于100m，SYV-75-7型不宜長于400m，SYV-75-9型不宜長于600m。若采取有效的技術措施，保持視頻信號良好傳輸水平，上述各個傳輸距離可加長一倍。
