    本文研究一種基于Zigbee技術的家用無線網絡平臺.分析了Zigbee網絡協議，探討了用Zigbee技術構建家用無線網絡的關鍵問題對網絡拓?fù)浣Y(jié)構，網絡路由算法和網絡采樣策略等問題進行了討論并提出了解決方案通過構建的家用無線網絡對脈搏信號進行監護實驗.結果表明，基于Zigbee技術構建的家用無線網絡是可行的，該無線網絡在家庭監護中將有廣闊的應用前景.

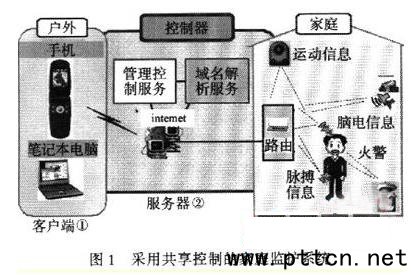

    隨著計算機技術、通信技術、控制技術的發展和人們物質生活水平的提高，家居智能化的研究成為國內外的一個研究熱點.與此同時，隨著我國老齡化社會的加劇，通過易組織，低成本，高效率的家庭智能化網絡實現長期的家庭監護，對提高人們生活質量，減少醫療費用也具有重要意義.為此，提出了基于共享控制的家庭監護系統.圖1是采用共享控制的家庭智能監護系統示意圖.

    家庭設備信息和人體信息如腦電波、脈搏信息等通過無線網絡發射，經家庭網絡路由傳送到互聯網上的專用服務器中.家屬或醫院可在世界上任何地方，通過計算機調查服務器中所記錄的人體活動和設備的情況.這樣做不但能實時地得到當前的活動情況，通過指令控制家居中的設備，還能調查任一時段內的歷史信息及變化傾向，為正確、及時進行醫療監護提出建議和措施.

    以前針對智能家居研究的網絡構建采用的無線方式有射頻(RF)技術，IEEE802.11及藍牙技術等.但這些技術都沒有完全滿足家庭網絡易組織、低成本、低功耗等要求.Zigbee協議是一種基于IEEE80215.4標準的無線協議，主要應用于低通信速率，低功耗設備的組網.該通信設備支持250kbit/s的數據傳輸速率，可以實現l點對多點的快速組網.鑒于Zigbee無線網絡的上述特點，可將其用于構建家用無線網絡平臺.

l、Zigbee網絡協議簡析

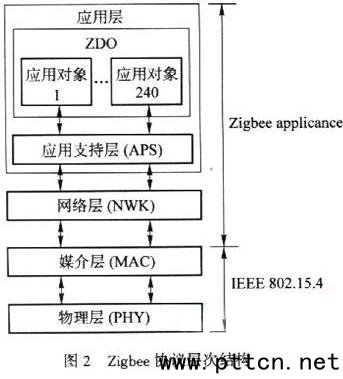

    Zigbee網絡協議棧采用開放系統互連模型(OSI).如圖2所示.每一層都實現一部分通信功能.并向高層提供服務.IEEE802.15.4標準只定義了PHY層和數據鏈路層的MAC子層PHY層由射頻收發器以及底層的控制模塊構成MAC子層為高層訪問物理信道提供點到點通信的服務接口.ZigbeeAlliance定義了網絡層、應用層與安全層規范.NWK負責網絡層工作，使用IEEE802.15.4MAC所提供的服務完成工作，并提供數據收發與管理服務供上層協議調用NWK之上的APS，ZDO應用框架與應用對象等都屬于應用支持層(APL).APS使用NWK所提供的數據進行傳輸服務.

    多路選擇是APS的重要功能，提供上層應用程序使用網絡數據傳輸服務的Endpoint(如同TCP/IP的socket)匹配網絡地址，這樣在兩個通信端點間能讓多個應用程序循環使用APSZDO則是整個Zigbee網絡設備的控制中心，它使用NWK與APS提供的管理服務，并匹配Zigbeedeviceprofile(ZDP)規范.Zigbee網絡支持3種類型拓?fù)浣Y(jié)構：星形結構，網格狀結構和族狀結構，如圖3所示.其中網格狀和族狀結構屬于點對點的結構星形網絡中，所有節點都與中心協調器通信，節點間不能直接通信而點對點網絡中的節點彼此都在其輻射范圍之內，任何兩個設備之間都可以通信.

2、關鍵問題的考慮
2.1網絡拓?fù)浣Y(jié)構的選擇
    在Zigbee協議支持的3種網絡拓?fù)浣Y(jié)構中，星形拓?fù)渚W(wǎng)絡最簡單.每個被監控設備可以作為精簡設備終端連接入網，節省能量，計算量小.在家庭監護系統中，設備可能分布在多個房間，被監護對象也可能在多個房間中活動，而星形網絡中節點的無線通信范圍很小(幾十米)，網絡覆蓋范圍有限，不利于網絡功能的擴展.

    網狀網絡中的每個節點都可以作為路由節點，因此，原節點的數據流可以通過多個路徑到達網絡控制點.如果某一個節點與網絡斷開，數據流可以選擇另一條路徑進行傳輸，因此具有較強的健壯性.但網絡中的設備都需是全功能設備，能量消耗大;同時，網絡中數據流的路由節點增加了網絡的延時.

    族狀結構結合了星形結構和網狀結構的優點.為了節省能量，監控設備和生理數據采集終端可以作為網絡中的端節點，結構節點少.同時協調器可以作為網絡控制器采集網絡中的數據.網絡具有可擴展性，可以增加路由節點，擴展覆蓋范圍，因此該家用無線網絡采用族狀網絡拓?fù)浣Y(jié)構.

2.2網絡路由協議的設計
    路由協議直接關系到無線網絡的性能.路由協議設計的首要問題是要求其計算復雜度小，能耗小.其次由于被監護對象的移動性，網絡拓?fù)涞慕Y(jié)構可能發生改變，因此要能滿足動態路由的要求.

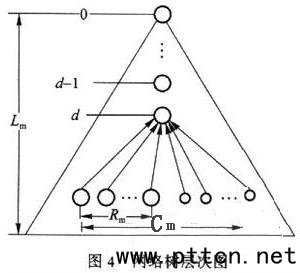

    Zigbee支持Cluster-tree，AODVjr及兩者的混合模式等路由算法.AODVjr算法是針對AODV算法的改進，以達到計算量小及節能的目的，但算法較復雜，Cluster-tree算法適合樹狀拓?fù)浣Y(jié)構.圖4為網絡樹層次結構圖.

    圖中，Lm為最大網絡深度，Cm為最大的子節點數，Rm為子節點中最大的路由節點數.

    節點的地址空間Cskip的計算公式為

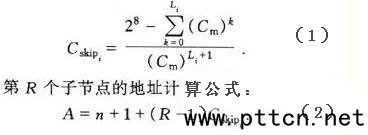

式中：n為父節點地址;R為子節點序號1～Cm.
假設某個節點的地址是N，目標節點的地址是D，Cluster-tree路由算法如下：
①如果待傳輸數據的目的節點地址是本身地址，將數據包交上層處理，否則轉②.
②如果待傳輸數據的目標節點是自己的鄰居節點(路由表中有路由信息)，直接發送數據給鄰居節點，否則轉③.
③判斷并轉發子節點或父節點地址.

如果D>N并且，將數據包轉發給父節點;
如果D>N且D≤，將數據包轉發給地址為的子節點.
