車載動態取證系統可讓交通執法部門在上路處理違章事件時，很好地完成取證工作，并對后期相關數據、信息的處理及管理均起到有效的作用。本文將為您介紹車載動態取證系統的技術組成及可有效的功能實現。

什么是車載動態取證系統
目前，交通執法部門如交通警察、運輸管理部門等，在公路現場處理違章事件時，經常會遇到一個最大的問題——取證難，例如無法記錄車輛違章過程中的信息，或沒有紀錄到違章車輛的標志特征，從而導致難以處理違章行為；在進行車輛稽查時，無法查詢車輛歷史違章和未處理的違章信息；遠程指揮中心無法獲取執法現場具體情況（如照片、視頻信息）等。

從現在看來，解決類似上述公路現場執法取證難的有效方案就是采用車載動態取證系統。該系統是指采用先進的數字視頻處理技術，在警車或其它執法車輛上安裝車載終端，對執法過程中的視音頻信息、圖片信息、雷達測速信息、GPS衛星定位信息等，進行采集保存處理；判定車輛是否違章駕駛；通過分析車輛特征信息辨認車輛是否存在未經處理的違章記錄；系統還可通過無線網絡將現場信息上傳至指揮中心，后臺軟件可對違章數據進行檢索、編輯、入庫、生產罰單等后續處理工作。

市場對車載動態取證系統的需求
1.證據鏈要完整可靠
取證系統需提供執法人員完整的證據鏈，以便在當事人對執法機關的執法決定不服時提供準確、清晰的違章證據。該證據鏈需具備以下特點：
·執法事件發生的時間、地點能反映執法過程的視音頻錄像資料，并可接入雷達測速儀等設備；
·采用水印或加密技術，錄像或照片等信息應不可私自改動；
·證據必須準確、可靠，例如雷達測速誤差值必須符合國標要求。

2.具備智能化、網絡化功能
智能化、網絡化是視頻數字處理技術未來發展的大方向，車載動態取證系統也應符合技術發展的趨勢。

智能化技術可通過機器視覺大大節約人力資源，減少操作人員的工作量，提高工作效率；網絡化則通過無線網絡傳輸功能，方便中心和車輛終端直接的數據交互，便于溝通。

3.車載環境使用需求
系統應滿足車載環境下高可靠性的要求；能在振動、顛簸、高溫等惡劣環境下長時間無故障運行；環境適應性和電磁兼容等項目應符合國家相關技術標準。

車載電源電壓變化范圍很大，取證系統電源應滿足寬幅電壓輸入、抗沖擊等性能；并盡可能的減小系統使用功耗。

優秀的車載動態取證系統應具備功能
一套有效的、能滿足以上需求的車載動態取證系統，就是可規范駕駛行為，降低因違章行駛導致的交通事故率；此外，系統還需起到預防襲警、保護警員等作用。它需要具備強大的后臺處理能力、可操作性強、智能化、無線網絡傳輸、可在夜間環境使用等功能。

1.強大的后臺處理能力
便捷的違章數據檢索
車載動態取證系統獲取的信息量很大，對全天的錄像進行檢索處理，其工作量也很大，如果全部視頻回放檢索，可能會造成“半天拍違章，半天做罰單”的問題，且操作人員無法集中精力不間斷地觀看枯燥的道路視頻圖像。目前解決該問題的辦法有：車載前端主機在抓取違章紀錄的同時，對不同的違章信息進行分類標記處理，以降低后臺檢索的難度。

數據長期存儲
車載動態取證系統前端獲得到的數據經過處理后，需在后臺數據庫長期保存以備日后查找，如何解決違章信息長期存儲是一個難題。從目前來看，解決此問題的方法是可將數據存儲在大容量的磁盤陣列中，并及時刪除或轉移過期數據。

2.可操作性強
目前市場上車載動態取證系統多為拼湊組裝，例如手動改變攝像機角度或使用鼠標鍵盤操控，產品操作性能不好。而取證系統終端操作應簡易實用，車載云臺控制、雷達測速控制、視頻數據顯示回放控制等功能，應集中在一個專用的車載鍵盤或手控器上實現。

3.智能化功能
由于車載動態取證系統在使用中，外界場景變化明顯，因此實現智能功能技術難度很高，例如車牌識別功能，在天氣或時段發生變化時，車牌識別的準確率會受到很大影響，這就要求車牌識別算法能適應不同環境變化的需要。

4.無線網絡傳輸功能
證據通過無線網傳對實時性、準確性、安全性要求極高，因此，應選擇合適的無線網傳模式和加密方案。

5.夜間環境使用
系統應具備全天候使用的性能，即不受外界光線條件變化的影響，在夜晚低照度或黑光情況下，可提供輔助光源進行補光，系統還需支持紅外或白光等補光模式。

車載動態取證系統實現方案
1.系統組成結構

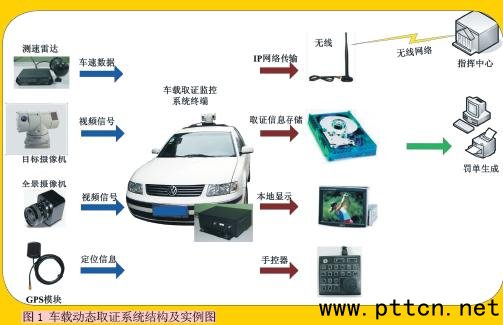

車載動態取證系統的結構如下（見圖1）：
·系統終端：車載終端安裝在執法車輛上，用于對車輛的違法行為的取證；可對車牌進行黑白名單比對，并查詢嫌疑車輛；
·網絡傳輸設備：將車載終端取證信息上傳中心；
·車載動態取證系統后臺軟件：分析和處理違章信息。
