主頁（http://www.130131.com）：基于CC1101的無中心數字對講機設計(2)

    為了提高系統穩定高質量的能源和準確的脈沖信號。CC1101單獨使用了27 MHz的無源晶體振蕩器，MCU則采用8 MHz，DSP與AIC23B共同使用一個12 MHz晶體振蕩器，DSP再用軟件設置為144 MHz。此時，DSP需要的內核電壓為1.35 V，外圍電壓為2．7～3．6 V，AIC23B需要1．5 V，其他器件工作在3.3 V。所以系統電源將采用5 V供電，然后用LDO穩壓器，分別降成各個器件所需的電壓。

4 系統軟件設計
    系統軟件設計包括MCU和DSP兩部分。MCU部分包括各硬件驅動程序和各硬件間的協調調度，以及通信協議程序；DSP的主體是語音處理算法的設計。這里主要討論MCU程序設計。

    CC1101擁有卓越的數據包處理能力。發送時，只需簡單設置寄存器，當用戶往CC1101內的TXFIFO寫入數據后，器件自動在數據包內增加前導字節(長度可控)，同步信息，CRC16校驗，并根據寄存器設置將FIFO內寫入的頭兩個字節數據標志為長度信息(此功能可選)和地址信息(可選)。接收狀態下，器件自動偵測前導碼，同步碼，地址信息和計算并比較CRC16。此外，CC1101還支持變長數據包格式和交織功能。這些原本需要復雜算法和巨大運算量和存儲空間的功能由硬件支持，MCU的編程難度大大降低，其負荷也大為減輕。

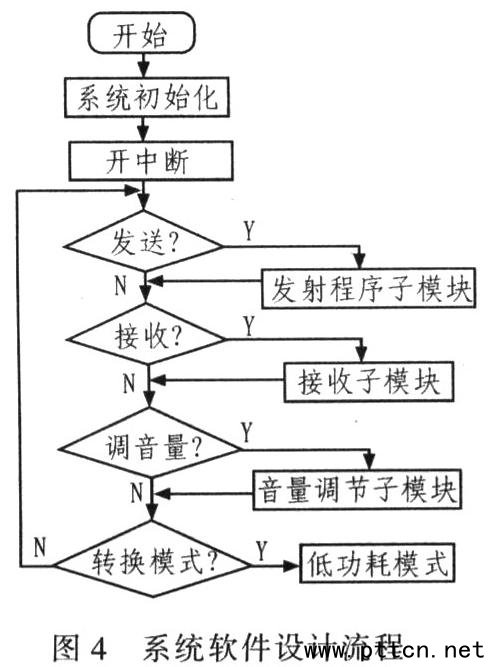

    程序采用中斷程序+循環主程序的方式。將最緊急需要立即處理的事件，設置為高優先級中斷，以便在多個中斷同時申請中斷時能夠優先得到響應。中斷2～6分別是MCU與DSP和CC1101的數據收發及鍵盤信號監測。由于MSP430的速度很快，其他事件的處理都放在主程序中，循環執行。為了節省能量，若無外部信號要處理，主程序循環一段時間后，系統轉入低功耗模式中。MCU程序的開發環境為IAR Systems，采用匯編語言編寫。圖4為系統軟件設計流程。

5 CC1101編程要點
    CC1101的寄存器眾多，包括狀態寄存器將近80個，若手動配置容易出錯，因此Chipcon公司提供了SmartRF Studio射頻仿真軟件。該軟件可根據程序員的需求(包括頻率，速率，調制方式，等)自動給出一組最佳的寄存器配置參數，若與TI公司的相關評估板聯用，還可以對射頻器件的PLL回路的晶體振蕩器選擇，頻道間隔，分頻，調制，數據格式，數據比率，RF射頻功率輸出進行仿真。用以評價RF PCB的層設計是否符合射頻設計規范。使無線電系統設計人員在沒計早期階段就能準確輕松評估RFIC，加快電子系統開發。但需要注意的是：CC1101器件處于idle狀態時才能對寄存器進行配置。CC1101的數據接口與控制接口復用。傳輸數據或命令主要依靠訪問不同寄存器進行區別，地址與命令／數據則是依靠時序區別。

    CC1101有2個64字節FIFO，一個接收數據(RX FI-FO)，另一個發送數據(TX FIFO)。FIFO控制器能偵測RXFIFO是否上溢和TX FIFO是否下溢。但是寫FIFO時，MCU必須控制TX FIFO是否產生溢出；讀RX FIFO時，MCU也必須避免讀空值，這些錯誤CC1101都無法偵測到。

6 結束語
    針對傳統模擬對講機僅單工通信和頻譜利用率不高的缺限，提出一種基于CC1101的無中心數字對講機設計方案，該設計方案可應用于搶險、救災、野外作業等缺乏基礎通信設施的環境。射頻模塊電路設計是方案中的重點，無論是儀器測得的參數還是反復實地測試都表明射頻部分的電源、接地和阻抗匹配不僅極大影響通信距離也密切關系通信質量。由于未使用功率放大器和所用天線增益較低(2 dB)，該系統的實際通信距離與當今主流模擬對講機相比尚有差距，但該設計方案仍對對講機的數字化研究工作有一定參考價值。
