主頁(http://www.130131.com):基于CC1101的無中心數字對講機設計 1 引言 2 整體設計方案 得益于微電子技術的長足進步和快速發展,射頻電路的靈敏度不斷提高,無線接收機在相應的發送設備不工作時也會有數據解調輸出,因而無線通信系統中有必要使用數據幀分組傳輸數據。還需要使用幀同步技術保證通信系統能從混亂的數據中識別合法的數據幀。由于在無線通信系統中存在干擾、噪聲、多徑、衰落等現象,使得無線通信信道在傳輸數字信息時經常出現誤碼,為此,常采用信道編碼技術,在幀中增加校驗碼元。在無線通信中,最常用的是CRC16,它可以糾正一定程度的隨機錯誤,但卻沒有能力糾正突發差錯的能力,需要用交織編碼的方法使其變成交錯碼。 此外,為保證通信的可靠性,還需要合理設置幀的長度。幀長與編碼方式有關,曼切斯特編碼時不要超過256字節,若采用其他方式,則不要超過64字節。采取短幀方式通信有利于降低干擾,但幀太短又會增加開銷,降低效率。此外,幀的長度還受硬件系統限制,如處理器的處理能力、緩沖、天線帶寬等。綜合各方面因素,這里采用圖1所示數據幀格式。由于語音信號一般比較微弱,根據Mu/A律編碼規則,容易出現長連“1”或長“0”情況。若出現這種情況,由于長時間不出現“0”點,接收端的本地同步信號的相位會逐漸漂移,甚至失步。若采用變換歸零或重新編碼的方式,又有可能降低系統抗干擾能力或頻帶利用率。為此,需要采用擾碼技術,消除長“1”長“0”。
為了實現一對一雙丁通話和一對多的廣播,該系統采用時分雙工(TDD)方式,分成接收和發送兩個時隙,保留1.5 ms時間作為射頻部分的收發轉換保護。 3 系統硬件設計 CODEC實現語音信號的采樣、模/數轉換、編碼后傳輸給DSP進行信號調理包括濾波壓縮等。在接收節點,則接收DSP傳來送的信號,數模轉換后還原成模擬語音信號,由于此時的信號比較微弱,加入音頻功率放大器MAX4368放大,再輸出至揚聲器。CODEC選用TI公司的TLV320AIC23B(以下簡稱AIC23B),與DSP的McBSP模塊實現無縫連接,串行傳輸數據;而DSP通過I2C總線初始化AIC23B。該系統采用主從模式,AIC23B 工作在主模式下,向DSP傳送收發數據所需的時鐘和幀同步信號。

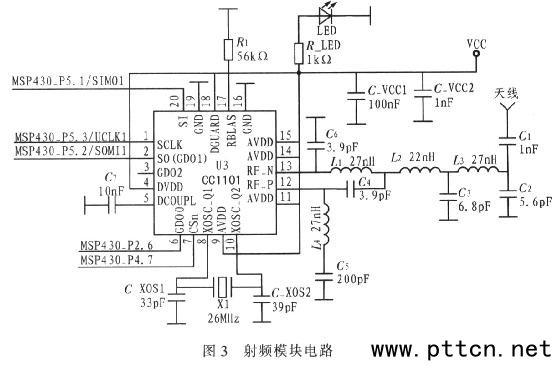

該系統采用1 M×16 bit的Flash以解決上電復位后DSP程序加載問題,需要20根地址線,但DSP的PGE封裝僅引14根地址線,因而使用CPLD映射到DSP的一個CE空間以擴展地址。具體連線方式請參看文獻[5]。 從DSP出來的語音信號經由MCU控制到達射頻模塊,加入前導冗余同步碼等構成幀后經交織發射。CC1101是TI公司一款高性?xún)r(jià)比的單片UHF收發器,為低功耗無線電應用而設計。它是CC1100器件的加強升級版,靈敏度更高,功耗更小,帶寬更大。MSP430F149與CC1101采用SPI方式通信,MSP430F149工作在主模式,使用USART1模塊,3線模式,CC1101從模式,工作在403~425 MHz頻段內。射頻模塊電路如圖3所示。
射頻模塊布線是整個系統PCB板設計的中核心。外圍器件最好選用體積小的貼片元件,濾波電容盡可能接近器件引腳布置,這樣濾波效果會更好。盡可能將數字電路遠離射頻電路,因?yàn)閿?shù)字電路存在陡峭的上升下降沿,所以DSP和MCU都是射頻電路的巨大噪聲源。也可以考慮使用金屬屏蔽罩,雖然該辦法存在很多缺點,但仍然非常有效,而且在很多時候是隔離關鍵電路的唯一辦法。雖然CC1101的使用手冊給出了外圍器件的詳細參數,但實際應用中,很多時候阻抗匹配仍然需要重新測量計算,也要調整相應器件的參數。比如接地電容,由于PCB板存在分布電容,實際使用的電容要比推薦的略小一些。整個PCB板最好采用統一接地方式。雖然數字地會干擾射頻地和模擬地,但是若分開成3部分,最終總是有些高速信號線要穿過這些分開的接地點。
|
