主頁（http://www.130131.com）：智能家居系統核心技術探討（下）

    在上期中，我們主要介紹了智能家居系統中的通訊網絡架構與總線技術，本期將繼續為各位讀者介紹基于智能手機家庭自動化系統等各項技術，希望讀者喜歡。

基于智能手機家庭自動化系統
    GPRS是一種基于GSM系統的無線分組交換技術，提供了端到端、廣域的無線IP連接。它充分利用現有GSM網絡資源，具有不受通信線路及地區限制、保密性好、可靠性高、使用方便、靈活等優點，為遠程家電控制和安防監測系統設備間的通信提供了強大的平臺支持。

    智能手機基本都具有GPRS功能。它采用開放式操作系統，第三方可根據操作系統提供的API為智能手機開發各種擴展應用和提供各種擴展硬件，利用智能手機這一特性再加上智能手機足夠的屏幕尺寸和強大的數據、聲音、圖像處理能力，可輕松開發出用于遠程家電控制和安防監測的應用軟件，方便了用戶的操作。

    基于智能手機的遠程家電控制及安防監測系統利用人們隨身攜帶的智能手機與中央控制器進行會話，在中央控制器的控制下，通過相應的硬件和執行機構，實現對家電的遠程控制和家庭內部狀況的實時監測。

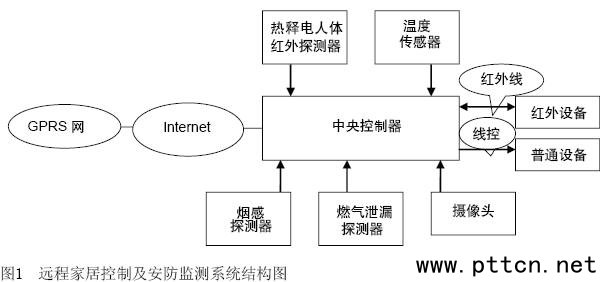

    系統總體結構如圖1所示，主要由智能手機、中央控制器、熱釋電人體紅外探測器、溫度傳感器、煙感探測器、燃?xì)庑孤┨綔y(cè)器、攝像頭、家電設備、Internet和GPRS網絡組成。

    其主要功能如下：智能手機經由GPRS網、Internet與中央控制器進行通信。用智能手機發送家電控制消息到中央控制器時，若所要控制的家電為紅外設備，中央控制器驅動紅外收發器向該設備發送相應紅外控制信號進行控制；若是普通設備，中央控制器驅動開關控制器對該設備進行控制。當熱釋電人體紅外探測器檢測到有人非法進入室內時，中央控制器啟動攝像頭拍攝入侵者照片，并發送非法入侵報警消息和入侵者照片到智能手機。當溫度傳感器檢測到室內溫度過高，并且煙霧探測器同時探測到煙霧超標時，中央控制器將火災報警消息發送到智能手機；當燃?xì)庑孤┨綔y(cè)器探測到煤氣等可燃?xì)怏w濃度超標時，中央控制器發送氣體泄漏報警消息到智能手機。智能手機接收到相應的報警消息后，播放報警音，并顯示盜竊者照片或其他報警信息。

控制器方式
    控制器是可編程家居自動化控制處理器，它具有信息接收、貯存、發送、管理和通信的功能，可以自動執行各種預設的控制程序，具有電話、網絡、短信、總線、無線多種通信接口，并可實現設備的遠程操作控制。

    控制器方式主要有拼湊型控制系統、主機式集中控制系統和智能控制中心。

1.常用的控制器
    拼湊型（功能間無關聯的孤立）控制系統，各個功能子系統獨立設計、自主工作，互不相連和交換數據。其集成方式多數體現為多個獨立系統互相拼合，其系統集成性、穩定性、擴展性必然下降。

    主機式集中控制系統，它可以是一個普通計算機、嵌入式或者單片機系統，系統的邏輯關系固定在主控制器上，有的可以通過軟件修改，添加新設備需要修改主控制器。分級集中控制系統是前一種類型的擴展，如果現場采集量較大，通常在中央控制單元和現場設備之間加入現場級的控制單元（PLC，單片機等），現場控制單元與中央控制單元之間使用RS-232。

    常用的控制器，采用普通計算機、嵌入式或者單片機系統。如V-Z8101B智能控制器，采用嵌入式結構設計，32位ARM9微處理器，8M SDRAM，8M FLASH 存儲器，可擴展到64M，可外接SD卡、RS232×1、RS485×1、PUT×1、USB2.0×1通訊端口。實現最大控制距離1200米，最大控制區域256個，最大控制設備種類256個，最大控制對象65536個。

2.智能家居電視遙控中心
    這是一種新型開放式家居自動化控制平臺，它是一種可視、簡單的家庭自動化控制新技術。它把家用電器的所處位置和狀態信號用電視機屏幕顯示出來，用電視機的遙控器在電視屏幕上選擇電器進行遙控操作的家庭自動控制系統。

    它由“智能家居電視遙控中心”和配套的功能模塊組成，使用一個標準電視遙控器，實現電視機收看功能和家用電器控制功能，在觀看電視的同時可以進行電器控制而不影響電視節目收看，而圖形化的控制界面操作簡單、使用方便。

3.用于會議系統的中控產品
    在目前高檔別墅住宅中，內容和功能相對比較完整的家居智能化系統，其智能化系統集成平臺主要采用用于會議系統的中控產品。

4.家庭網關
    高端應用中常采用家庭網關。家庭網關（Home Gateway）是戶內控制和網絡協議轉換的中心，利用家庭網關(Home Gateway)使所有可能的設備信息互通，實現環境自動控制、就地集中監控、網絡遠程監控。

    如“波創科技”的數字網關，嵌入式LINUX操作系統，32位350MHz CPU，又如海爾U-home數字家庭系統，以家庭網關為控制中心，集散式網絡控制系統，采用星形的網絡拓?fù)浣Y(jié)構，一個中央控制單元，采用e家佳聯盟標準無線通訊協議。

    霍尼韋爾HS-5000系統完全基于TCP/IP協議和以太網平臺運行，所有的音頻、視頻、控制、監視、狀態等信息全部數字化傳輸。家庭網關通過唯一的RJ-45接口連接到小區局域網，成為以太網上的一個普通節點，進而路由到Internet，網絡成為全部信息流的通道。在戶內，家庭網關將所用可能的設備整合為一個系統，成為就地集中控制和WAP/WEB和電話遠程控制的基礎。其支持戶內多系統多協議接入，如霍尼韋爾燈控系統以H-BUS總線接入，各分機以RS-485形式接入，信息家電通過PLC或RS-485總線接入，安防探頭直接接入防區擴展模塊等等，把各種設備和功能無縫整合一個家庭網絡系統，為未來業主實現了真正意義的高舒適度的智慧家居。

    新一代智能家居系統——數字家庭，家庭網絡以i Home為例，家庭服務網關有四個數據接口，即WAN、LAN、COM1和COM2。其通過主網關實現家庭內部網絡與外部網絡的互聯，通過子網關實現控制網絡與信息網絡的互聯。在實際應用上，主網關和子網關通常在物理上是合為一體的，多協議的網關具有外部網絡接口、內部局域網接口、控制網接口。家庭服務網絡整合了AP Bus和Q Bus兩種控制總線、有線和無線局域網、固定和移動互聯網。
