鐵路系統中的視頻監控系統一般分為兩部分：一部分稱為“綜合視頻監控系統”，一部分稱為“CCTV監控系統”。“綜合視頻監控系統”作為“通信系統”內“通信業務網”的一個子系統，負責車站重點部分(咽喉區)，區間公跨鐵區段，通信、信號機房內，牽引供電、電力供電機房內、外等的監控;“CCTV監控系統”作為“信息系統”內“旅客服務系統”的一個子系統，采用網絡化的視頻監控系統，實現站前廣場、進站咽喉、進站大廳、候車室、站臺等處圖像監視。兩者分開建設，但緊密相關，CCTV監控系統僅配置前端設備、后端顯示設備、視頻存儲設備、視頻服務器等視頻管理設備組成，由四電系統集成項目中的綜合視頻監控系統統一考慮。

　　詳解鐵路安防系統三級架構

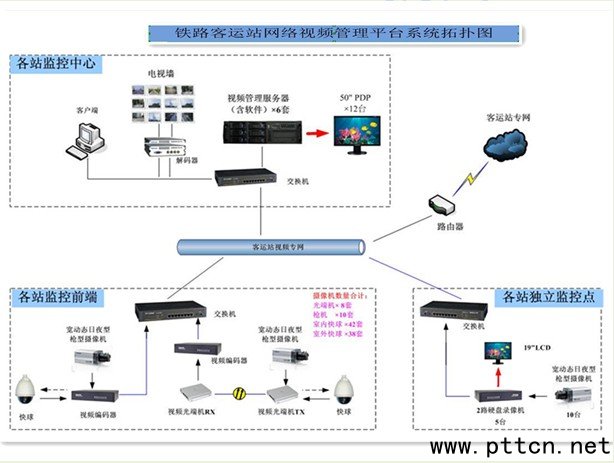

　　目前在鐵路系統中的“CCTV監控系統”就是我們常提到的視頻監控系統，該系統根據鐵路的運行模式，可把鐵路安防的網絡拓?fù)浣Y(jié)構設計為三級樹型拓?fù)浣Y(jié)構，一級節點為鐵路局監控中心，二級節點為鐵路局下屬各站監控前端，三級節點為各站獨立監控點，詳見如圖例一。

　　一級節點主要是各鐵路局監控中心，相當于平安城市的城市公安局總指揮中心。其連接各個鐵路系統，并根據需要有選擇地調用、控制、回放各個鐵路的視頻資源，一般設置工作站、目錄數據服務器、重要錄像資料的備份服務器等。

　　二級節點主要為鐵路局下屬各站監控前端，其存在大量的用戶，對本區段的視頻資源進行調用、回放、PTZ控制等。通常，在路局節點，一般設置多個客戶端工作站、存儲陣列、存儲服務器、流媒體服務器、解碼器、電視墻等終端，是系統真正的主干，也是應用的核心。同時，設立管理服務器，可以避免將其設在各前端監控站而帶來的不必要的設備投資，便于認證系統的集中管理。

　　三級節點為獨立監控點，設備分布廣，主要負責視頻的前端采集、編碼等。信息采集點位置的設置，原則上以行車室、站臺、道岔區為主，并充分結合利用防火、防盜、遠紅外監控、入侵檢測等其他聯防設備。

　　安防技術發展歷程

　　視頻監控技術發展以來，先后經歷了模擬視頻監控系統、數字視頻監控系統、模擬數字混合視頻監控系統、IP網絡視頻監控系統等發展階段。IP網絡視頻監控系統從圖像采集設備輸出時即為數字信號，以標準Internet網絡為傳輸媒介，基于標準TCP/IP協議，采用流媒體技術，實現視頻在網上的多路復用傳輸，并通過設在網上視頻流服務器，完成視頻流的轉發、報警等操作，以實現整個監控系統的指揮、調度、存貯、授權控制等功能。IP網絡視頻監控系統不僅具有傳統的本地數字監控系統所具有的計算機快速處理能力、數字信息抗干擾能力、便于快速查詢記錄、視頻圖像清晰及單機顯示多路圖像等優點，而且，能夠切實發揮寬帶網絡的優勢，通過IP網絡，覆蓋范圍可以到達的任何地方的監控目標組合成一個完整的、一體化的系統，真正適應目前視頻監控系統針對遠程、實時、集中控制的需求。IP網絡視頻監控系統主要有前端視頻采集設備、視頻數據傳輸媒介、中心服務器、監控工作站(客戶端)等幾大部分組成。目前鐵路視頻監控系統也普遍采用IP網絡視頻監控系統，為火車站、沿線電務、車務安全生產視頻監控業務以及公安、工務視頻監控提供統一的實現平臺。
