主頁（http://www.130131.com）：大華視頻綜合管理平臺方案助構建智慧大連
隨著平安城市建設的快速推進，視頻監控系統的規模和業務應用在持續增加，系統的復雜也度越來越高，特別是前端高清的全面推廣，隨之而產生的海量數據存儲，非結構化數據分析，檢索以及如何在這些數據基礎上拓展實戰應用，維護系統設備和服務的穩定運行，都是平臺設計需要考慮的問題。本文也將站在大連公安的視角上，提供一套適合大連公安的視頻綜合管理平臺解決方案。 平臺建設需要地區聯網，兼容前期建設的視頻資源和平臺，通過GB/T28181進行級聯和設備的接入。在需要的時候，接入省廳平臺，形成全省聯網乃至全國聯網。 根據大連的實際情況，平臺設計思路如下： 建設視頻數據共享基礎平臺，用來整合接入所有設備�；A平臺負責數據的匯聚、整理、分析，把人、車、物統一納入監管；在此基礎上實現GIS的統一展現，拓展應急指揮，安保巡檢等的掛圖應用； 建設運維管理平臺，負責對前端設備、支持SNMP協議的網絡設備、平臺服務等的監控和運維保障。同時，支持公安實際應用中對視頻質量的要求和硬盤異常，錄像完整等的要求； 建設智能實戰平臺，形成視頻圖像信息庫、案事件庫、元數據庫等，實現視頻、圖像的結構化存儲和檢索，為其他業務系統提供有效視頻資源。同時，展現案事件在GIS中的分布狀況，統計相應地區某一時間段的同比、環比狀況。 以上平臺，在實現時，遵循如下規范： 采用模塊化設計思路，根據高內聚，低耦合的方式定義系統、邏輯管理、標準接入、物理資源的聯系。數據與應用相對獨立，應用與控制參數相對獨立，以便于系統的調整與升級，適應不斷發展的管理需求。保證各項技術可以不斷的更新和升級以維持系統的先進性，使系統軟件具有較長的生命周期。 標準是平臺整合的基礎。主要體現在統一編碼的強制標準性、應用開放接口及中間邏輯層的強制標準。此外標準還涉及制度和規章。 強化物理層。根據設計的需要追加相應的設備投入，保證系統的應用強度。 強化平臺管理。重點是建立全網統一、分級分域權限管理、流控和調度系統。建立協調交互支撐系統。 強化應用。系統將建立統一的、標準的、開放的調用接口，供各應用系統調用，同時將建立預案視頻監控支撐系統和警視聯動系統等應用。 平臺軟件總體構架 平臺軟件系統符合GB/T28181標準，網管平臺采用SNMP協議。

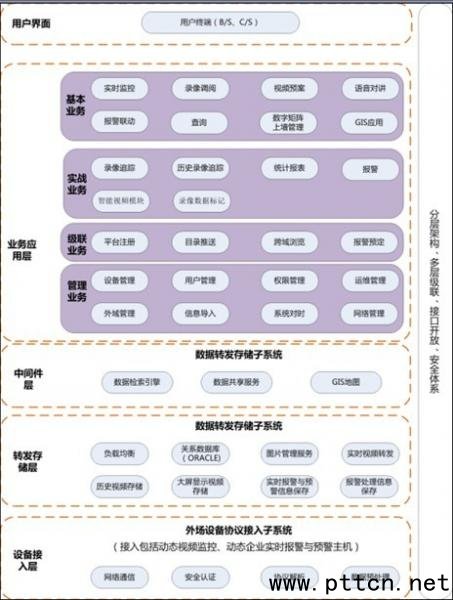

平臺軟件總體構架圖 架構設計上，通過分離、分層、分級、分域、熱備、負載均衡、云存儲技術，從架構上保障了系統的穩定性、易擴展、易維護、易融合。 分離：媒體流和控制管理分離，根據數據量不同的特點定制開發，控制和數據處理獨立，支持超大規模應用和靈活擴展； 分層：分為接入層、流媒體層、管理控制層、業務應用層，層與層之前通過標準協議通信，每層實現技術可獨立演進，方便系統升級、擴展和新業務引入； 負載均衡：通過智能動態負載均衡算法，可在故障時快速有效承接。 總體框架應該包括設備接入層、轉發存儲層、中間件層、業務應用層、用戶界面層五個層次，如下所示： 設備接入層：主要負責與外場設備、中心系統進行數據交互；完成采集圖片/數據的入庫存儲、數據協議轉換、數據預處理及控制信息發送功能； 轉發存儲層：主要負責業務數據以及錄像文件的存儲和管理，負責實時視頻圖像的轉發和歷史圖像的存儲，數據庫軟件采用ORACLE,采用RAID5磁盤陣列作為存儲介質，采用負載均衡的策略將轉發、存儲、比對、查詢任務分配到多臺服務器上。 中間件層：是支撐業務應用中間件服務層，主要負責數據檢索引擎、數據共享服務和GIS訪問等功能； 業務應用層：是基于中間件層之上進行的各種業務處理、運算和管理服務層，包括實時監控、錄像追蹤、報警、信息導入、GIS應用、查詢統計、報警聯動、系統對時等業務處理功能，同時提供豐富的系統配置管理功能。 視頻圖像信息庫 依托聯網平臺，在市、縣采用統一的標準建立二級級聯的圖像資源庫，集中存儲管理視頻監控、視頻會議、視頻接訪、視頻勘查、視頻督察等各類重要圖像資源，實現全市范圍的圖像資源搜索、查找和調閱。 重點開展案事件圖像數據庫的開發、應用，通過建設視頻摘要和標注的方式實現全市范圍內案事件視頻圖像的整合、索引、串并、共享。各地、各警種要建立與此相適應的業務工作規范，確保各類案事件視頻圖像資源入庫管理并按標準進行標注、編輯、整理、上傳。
案事件圖像信息庫分為兩個部分，一是原始視頻圖像資料庫，主要用于存儲警情、案事件等有價值的視頻圖像原始文件；二是案事件信息數據庫，用于存儲經過切片、標注描述的案事件相關的視頻片段、圖片及其它案事件信息。整個視頻圖像信息數據庫應為各部門實戰業務應用建立可疑圖像（圖片）數據庫、警情信息數據庫、案件信息數據庫等各類主題視頻數據庫，提供特征識別、智能分析、智能檢索、交換共享等支撐服務。該數據庫系統也是公安多媒體信息資源的統一存儲系統，要求為各公安業務應用系統提供方便的多媒體信息存儲、分析檢索、調用服務。
|
