主頁（http://www.130131.com）：POE交換機工廠網絡視頻監控創新方案 一、系統介紹 工廠廠區規模較大，生產及管理部門復雜，安全系數要求高。在眾多的生產車間、物流通道、特殊室外場所和職能部門實現現場監控和生產指揮調度的結合，將在很大程度上提高工廠的智能化管理水平。 因此，在廠區安裝一套網絡視頻監控系統一直以來都是許多生產企業或工廠必不可少的管理措施之一。深圳市優特普技術有限公司專業監控傳輸設備生產，針對工廠監控系統解決方案設計具有豐富的經驗。 近年來，隨著網絡在我國的普及和深化發展，企業的信息化建設不斷深入，企業正逐步轉向利用網絡和計算機集中處理管理、生產、銷售、物流、售后服務等大量數據的重要階段的各行各業都加快了信息網絡平臺的建設，大多數公司已經或者正在鋪設企業內部的計算機局域網; 同時，網絡也成為先進的新興應用提供了一個良好的平臺。在現代的企業管理中，由于安全防護要求的提高，監控系統扮演了越來越重要的角色，把已有和待建的網絡系統與監控系統結合起來不光可以最大程度的減少工程的改造周期，同時避免了資金的重復投入和提高了網絡資源的使用率。 二、系統分析 工廠視頻監控系統的初步設計方案要滿足現有資源和網絡需求的性能，前端視頻采集子系統、監控中心視頻管理系統的建設均滿足公安部《關于開展城市報警與監控技術系統建設工作的意見》的性能要求，力求系統穩定運行，數據存儲可靠，視頻數據定期歸檔。 首先，視頻監控系統要保障廠區和公共活動區域內工作人員的人身安全，保障生產設備及其它重要設施的財產安全，預防人為破壞活動，并在意外事件發生后，第一時間取得事件發生的過程錄像，為及時處理和追究責任提供有力證據。這是視頻監控的基本功能要求。另一個重要方面，視頻監控系統可以在工廠日常生產過程中，起到輔助生產的作用，實現生產線的無人值守。 根據政府部門要求和企業內部安全生產管理相關規定，并根據國家有關標準，結合工廠視頻監控需求制定出網絡視頻監控系統功能實現以下目標： 1)視頻采集功能：前端視頻采集系統采集視頻并按照傳輸要求進行壓縮、編碼處理，轉換成能夠通過接入網關，滿足在數字交換網上傳輸?shù)男畔⒏袷健?/p> 2)視頻傳輸功能：對經過壓縮、編碼處理的視頻信息，按照工作流程在工廠專網中進行傳輸，根據安全管理權限，構成各級傳輸網絡系統。同時能夠滿足監控系統管理需要，傳輸至上級系統并存儲。 3)信息處理功能：各級系統對接收到的視頻信息等，按視頻分類和歸屬進行處理，對調用的存儲信息進行處理。 4)錄像存儲和備份功能：監控中心服務器對視頻信息、系統日志均應存儲，存儲和備份的歷史數據信息，可在網絡系統中依據權限回放。 5)系統控制功能：依據授權將網絡用戶發出的控制命令傳送到前端系統，實現監控中心及授權用戶對前端任意一路監控圖像的調用和控制。 三、系統設計 在現代化企業中，工廠實施全面網絡視頻監控系統：保安監控部分可以對企業廠區門口、廠房、辦公樓、周界圍墻、倉庫等目標進行實時全天候視頻監控，對廠內各主要通道和出產場地進行監控; 行政監控部分對辦公場所進行視頻監控，以了解員工工作情況，加強員工考勤治理，提高工作效率;出產治理部分對產線以及出貨實施全程監控，以及時了解各車間的工作情況和流水線的出產情況。 某些視頻圖像需要保密，或者某些車間因工作環境有害人體健康需要無人值守，可以采用遠程監控出產過程;某些設備因安裝位置不易接近，人工巡視功課危險性較大，可使用攝像機進行遠程監督; 企業領導在辦公室利用桌面微機，隨時了解各主要出產環節的實時出產狀況，處理突發事件，與現場進行雙向語音交流，外出時可利用瀏覽器訪問方式進入系統，隨時了解出產情況。

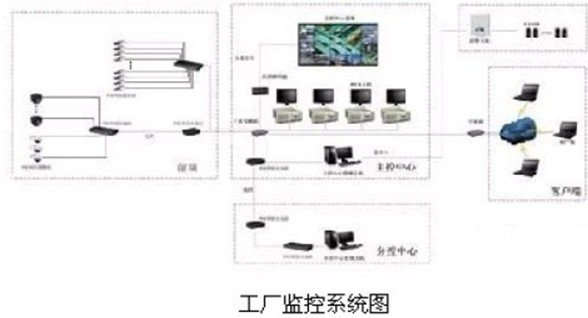

此監控系統組成部門如下： 1.前端：在每個監控點安裝百萬高清網絡攝像機，根據監控環境的不同選用普通槍機、紅外槍機、紅外半球和高速球等不同的機型。 2.傳輸：根據攝像機到監控中心的距離選擇傳輸方式，距離近的(400米以內)通過與交換機和交換機級聯進入監控中心，距離較遠的通過網線和交換機級聯再加主干光纖和光纖收發器進入監控中心。 3.監控中心：監控中心主要由四部分組成，機房交換機，DVR主機、電視墻、管理主機。 4.分控中心：分控中心由管理主機，顯示設備組成。 5.客戶端：客戶端主機通客戶端軟件對攝像機進行訪問，最大支持36路同屏顯示。 前端所有攝像機的信號都接入機房交換機，每臺DVR主機也接入交換機，每臺主機顯示16路圖像，通過VGA信號連接液晶電視機或者監視器，除了和DVR主機相連的液晶電視外，還可增加電視機的數量(例如再加液晶拼接屏)，這些電視機通過高清解碼盒接入機房交換機(每臺電視機配一個解碼盒)。 錄像資料保存在每臺DVR主機中，根據錄像時間需要掛載不同大小的硬盤或是磁盤柜。監控中心所有的操作通過管理主機來實現，包括圖像預覽、畫面切換上墻、查看主機錄像，還可以根據需要實現報警聯動的功能。監控中心的每臺DVR主機通過交換機接入Internet，遠程用戶(例如上級領導)可通過客戶端進行圖像預覽、抓拍、調用錄像等操作(根據不同用戶設置不同的權限)。 四、系統優勢及特點 網絡視頻監控系統不僅功能強大，在性能上也超過常規的模擬視頻監控系統。本系統優勢主要表現在以下幾方面： 1.實現高質量遠程視頻監控：系統完全基于網絡，架構先進，性能穩定，高清畫質，動態影像處理，智能分析。 2.監控沒有盲點：目前的網絡技術可以支持各種傳輸線路，網絡視頻監控系統通過網絡傳輸，采用POE交換機進行組網，無需鋪設供電電纜，可以將攝像機安裝到網絡可以通達的任何地方，后期改網，維護非常方便。 3.統一平臺管理：集中管理，方式多樣，操作簡便，完全支持通用網絡協議，高度融合。 4.錄像時間不受限制，擴容簡便：網絡視頻監控系統支持集中式和分布式網絡存儲，擴容極其簡便�？梢愿鶕�(jù)需要隨時擴容，存儲設備可以分布在網絡的任何地方，可以靈活地制定存儲備份策略。
|
