主頁（http://www.130131.com）：珠寶行業網絡視頻監控系統方案分析 一、實現功能 根據某珠寶公司的實際情況，公司在整個系統設計之初，主要考慮到客戶各種使用需求及日后的擴容性。最終實現如下幾大功能： 1、實現本地監控、存儲功能。店內管理人員可以根據需要了解到店的一切發生情況； 2、實現了多級權限訪問。以店、區域、大區、總部等不同的級別劃分監控管理權限，各級管理人員根據工作內容可實時監管到任何負責區域的情況； 3、實現遠程集中存儲。并可靈活設置集中存儲內容，有針對性的保存各種重點監控資料； 4、實現復雜網絡適應。由于各個連鎖店情況不同，“訊維集中監控管理平臺”實現了VPN、ADSL、寬帶等各種網絡結構的接入，并根據網絡性能的不同自適應視頻碼流的大小，保證視頻傳輸?shù)膬?yōu)質性； 5、聯動報警、電子地圖。各個連鎖店內實現了報警系統和監控系統的聯動，并通過電子地圖直觀的體現出來，當出現緊急事件系統能及時通知到各級相關人員； 6、系統具有極強的擴展能力。目前該系統已完成對全國范圍內37家珠寶連鎖店的監控系統聯網，但隨著公司的發展陸續會有更多連鎖店的出現�！坝嵕S集中監控管理平臺”具有極好的系統擴展能力，用戶不需重復投資即可實現系統的擴容。 二、系統結構 整個監控系統采用分布式實施，集中管理的方式實現。即在每個連鎖店內建立相對獨立的監控、報警系統，利用Internet網絡為傳輸介質，將各個獨立的子系統接入到深圳總部的“訊維集中監控管理平臺”中。下文根據系統的前端子系統、網絡傳輸系統、管理系統三個方面做簡要說明。

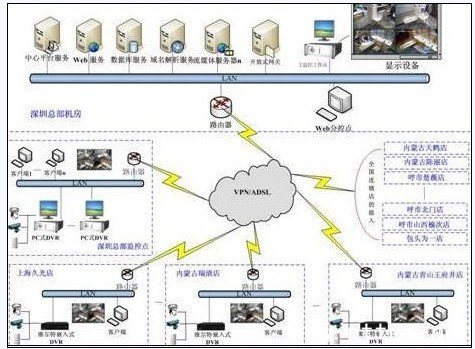

某珠寶公司集中監控系統結構圖 1、前端子系統 在建設每個連鎖店的監控、報警系統時，需要根據現場的實際情況進行個性化的設計。系統的設計主要從兩方面入手： 1）針對珠寶行業，在建設監控、報警系統時，首先要保證各個區域內24小時的安全性。系統做到無死角是一個基本原則，其次對重要地點進行重點監控。重點區域包括保險柜、收銀臺及首飾挑選區域等。 2）作為營業性服務場所，系統的建設必須要考慮到美觀性。建設中一般采用體積小、隱蔽性強的半球型攝像機作為主要設備。 在前端，監控系統采用目前行業中先進的數字化硬盤錄像機，將模擬信號轉換為數字信號進行存儲，并接入到Internet中。 2、網絡傳輸系統 網絡視頻系統是基于IP網絡，利用TCP/IP通信協議進行數據傳輸。各個連鎖店將監控系統接入到本地局域網內，再接入到Internet中。 在局域網內，本地連鎖店管理人員可以通過網絡進行實時監控，并可根據需要調用任意時間段的錄像資料。 互聯網的接入，根據連鎖店的規模、地域及各個公司的實際情況所選擇的連接方式不同。其中包括ADSL、寬帶接入及VPN專網等。大多數情況下，考慮到網絡成本，一般連鎖店內都采用ADSL動態IP地址的網絡連接方式，對于大多數遠程監控軟件來說，由于IP地址的不固定都不能夠較好的實現遠程監控功能。“維爾特集中監控管理平臺”具有先進的自動域名解析功能，并實時跟蹤、刷新信息。在系統設置接入后，整個系統運行穩定。 3、管理系統 建立在總部的“訊維集中監控管理平臺”，通過Internet網絡將前端各個子系統接入到管理平臺中進行統一的管理。 1）中心平臺的主要特點 基于免費開源的Linux(Windows)+MySQL+Apache+PHP系統平臺技術； 一鍵式安裝，將監控中心平臺所需的所有軟件：數據庫(MySQL)、Web服務器(Apache)、Web程序(PHP)、監控中心服務器軟件打包到一個安裝程序，并且所有配置均由安裝程序完成，從而大大減少管理員的工作； 系統管理采用B/S架構，系統管理員可以在任何可以上網地方通過IE對監控系統進行管理，操作簡便，功能強大； 支持多級分權管理：超級管理員、機構管理員、部門管理員等； 支持多級服務器集群、級聯； 虛擬監控中心技術，在一個服務器上可以虛擬多個獨立的監控中心，分開訪問、獨立控制、互不干擾。 2）集中管理平臺擴展功能 A、流媒體轉發服務器流媒體轉發服務器良好的解決了，當多個客戶端需要同時查看某監控點的相同畫面時，造成在一條通訊網絡線路上數據擁堵。流媒體服務器提供了音視頻流的轉發功能，當有多個局域網客戶端需要同時訪問同一遠程畫面時，可以通過流媒體服務器進行轉發，在轉發服務與前端視頻通道之間只占用一個通道帶寬的網絡資源，再由轉發服務器將數據分發給多個客戶端。

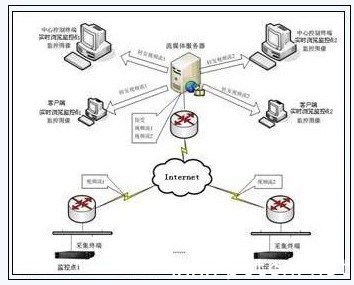

集中監控系統流媒體轉發示意圖 B、網絡數字視頻矩陣 在實際使用中，根據客戶需要可以在固定監控場所安裝網絡數字視頻矩陣，將網絡中任意圖像進行解碼。通過一組電視墻，相關負責人可實時了解到各個地點的情況。隨著網絡數字視頻矩陣的發展及應用，在將來的發展中，必將取代傳統的模擬視頻矩陣，成為實時監控系統的核心設備。 C、集中存儲服務器 集中存儲功能對于前端沒有存儲功能的網絡視頻服務器尤為適用。也適用于一些重要的錄像文件在前端不適合保存的；或網絡帶寬有限，不適合遠程實時查看視頻文件的可以在網絡相對空閑的時段，通過集中存儲功能把錄像資料保存在后端集中存儲主機上。
|
