主頁(http://www.130131.com):平安城市HD-SDI高清視頻監控解決方案 針對新建的SDI高清視頻監控點 系統概況: 該市2011年前已經建有幾千個模擬個監控?cái)z像頭,整體是按照模擬標清前端+光端機傳輸+硬盤錄像機存儲+矩陣上墻的數模結合派出所分局市局三級聯網的方式建立的;正在建設的電子卡口以及城管、消防、衛生、園林等職能部門已建成的公共視頻監控資源,實現資源共享;改造電子警察以及城市治安電子防控系統工程中已建成的多個監控平臺,與市應急聯動指揮中心聯網,實現一體化建設與共享應用。需要在城市公交、公共區域臨街面,交叉路口和治安復雜的背街小巷新建一批SDI高清攝像資源。 建設目標: 堅持"整合資源,統籌規劃、全面布控、分級管理、加快建設、多方使用"的原則,在市應急聯動指揮系統技術框架下,積極整合該市多年以來城市治安電子防控系統建設中的模擬標清治安視頻監控、道路監控、電子警察和電子卡口等視頻圖像資源,并在城市公交、公共區域臨街面,交叉路口和治安復雜的背街小巷新建一批SDI高清攝像資源,對進入城市公共區域的移動目標進行聯網監控,全面實現我市"城區街道全覆蓋、視頻監控?zé)o盲區、社會管理聯成網、偵查辦案有證據、維穩防控有實效"的建設目標,為城市管理、反恐處突、維穩救災和應急指揮提供圖像資源共享服務。 充分利用模擬視頻圖像優點,包括信息高保真、方便互聯等,視頻圖像的傳遞將主要采用模擬視頻傳輸?shù)姆绞剑谛枰M(jìn)行數字化的時候,再將其數字化,實現即有模擬,又有數字的混合組網。 結合該市平安城市建設現狀及用戶需求,最大程度地保護已有投資,同時努力取得最好的經濟和社會效應的指導思想下,對已經建立的治安視頻監控工程在本總體規劃中進行整合。

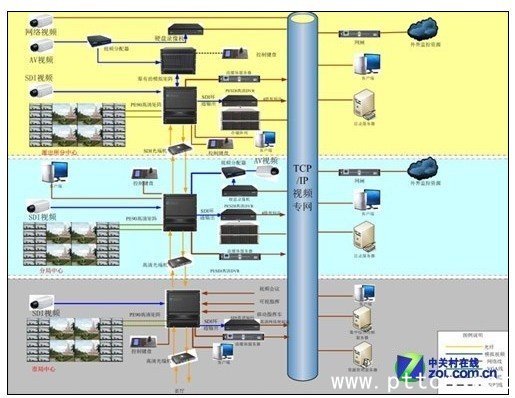

新解決方案 1、模擬視頻網絡 市應急指揮中心、分局指揮中心和派出所三級指揮圖像通過模擬矩陣進行控制級聯,實現全網圖像資源的調用和資源統一管理,以適應指揮調度對圖像資源的特殊應用需求。 (一) 派出所層面: 1、針對新建的SDI高清視頻監控點: 將前端新建的HD-SDI高清的監控點的實時圖像通過光纖上傳至各自所屬的派出所,匯聚后接入到派出所的本地紅蘋果PE90FH高清矩陣中,再利用高清SDI輸入板的環通輸出通道進行視頻分配輸出至派出所的SDI高清硬盤錄像機中進行本地圖像的存儲;將高清混合矩陣的視頻輸出通道的8路高清SDI視頻利用8路上行、8路下行的模擬光纖跟分局間實現互聯互控;分局可以通過這8條干線實現對派出所高清矩陣的視頻調看和實現控制,派出所也可以通過這8條干線實現對分局相關授權視頻的監控; 通過派對出所高清矩陣的4路高清輸出視頻進行高清編碼,實現遠程高清視頻監控。 針對現有系統進行高清監控改造 2、針對前期已經建有的模擬視頻 對于已安裝數字硬盤錄像機的原城市治安電子防控視頻圖像既可以通過資源目錄服務實現全網統一管理和存儲管理,按照"所見即所存"的原則,對瀏覽圖像和本地圖像進行數字存儲。 當然為了保證標清模擬視頻的畫質的清晰度和無延時性還可以通過直接增加派出所本地高清矩陣的模擬輸入板來實現模擬標清視頻的統一接入,如果有模擬標清視頻矩陣也可以直接將標清模擬矩陣接入到紅蘋果高清矩陣中實現互聯互控,實現對高清矩陣對標清矩陣的所有標清模擬視頻的調用(實現標清模擬視頻和高清視頻的統一的輸入和管理); 3、針對現有的網絡視頻: 通過原有平臺的流媒體服務器各轉發一路主視頻流給紅蘋果高清矩陣,接入紅蘋果高清矩陣的解碼輸出板,對現有的網絡視頻(標清和高清的網絡視頻)進行解碼輸出上墻。 4、針對現有的派出所所有圖像的上墻管理方面: 系統方案經過改變后不僅能實現大容量高清SDI監控視頻接入上墻顯示的需要,還能滿足高清、標清、數字、模擬等各類型前端監控點的統一接入,實施更簡單,維護更簡單,簡化了監控中心設備種類,成本更低。 由于紅蘋果高清數字矩陣兼容VGA、DVI或者SDI等多種不同接口的視頻和圖像輸入,可以將派出所的實戰平臺PC的圖像和高清視頻會議等信號直接接入到顯示墻中綜合顯示控制,并可以對前端所有的視頻圖像實現上墻切換、拼接、漫游等靈活處理(不需要大屏拼接處理器); (三) 市局層面: 1. 市局監控中心配置1024*384的模擬矩陣,與各分局甚至派出所的矩陣一起,共同組成一個全市的虛擬矩陣,通過矩陣級聯控制,對全市所有的模擬信號進行管理和控制,并且可以在中心實現圖像上墻。 2. 市局中心架設一套紅蘋果的1024*384的高清矩陣后除了可將視頻監控系統中的SDI高清視頻圖像、網絡視頻圖像和既有的模擬標清視頻圖像在本高清矩陣中綜合管理統一上墻外,還可以將指揮中心的視頻會議、可視指揮和移動指揮車的視頻通過增加相應的業務輸入板實現對這些視頻的統一管理和統一上墻顯示。 3. 模擬和數字雙視頻網絡互為補充: 市應急指揮中心、分局指揮中心和派出所三級管理和實戰部門通過多級聯網的高清SDI矩陣、SDI光端機等設備達到對接入的視頻信號實現完美的視頻綜合管理和高清無延時的監控和操作體驗;還通過對本地域圖像進行數據化或IP網絡監控圖像的格式轉換,實現統一的流媒體網絡應用,以適應三網融合的應用需求和各應用單位網絡共享應用需求。網絡依托公安已經完成三網融合的專用三四級運營網中的視頻專網,該網已經為市應用指揮中心到各分縣(市)局和所隊提供100M專用寬帶網,完全滿足"天網工程"流媒體的應用;同時通過政務網接入市政府政務網絡,為政府各職能部門提供共享服務,通過市局公安網與上級公安機關互聯,提供本地圖像資源的網上共享。實現"天網工程"數字圖像在公安機關指揮網、政府應急平臺和政務網上計算機桌面共享應用。
|
