主頁（http://www.130131.com）：解析某銀行的全數字化視頻監控解決方案 該銀行位于廣州市中心，是其在廣東省的總部，銀行占據一幢大樓，地上八層，地下一層，規模較大。考慮到為銀行總部，所涉及的財務、人員、場所等監控點管理規模大，且為方便以后對各支行、分行統一管理，因此采用先進的數字化監控系統。通過全數字化系統結構，保證視頻監控系統的先進性和高效性，通過對銀行大樓的柜臺、ATM、營業大廳、辦公區域、電梯等場所，及未來對各網點進行實時視頻監控、統一管理、隨時調用，并能與防盜報警系統、門禁系統等產生聯動，有效的預防各類案件的發生，為日后的事件取證提供一個有力的依據。另外，視頻監控系統在滿足可靠性和安全性要求的同時，還需具有故障檢測、系統恢復等功能;在安全性方面，充分考慮在網絡環境下視頻信息傳輸和存儲的安全，避免系統遭到惡意攻擊和圖像信息被非法提取。 監控系統的組成 系統采用網絡集成化架構，利用計算機網絡和數字視頻技術，針對銀行聯網特點，運用數字視頻壓縮算法、數據流多進程管理、模塊化架構、數據存儲管理以及多介質遠程網絡傳輸處理等技術，提供全數字化銀行監控系統整體解決方案，實現銀行柜臺、ATM自助銀行、辦公場所、各支行等網點的內控管理與外部安保防范的統一監控與綜合管理，形成一套具有高度集成化的視頻系統管理平臺——可集成數字視頻存儲、處理、錄像資料歸檔，音視頻實時監控、網絡管理、用戶管理，相關業務流程控制，遠程維護，門禁系統，防盜報警系統，語音廣播等，形成具有高度集成化的視頻系統管理平臺(圖1)。

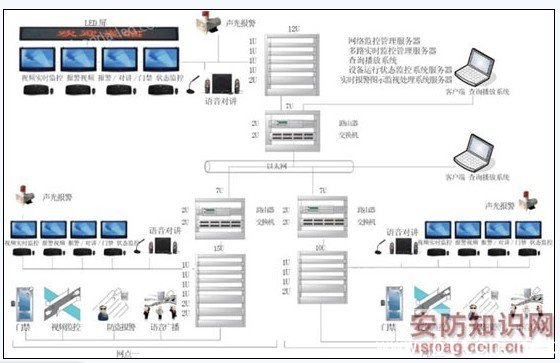

圖1 監控管理平臺系統圖 點擊此處查看全部新聞圖片 視頻監控點的設計 視頻監控點的搭建要求“全面縝密，互聯互通”。銀行監控的布點非常多，且各自的需求不同，因此，在方案的建設中按不同需求配置不同類型和數目的網絡攝像機(圖2)。

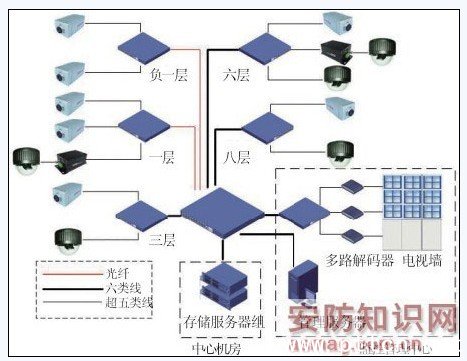

圖2 監控系統示意圖 點擊此處查看全部新聞圖片 柜臺交易 柜臺交易要求監控業務交易過程和人員活動情況，并要求清晰觀察、區分、辨認現金票面情況及顧客臉部特征，為可能出現的交易糾紛及其它經濟犯罪活動提供錄像資料及法律依據，對系統的穩定性、安全性要求較高，同時須確保錄像的質量，要求長時間錄像及保存，方便檢索，所以在柜臺內外安裝具有高線數、支持逆光補償?shù)母咔寰W(wǎng)絡攝像機。 這里采用的高清網絡攝像機有120萬、200萬和500萬三個選型，高清晰度畫質，支持逆光補償和雙碼流技術，采用H.264先進視頻壓縮格式，可實現語音對講、監聽和廣播。 ATM機 隨著銀行ATM數量的不斷增多和使用范圍的擴大，ATM糾紛案件以及ATM金融犯罪也日益增多，各種破壞ATM的惡性事件時有發生。對ATM的監控要求24小時都能獲取清晰圖像，包括客戶臉部特征、ATM機出鈔口情況、客戶行為情況，能對客戶行為進行智能分析、動態偵測、報警等，因此，采用安裝具有智能分析功能、支持動態偵測、報警的高清網絡攝像機。 此處采用120萬高清增強型網絡攝像機，支持動態偵測，支持1路報警輸入、1路報警輸出，可實現語音對講、監聽、廣播，超低照度，自動彩轉黑，自動感紅外，支持雙碼流傳輸，實現對ATM自助銀行的有效監控。 營業大廳 營業大廳范圍較寬，室內外光線反差大，容易形成逆光拍攝;且人多而雜，當發生意外或發現可疑事件時能對細節進行局部放大，為日后取證提供重要依據。因此采用寬動態、高解像度、高縮放倍數的網絡攝像機或高速智能球，保證優質平衡的圖像質量和回放效果。 這里主要采用寬動態網絡攝像機，寬動態120DB，600電視線，支持背光補償，超低照度，自動彩轉黑，自動感紅外，支持報警輸入和輸出，實現對大廳的有效監控。 重要崗位 對于一些重要崗位，如金庫、銀行外圍監控，要求能實現日夜監控，則采用優質的日夜型網絡攝像機或紅外網絡攝像機，當發生盜竊事件時，能清楚查看犯罪嫌疑人的外貌特征。 此處以高清紅外網絡攝像機為主，采用1/2.5"高性能逐行掃描CMOS，紅外距離50米，自動彩轉黑，自動感紅外，支持移動偵測、探頭、遮擋等報警功能，支持IE瀏覽，可實現語音對講、監聽、廣播等，有效監視重要崗位的人物活動情況。 辦公區 銀行辦公區及電梯內部主要用以監控人員活動情況，技術功能要求相對較低，可根據不同的方位安裝網絡半球或網絡攝像機。這里主要以日夜型網絡攝像機為主，低照度，自動彩轉黑，采用1/3"SonyCCD和H.264視頻壓縮技術，畫質好，支持語音、報警等功能。 傳輸線路 由于該系統為全數字視頻監控系統，網絡帶寬成為主要需解決的問題。除了前端的攝像設備全采用雙碼流網絡攝像機來節省帶寬資源的占用外，后端也采用支持存儲陣列的存儲管理服務器進行存儲，一定程度上解決了帶寬限制問題。 雖然前后端對網絡帶寬進行了部分解決，傳輸線路本身才是重中之重。在傳輸上采用光纖與雙絞線為主要傳輸介質，其具有容量大、傳輸距離遠、抗干擾性強等特點，帶寬可達到數G以上，核心、接入網絡交換機組成二層交換網絡，架構起監控專用傳輸系統。 根據傳輸介質的特性，建設的視頻監控傳輸系統主要由兩部分組成，一部分是前端監控攝像機到接入層交換機的接入傳輸鏈路，主要采用超五類雙絞線作為傳輸介質;另一部分是網絡主干傳輸鏈路，此部分采用四芯室內多模光纜和六類網絡作為傳輸介質(圖3)，建成視頻監控專用的視頻傳輸網絡確保圖像信息清晰穩定、視頻數據的無阻塞、無延遲，達到視頻圖像資源共享的要求。
|
