    調度室監控中心系統架構

大型港口視頻監控系統設計與應用分析

點擊此處查看全部新聞圖片

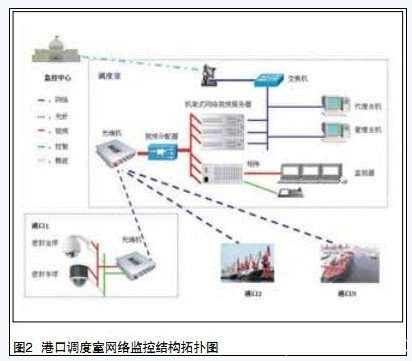

    在調度中心，光端機視頻輸出視頻信號首先進入視頻分配器，分別向矩陣系統和視頻編碼設備系統提供視頻輸入。視頻控制矩陣輸出到大屏設備，其中視頻編碼設備將模擬信號進行數字化處理并介入到網絡系統中。視頻轉發服務器（或稱：視頻代理服務器）統一管理和轉發視頻數據，以主要解決視頻編碼設備的性能差異和緩解網絡干路的帶寬壓力。用戶登錄到視頻平臺服務器，并從視頻轉發服務器獲得視頻數據流完成監控的應用過程。圖2是調度室網絡監控結構拓?fù)鋱D。

    其中，視頻監控頭（含協議解碼器與云臺）以及與監控中心連接的視頻線，控制線，光纖，電源等屬于設備鏈路層，是整個可視化系統的基礎設備，提供影像采集及傳輸功能。視頻矩陣負責前方各監控點的接入在控制室負責各路視圖頻間的切換輸入顯示等，視頻編碼設備與矩陣連接負責將視頻信號控制信號轉換成IP協議的數據接入到網絡，這兩部分輸入中間耦合層，另外視頻編碼設備與視頻矩陣的連接需要與矩陣的控制協議，波特率，協議編號等對應。管理平臺服務器及視頻轉發服務器對應系統核心層，是整個系統的管理核心，服務器支撐管理平臺的運行，為各系統的視頻調用提供接口，存儲設備提供錄像存儲與流媒體服務等功能，供其他系統對錄像片斷及場景抓拍的調用。調度室內工作人員可以在計算機系統內切換視頻畫面，瀏覽視頻錄像等，網絡用戶可以利用現有網絡內計算機在應用系統上使用可視化系統。所有數字視頻信號基于MPEG4的高清格式（D1720×576）傳輸，帶寬占用約2Mbit/S。

    軟件架構及功能

大型港口視頻監控系統設計與應用分析

點擊此處查看全部新聞圖片

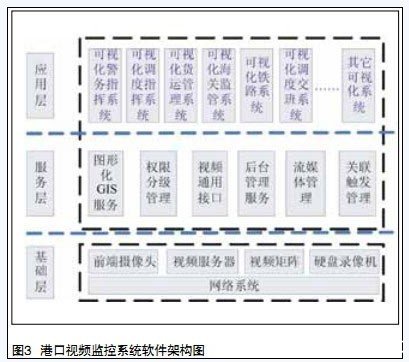

    如圖3所示，主要是基于通用流服務體系架構(Universal Streaming Service Architecture，USSA)，由圖形化GIS信息服務、權限分級管理、視頻通用接口、后臺管理服務、流媒體管理服務、關聯觸發服務、視頻會議管理、自動調度控制臺等服務組成，通過應用服務、流媒體傳輸服務、數據庫服務、Web服務、JSP頁面、ActiveX控件、各種驅動程序等基本模塊實現軟件功能，提供現場實時監視、多分屏切換、云鏡控制和輪巡、錄像和回放、報警和聯動、強大的用戶權限管理和安全認證等，可以方便地實現遠程監控、分布式監控（跨區域多級、多中心監控）、分布式錄像、組合報警策略等。與網絡設備的組播功能配合，還可以有效減少網絡流量，保證網絡暢通。

    隨著管理水平的提高，可視化系統作為現代化管理的先進載體，將可以與生產經營管理系統相結合，逐步把生產經營管理系統的主要內容如：安全、船舶動態、指泊、車、庫場、筒倉等作業信息通過可視化系統直觀顯現出來，使生產經營管理系統更加貼近實際使用需要。

　　港口視頻監控系統應用趨勢

    高分辨率數字監控

    應用高分辨率IP視頻監控可以有效減少視頻監控系統中攝像機的數量，減少監控人員的勞動強度，提高圖像質量，提升監控水平；而且在一旦發生安全或者其他事件的情況下，又能提供清晰的監控錄像分析事件發生原因或追究事件責任。因此，應用高分辨率IP視頻監控可以作為港口視頻監控系統發展的方向之一。

    智能視頻分析

    智能視頻監控是結合對運動目標的智能跟蹤和識別技術，采用背景減除和模式識別的原理和方法，檢測和識別視頻中的運動物體，然后進行跟蹤并記錄各個物體的運行軌跡和運動信息，再實時分析這些運動和預設的報警事件是否吻合，如果吻合，則發出相應警報，以便進行干預或處置。

    智能視頻監控系統的構成與通常的數字化、網絡化視頻監控系統基本相同，主要包括完成視頻數據采集的數字?jǐn)z像機、應用處理的編碼器與視頻服務器、傳輸控制的路由器、存儲的DVR、視頻查看的監視器和管理系統軟件等，所不同的是智能視頻監控系統在數字?jǐn)z像機或者管理系統軟件中配置了智能圖像處理系統。

    港口視頻監控采用智能分析技術，意在實時判斷運動物體的運動特征是否可能威脅港口安全。如果運動物體的運動特征可能威脅港口安全，則實時采取預防安全事件發生的措施，避免或減少安全事件的發生。港口設施內大部分可能產生保安威脅的運動物體的運動特征，如道路上的車輛運行方向、車輛或人員限制區域的進出、一定數量人員長時間聚集、車輛或人員在特定區域長時間的停留、特定車輛或人員的行蹤等，均可以通過智能視頻監控系統中的行為識別方法進行辨識，從而自動發出警報。港口保安視頻監控系統中部分保安區域的監控可以利用智能視頻監控技術，以便在有效保證實時視頻監控質量的情況下，減少監控人員的勞動強度或監控人員數量，增加一線保安力量，提高港口安全防范水平。
