主頁（http://www.130131.com）：高速公路高清標清混合聯網監控技術探討(一) 目前高速公路實現聯網監控的主流解決方案主要有“雙碼流全壓縮視頻模式”和“光傳輸交換平臺模式”兩種。在前一種模式中，視頻是在前端進行壓縮編碼;而在后一種模式中則采用壓縮/非壓縮相結合的方式，即實時監控采用無損、無延時的數字非壓縮圖像，存儲、聯網、桌面應用則采用壓縮圖像。這兩種解決方案都可以實現高清/標清混合聯網，但兩種方案都有各自的特點，用戶可以根據實際情況進行選擇。 高速公路視頻監控對高清的需求分析 高速公路聯網監控視頻一般分為收費監控視頻、道路監控視頻和隧道監控視頻三類。收費監控視頻主要有車道視頻、收費廣場視頻、收費亭視頻。道路監控視頻主要是全程監控視頻和重點橋梁、樞紐、立交等處的監控視頻，隧道監控視頻主要是安裝在隧道內的監控視頻。 如果所有的圖像都采用高清視頻，這當然是最理想的方案，但按目前的工程造價要實現全路段全高清監控顯然是不現實的，因此一定是高清/標清混合聯網的監控模式。對于車道視頻、收費亭視頻、隧道內視頻，由于監控的場所場景不大，可以采用標清視頻;對于收費廣場視頻、重點橋梁、樞紐、立交等處的監控視頻則因?yàn)槠湟O(jiān)控的場景大，可以考慮采用高清視頻;對于全程監控視頻，則可根據實際情況，選擇一定的比例配置高清視頻。 “雙碼流全壓縮視頻模式”實現高清/標清混合聯網 “雙碼流全壓縮視頻聯網監控模式”是攝像機一下來就把視頻信號進行壓縮編碼的模式。該模式的核心思想是通過視頻編碼器把模擬視頻壓縮成H.264等格式的壓縮視頻，再通過IP網絡進行傳輸和交換，最后在收費站/監控中心通過視頻解碼器把壓縮視頻還原成模擬視頻，在監視器上進行顯示。 圖1是該模式的系統原理圖。收費視頻在收費亭進行壓縮編碼，然后通過一個光纖環網把壓縮視頻傳輸?shù)绞召M(fèi)站。監控系統的主線監控視頻和隧道內監控視頻也是先進行壓縮編碼，再組成光纖環網就近接入到收費站。

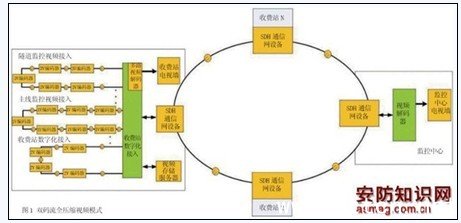

圖1是該模式的系統原理圖 點擊此處查看全部新聞圖片 在收費站內高碼流的收費壓縮視頻(2-4M，D1格式)通過解碼器還原成模擬視頻信號上電視墻進行顯示，低碼流的收費視頻和監控視頻(幾百K，CIF格式)信號進磁盤陣列進行存儲。同時高碼流的監控視頻通過通信系統傳輸?shù)铰范伪O(jiān)控中心，由解碼器解碼后還原成模擬圖像在電視墻上進行顯示。 該模式前端接入時采用IP信號，因此其實現高清/標清混合聯網的最佳解決方案是采用高清IP攝像機。高清IP攝像機直接輸出H.264壓縮的視頻信號，通過IP網絡直接接入到收費站的IP交換機，并通過SDH網絡與路段監控中心聯網。 該模式系統簡單，實現容易，但其不足之處也顯而易見： (1)電視墻上顯示的高清圖像是有損傷、有延時的壓縮圖像，這在某種程度上失去了“高清”的意義。對于1路1080P的高清圖像來說，壓縮成MPEG2格式需要24M左右的碼流才能保障其圖像質量(目前廣播電視的高清標準)，壓縮成H.264格式，則至少也要10M以上才能保障其質量。但是，大量的高碼率視頻對IP傳輸和交換都會帶來巨大的壓力，因此在實際使用過程中往往把高清碼流降低至6到8M，甚至更低，“高清”效果被大打折扣，所謂“高清”不清的描述指的就是這種情形。 (2)在監控中心一但需要用到原始的、無損傷的高清圖像時，該模式完全無法提供，這為今后的業務擴展造成了巨大的障礙。如，今后有可能要上一些視頻檢測、視頻智能分析等系統，不但每路高清信號都還得用視頻解碼器把壓縮信號進行解碼還原，而且采用還原后的信號，則這些系統的性能有可能將嚴重下降。 (3)需占用昂貴的SDH帶寬。對于高清信號，比較合理的碼流是10M左右，一個622M SDH系統傳不了幾十路的高清信號。即使采用2.5G的SDH，其傳輸容量也非常有限，而且攤到每路視頻的傳輸成本非常昂貴。 (4)需要昂貴的核心交換機用于大碼率高清視頻碼流的交換。如果核心交換機的交換能力達不到要求，則視頻質量將迅速惡化，造成丟幀、馬賽克、黑屏等現象。 為了克服“全壓縮視頻”模式的缺點，同時保留“全壓縮模式”的優點，目前一種常用的解決方案就是“光傳輸交換平臺模式”。 “光傳輸交換平臺模式”采用了完全不同的解決方案�！肮鈧鬏斀粨Q平臺模式”的核心思想是實時監控采用高清/標清數字非壓縮視頻信號，存儲、進局域網到桌面及與省級監控中心聯網則采用H.264壓縮圖像�！肮鈧鬏斀粨Q平臺模式”是集數字視頻光纖傳輸網絡和數字視頻矩陣功能于一體、集數字非壓縮視頻與數字壓縮視頻于一體、集高清、標清與一體、既滿足了高清晰、高實時圖像的需求，又滿足了數字化存儲、IP網絡傳輸要求的聯網監控系統解決方案(如圖2-1、2所示)。

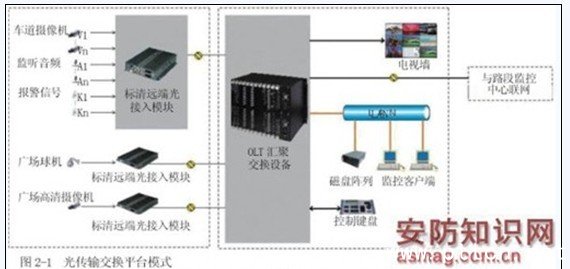

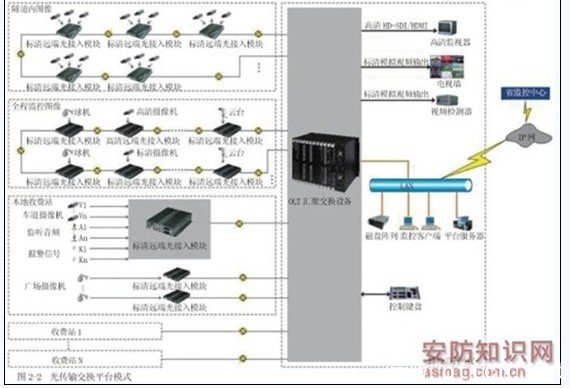

IP網絡傳輸要求的聯網監控系統解決方案 點擊此處查看全部新聞圖片 收費車道、收費亭的視頻、音頻、開關量等信號在收費亭進入“標清遠端光接入模塊”(VAR3-ONU)，然后通過一芯光纖傳輸?shù)绞召M(fèi)站/收費集中站的“光匯聚交換設備”(VAR3-OLT)中;收費廣場的高清視頻信號通過HD-SDI接口輸入“高清遠端光接入模塊”(VAR3-HONU)，并通過光纖傳輸?shù)绞召M(fèi)站/收費集中站的光匯聚交換設備中，它一方面可以切換輸出標清模擬視頻信號上電視墻進行顯示，同時也可以切換出高清視頻信號上電視墻顯示(顯示器需支持高清視頻顯示)。另一方面還可以根據需求直接把高清/標清數字非壓縮視頻碼流通過上聯光口傳輸?shù)铰范伪O(jiān)控分中心/監控中心的“光匯聚交換設備”上。同時，收費站/收費集中站的“光匯聚交換設備”把所有的高清/標清視頻信號進行H.264壓縮，并輸出到磁盤陣列進行存儲。
|
