主頁（http://www.130131.com）：海能達無線調度系統成功應用于安徽省120急救中心指揮平臺

　　如何管理好網絡龐大且復雜的應急中心，應急站，救護車等，如何緊急快速的第一時間到達急救現場，是目前各大城市急救中心機構所面臨的問題。

　　安徽省120急救中心選擇了海能達為其搭建一套專業的無線通信調度系統，海能達通信股份有限公司根據全省急救中心的日常工作需求并考慮到后期系統擴展兼容性后，提出了基于數字IP互聯的Smartdispatch指揮調度方案。

　　客戶需求：

　　由于120急救中心的工作性質，隨車終端及隨車人員的手持終端必須在保持良好的通話信號。后臺的指揮中心則需要能夠任意呼叫所在區域的人員，可實現對各個用戶終端進行監管，支持單呼、組呼、全呼、遠端監控、遠程監測等功能。除了進行語音通信外，系統還需要系統支持手動自編文本及短信息的數據傳輸、錄音管理等應用功能。同時，為方便管理及調度，后臺軟件需實時監測網內各點的所處位置，而后臺的調度軟件也需考慮到安全等級的設置。

　　解決方案：

　　組網結構及要求

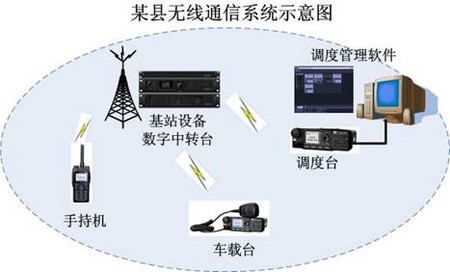

　　基于省急救中心的組織架構及行政劃分，海能達確定了以下的系統組網方案，每個區縣具備獨立的基站，具備獨立的調度管理軟件，能夠完成本區縣范圍內的無線通信指揮調度，并預留升級到全省聯網接口。

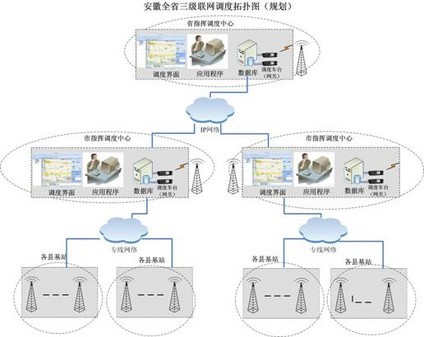

　　系統預留全省范圍內IP聯網接口，支持把全省所有基站進行IP互聯，支持按照縣級、市級、省級等多個不同模式進行指揮調度。

　　在日常情況下，網絡按照縣級為單位進行指揮調度；

　　如果出現緊急情況，能夠根據需要，按照市級為單位進行指揮調度；

　　如果出現緊急情況，能夠根據需要，實現跨縣、跨市為單位進行指揮調度。

　　同時，根據急救中心的日常工作內容，明確了以下的系統建設要求以滿足用戶的需求：

　�。�1）安徽省內23個縣區，各建設無線通信基站系統一套，并每縣區配備1個數字無線調度中心，8個數字車載臺，4個移動數字對講機。

　　（2）網絡覆蓋范圍：覆蓋率：車載臺在各縣區覆蓋率達95％，手持機覆蓋率達90％，重要地區覆蓋率達100％。

　　（3）工作模式：能夠在12.5KHz的信道上同時傳輸2路數字集群話音或數據。支持IP多基站聯網、移動終端多基站間自動漫游。

　�。�4）全網支持二路（話路）數字集群功能。

　　（5）指揮中心可以任意呼叫所在區域的人員，可實現對各個用戶終端進行監管，支持單呼、組呼、全呼、遠端監控、遠程監測等功能。除了進行語音通信外，系統還需要系統支持手動自編文本及短信息的數據傳輸、錄音管理等功能。

　�。�6）管理軟件能管理、查詢、顯示各終端GPS信息。

　�。�7）支持用戶權限、等級、設備管理等。

　　SmartDispatch可視化調度系統功能介紹

　　為了滿足指揮中心的各種調度指揮的需求，海能達提供了SmartDispatch可視化調度系統作為后臺指揮平臺以實現以下各項功能

　　1.上下線顯示

　　SmartDispatch軟件界面以分組形式顯示該調度員權限范圍內的所有PDT常規終端（手持終端和車載終端），且用不同顏色的圖標標識各終端的狀態。調度員根據圖標的顏色和標記就可以了解哪些移動終端在線，哪些移動終端不在線，方便開展工作。

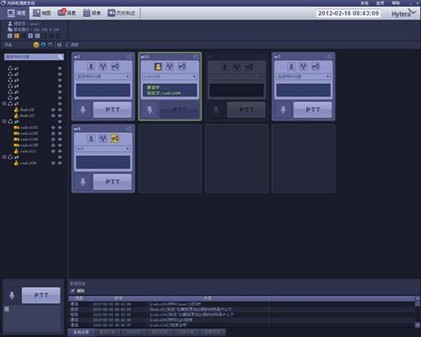

　　2.呼叫控制

　　在指揮中心，調度員通過SmartDispatch軟件可以直接與移動終端進行語音通信和資源調配，實現中心指揮調度功能。語音通信包括個呼、組呼和全呼。

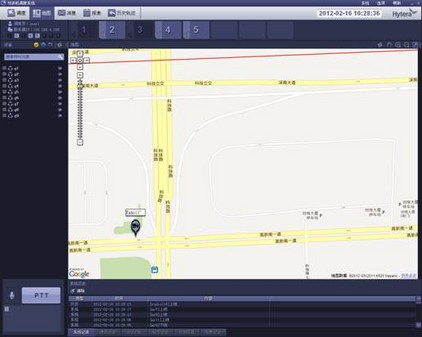

　　3.GPS定位

　　具有GPS模塊的移動終端，開啟該功能后，調度員通過SmartDispatch軟件可對其使用GPS定位，在電子地圖上立刻顯示該移動終端的位置信息。目前支持的電子地圖類型為GoogleMap和Mapinfo（坐標系為WGS-84）。

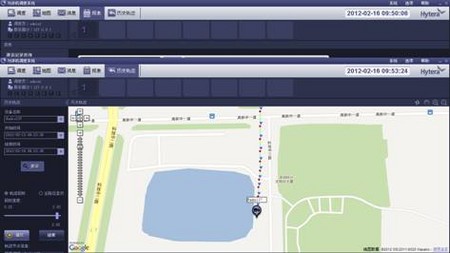

　　4.實時跟蹤/歷史軌跡

　　對帶有有效GPS數據的移動終端，指揮中心好像訂閱了該移動終端的GPS信息，回傳的有效GPS信息都實時顯示在電子地圖上，并記錄在數據庫中，直到該移動終端關機。調度員完全掌握移動終端的運動軌跡，并且可以根據終端ID、時間段等查詢和播放它的歷史軌跡。

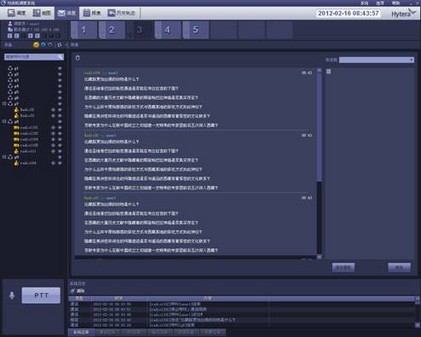

　　5.短消息

　　調度員可以直接給移動終端發送短消息，移動終端也可以給調度臺發送短消息。移動終端發送短消息時，發送給對應的調度車臺，成功后，調度員就能看到該條短消息了。

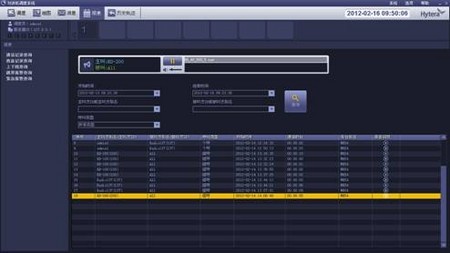

　　6.報表查詢

　　SmartDispatch提供通話記錄查詢、消息記錄查詢、上下線查詢、越界報警查詢和緊急報警查詢。用戶可根據時間段、ID號等關鍵字查詢相關記錄信息。

　　7.分屏顯示

　　為了方便調度員能同時監控和操作業務，SmartDispatch支持分屏工作模式。調度、地圖、消息、報表和歷史軌跡視圖均為活動窗口。安裝分屏顯示卡的硬件設備后，調度員可以在不同的顯示器上顯示不同的視圖活動窗口。

　　8.VoIP

　　SmartDispatch采用VoIP技術，將模擬聲音信號數字化，以數據封包的形式在IP數據網絡上實時傳遞。調度員與調度員、調度員與移動終端之間也可以通過IP網絡進行語音通信，信號傳輸更及時更方便。

　　9.車載終端信道接入

　　SmartDispatch系統是由SmartDispatch服務器、媒體服務器、網關和客戶端組成。網關主要負責調度車臺、GPS車載終端及服務器之間的信息交換。一個網關可以同時支持多個信道的接入，既可以傳輸語音信號（語音信道），也可以傳輸GPSRevert信號（數據信道），與網關連接的控制車臺、GPS車載終端的數量為接入信道的總數量。SmartDispatch系統既支持PDT常規數字語音信道，也支持PDT常規模擬語音信道。當接入PDT常規模擬信道時，只支持全呼，不支持個呼和組呼，也不支持帶信令的呼叫。在模擬車載終端中，也不能新建組及所屬移動終端。調度臺也不能顯示模擬移動終端或組的ID。

　　10.多區調度

　　SmartDispatch軟件采用C/S架構，模塊化設計，滿足用戶調度解決方案的部署需求和后續的系統可擴展性。用戶通過多個網關接入多信道的方式，調度和管理跨地域的所有移動終端。

　　11.錄音

　　所有調度臺與調度臺、移動終端與調度臺以及與公網之間的通話，包括呼入、呼出、監聽和電話接入，SmartDispatch都會自動錄音，并且可以對錄音文件進行查詢和回放。錄音保存了重要通話，并且在特殊情況下方便用戶調查取證。

　　12.遙斃/遙醒

　　被授權的調度員可通過界面操作遙斃和遙醒移動終端。若移動終端不在線，則服務器保存遙斃或遙醒指令，待移動終端上線后，立即執行該指令，保證了指令的有效性。被遙斃的移動終端將暫時不能正常工作，在移動終端丟失的情況下保證了通信的安全，只有當調度員發起遙醒操作成功后才可恢復正常工作。

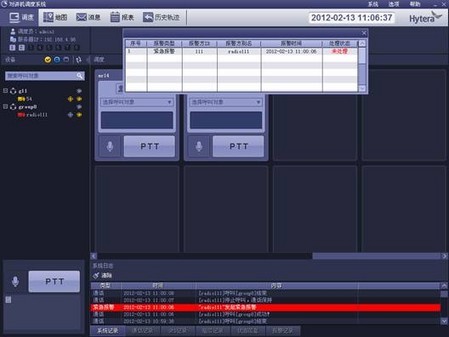

　　13.緊急報警

　　移動終端啟動緊急報警功能后，調度員可以在界面上立即看到該移動終端的緊急報警提示，且優先接入緊急呼叫的語音。只有當調度員處理了該條報警，該移動終端才可以恢復正常狀態。緊急報警提示有三種，可以設置全部。

　　★彈出提示：圖標變紅，自動彈出報警提示。

　　★語音優先：優先接入緊急呼叫的語音。

　　★地圖居中：如果該移動終端有GPS信號，將會在地圖中居中顯示。

　　14.越界報警

　　具有權限的調度員可以為移動終端設置工作區域或工作禁區，并且發送啟動通知短信。當移動終端離開工作區域或進入工作禁區時，調度臺將會收到越界告警信息。

　　15.權限管理

　　SmartDispatch的系統權限分為管理員和調度員。用戶根據需要配置相應的調度區域和調度功能。管理員可配置調度員賬號，并為其配置相應的控制車臺和功能權限。調度員只能使用被授權的調度功能。

　　16.跨區通信

　　指揮中心通過配置，可以將屬于不同子網、不同信道和不同頻段的移動終端組成一個臨時通信組。配置成功后，臨時通信組中的某移動終端發起呼叫，則該組中的所有移動終端和移動終端所屬的指揮中心都能收到此條呼叫。該配置僅限于子網內的一個對象（組呼ID或全呼ID）。如果組或子網內的某個移動終端正在通信，則該移動終端收不到臨時通信組的呼叫或指令。

　　項目建成后，安徽省各120急救中心可實時指揮調度所轄區域內的應急救援力量，通過基于GPS定位的可視化調度及時快速對突發情況作為反應，同時通過覆蓋全省各區縣的應急指揮調度平臺，可在重大事件發生時，實現跨縣市調度甚至是全省統一指揮應急。全新的海能達數字通信系統無論從通信質量、管理調度還是功能應用、擴展升級等各方面都極大的改善了用戶的使用體驗。
