主頁（http://www.130131.com）：電力無線寬帶通信新技術的研究與實踐應用

國家電網和南方電網公司近年來開展了大量有關智能配電通信網和智能用電通信網的研究與實踐應用工作，以推進配用電通信網絡的發展，特別是對電力無線寬帶通信新技術的研究與實踐應用。

電力無線專網對涉及的通信業務及通信系統提出如下要求：

可靠性要求

電力所采集數據和管理對象所處環境復雜（如需求側配網自動化所涉及區域是分布區域廣的配電線路、一次設備和配電終端），運行溫度因素、電磁干擾因素、外力破壞因素多存在，因此要求通信系統必須能夠滿足業務數據的通信可靠性，外界干擾產生的數據包平均丟失率應控制在低水平。

安全性要求

電力通信系統要求能夠保證數據在通信網路中傳輸?shù)陌踩�性，應該能夠抵抗惡意攻擊導致的�?shù)據包丟失，保證電力需求側通信數據的正常傳輸順利進行；比如保證采集數據不被惡意篡改以致影響電力系統經濟效益，保證控制數據不被篡改以致影響電力系統運行安全等。

及時性要求

電力中既包括實時業務，也包括非實時業務，但即使是非實時業務，也有時間上的要求，即通信的及時性要求；比如自動抄表和臺區變壓器數據采集等領域，通信數據需要在特定的時間內到達。

因此，所構建的無線通信網絡應具備專網專用的能力，可規模組網，全網采用統一技術制式，同時可保證業務高安全性及高精確控制性，解決輸電、配電、用電等多個環節的“最后一公里”接入的需求和通信需要。電力無線專網解決方案應運而生。

應用于配電自動化

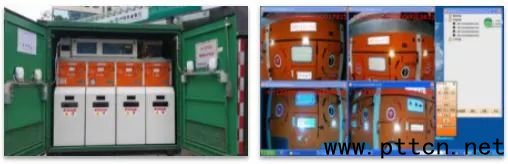

配網是電力系統中直面客戶的最后一個環節，在配電網中實現自動化是提高供電可靠性，確保供電質量，提升優質服務的重要手段，也是智能電網建設的重要環節�？紤]到當前在各地電網的配網自動化系統中，眾多的配變、用戶變、箱變、開閉所、配電變壓器、柱上開關等電氣設備地域分布廣、種類多、運行狀態復雜、自然條件惡劣，對大量的RTU、FTU、DTU、TTU等終端計量點進行覆蓋的通信接入手段嚴重不足，建議采用TD-LTE無線寬帶網絡接入這些設備，提高配電自動化能力。

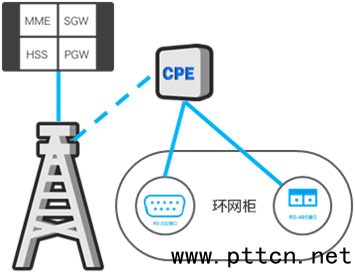

RTU、FTU、DTU、TTU等終端計量點可以通過RS232/RS485/FE等連接到CPE設備上，通過TD-LTE網絡進行數據承載，完成和配電自動化系統子站的通信。

應用于計量自動化

電力的計量自動化系統對各變電站、電廠、公變、專變及低壓用戶計量點電量實現自動采集，減少了人工抄表的時間誤差，并且極大的提高了抄表效率，變電站、電廠實現15分鐘數據讀取，主網可實時觀測到各變電站，各條線路的數據，配合調度系統，實時監測主網絡運行的安全，有力保障了區域安全供電。對于專變用戶及配網也可實現實時監測各瞬時量數據，能夠及時準確地監測網絡運行，對于低壓用戶，除實現了日凍結電量抄讀，還可實現對重點用戶的小時電量讀取，有力的遠程監測用戶用電情況。

用戶電表一般通過低壓載波方式將用戶用電信息等傳遞到集中器，通過在集中器內置TD-LTE無線模塊或外置CPE的方式就可以實現用戶用電信息和電網營銷系統的互聯互通。

應用于無線視頻監控

在2G/3G時代，由于帶寬的受限，無線業務主要基于圖片等上傳、分享，但在有線網絡應用中，視頻的分享、實時觀看已經是熱門的業務應用。在電力通信網絡中，很多關鍵設備或者容易被盜取的設備，通常都由于有線覆蓋不到、帶寬受限等原因，沒有實現“遙視”功能。 而TD-LTE技術具備高帶寬、低延時的優勢，將成為視頻類業務最好的承載方案。

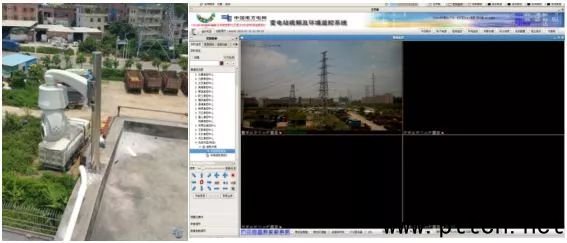

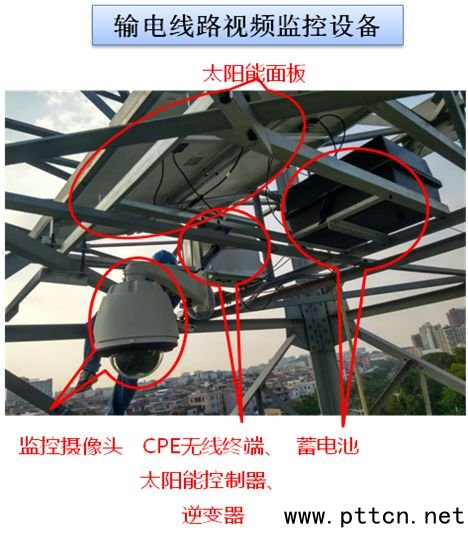

通過在配變電重要設備、輸電線路和容易被盜取的設備等放置視頻攝像頭、通過TD-LTE方式就可以實現實時無線監控。

應用于日常巡檢通信和應急通信指揮

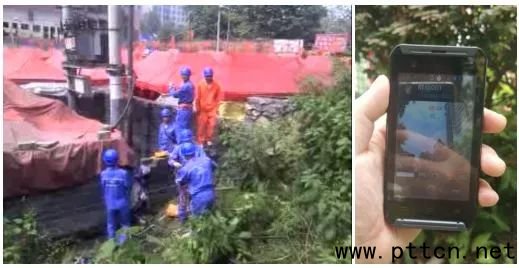

電力在日常巡檢或應急搶修管理中，無線專網可以把現場人員或車輛的位置的定位信息反饋到調度系統，還可以通過軌跡播放捕捉到現場人員的移動路徑，為后臺統一調度指揮、工作管理提供有力支撐。

在發生自然災害、處置突發事件或保障重大活動時，可保證現場的語音、視頻、數據的接入能力，提供事故現場的多業務接入平臺和現場指揮系統。

實現語音、視頻、數據等多業務接入應急后臺指揮中心，使搶修現場情況及時反饋指揮后臺，實現搶修各方資源得以及時協調，實現指揮中心的遠程協調。

與其他通信系統的組合應用和針對電力行業的定制方案

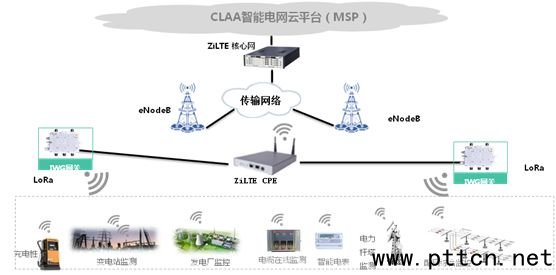

針對電力的終端廣分布和業務多類型的特征，中興高達嘗試了將寬帶LTE1.8Ghz和窄帶LoRa470/230Mhz融合通信的解決方案，通過LoRa將多點、碎片數據（如抄表、告警指示器等）進行回傳，通過LTE將單點、大數據量、超低時延的數據（如集群、攝像頭、配電自動化終端）進行回傳，高效利用網絡資源。

此時LoRa的基站作為LTE網絡下的終端進行接續通信，使管理層次更加清晰。
