【中國集群通信網】近年來，隨著網絡和視頻行業的發展，用戶對視頻監控的清晰度和數字化的需求越來越高，從原始的CIF, 4CIF, D1到現在的720P，1080P等。因此近幾年高清視頻監控技術逐步進入人們的眼簾，成為未來安防監控領域技術發展的方向之一。 1. 高清CCTV解決方案概述 在銀行營業網點、商場等監控場所如何看清一個人的面部特征?如何看清楚高速行駛車輛或夜間行駛的車輛的牌照?在擁擠喧鬧的火車站、體育場館、廣場等場合，如何能夠迅速準確的找到目標? 答案是傳統模擬或IP 標清的監控系統是無法滿足用戶對視頻越來越高要求的。但是高清監控可以滿足用戶的上述需求，當前，高清視頻監控系統已經被越來越多的行業所關注，平安城市公安系統、交通卡口、金融銀行業、機場、軌道交通，水利電力、移動基站無人值守、加油站、醫療行業遠程高清視頻診斷系統等，這些行業用戶對高清視頻圖像都有著迫切的需求。 高清監控解決方案通常會被很多人錯誤的理解。比如說我有100或200萬像素的攝像機，那么這個項目就是高清的項目，系統自然變成高清系統，但是，這就是真正的高清系統嗎?這就可以解決用戶的高清需求嗎?答案是否定的。只有百萬像素的HD攝像機，在高清系統或項目中遠遠不夠。HD 攝像機只能作為高清系統中的前端采集部分，整個高清系統的性能取決于前端攝像機的能力，包括分辨率和編碼方式，傳輸?shù)倪^程，解碼方式，以及高清存儲的問題等等。只有一個項目的HD解決方案可以幫助用戶解決或滿足上述的需求才算是一個FULL HD 監控系統解決方案。Dallmeier 全高清的解決方案有自身獨特的優勢。下面將著重介紹一下Dallmeier 全高清的數字系統解決方案。 2. Dallmeier HD 解決方案詳細介紹 2.1 系統組成 Dallmeier 全套高清解決方案由前端HD攝像機(HD固定攝像機， HD 半球攝像機及HD一體化球型攝像機)，存儲系統設備，解碼設備(單路HD解碼，雙路高清解碼及畫面分割解碼設備)，工作站，鍵盤及系統核心管理服務器組成。 2.2 系統主要設備組成架構

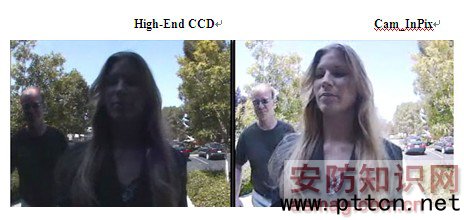

2.3 Dallmeier HD系統解決方案設備組成 2.3.1 前端攝像機 攝像機種類 Dallmeier 前端攝像機種類很多，HD 固定槍機、HD 固定半球及HD 一體化球機。HD 的槍機及半球的型號頗多，包括支持720P及1080P的不同型號版本。所有前端攝像機均支持H.264和MJPEG 壓縮，25fps 的實時幀率及卓越的支持低照度和寬動態的Cam_inPix技術滿足多種不同場景的需求。 HD 一體化球機采用世界領先的H.264壓縮技術和云臺的360度無限旋轉技術，使Dallmeier成為世界上為數不多且處于領先地位的1920×1080/25fps HD 球機的供應商之一。 攝像機Cam_InPix 技術 利用CMOS傳感器上Cam_inPIX?的創新技術理念，在捕捉各個像素的圖像信息時運用最佳的方式進行處理。因此，即使是范圍廣泛、對比鮮明的環境也能以一種前所未見的圖像質量進行顯示和記錄。 Dallmeier攝像機采用了UWDR(超寬動態范圍)技術，這種優勢是以往所有知名的處理程序所不具備的。這種技術保證Dallmeier攝像機能夠顯示圖像上更多的亮區和暗區細節。即使是在照明條件極差的條件下，如強逆光。通過利用專門為安全領域研制的軟件及最新一代的高分辨率傳感技術，也能保證圖像的清晰度、高對比度以及色彩真實性，并且沒有任何模糊現象或污點。 High-End CCD & Cam_InPix 的畫面對比
2.3.2 Dallmeier HD 解碼設備 HD 解碼器 Dallmeier 支持HD 的解碼器產品很多，包括單路解碼器，2路解碼器及支持多畫面分割的解碼器，以上解碼器產品均支持H.264, 1920*1080/25fps 的解碼能力。所有解碼器的HD輸出的接口以HDMI數字高清接口為主，方便與現有主流的高清液晶大屏接口相連。另外 Dallmeier 高清解碼器仍然保留原始的BNC的模擬輸出接口，用戶可以方便選擇與模擬監視器連接。 多畫面分割解碼器 一般的硬件HD解碼產品只支持單畫面解碼顯示，針對于在單臺大屏上進行對HD 多畫面分屏顯示的需求，Dallmeier 的多畫面分割解碼器 Varodecoder 可以滿足用戶需求。 多畫面分割解碼器支持4畫面1920×1080、720P/25fps的全高清的分屏顯示，而且支持16畫面D1 的25fps實時顯示�？梢�(方便通過)通過簡便的設置使顯示的分屏模式和分辨率自動切換調節，達到節省帶寬的目的。舉個例子，我們可以設置4畫面分屏?xí)r，每個畫面達到720P(4Mbps/每路)的效果;16畫面分屏?xí)r，每個畫面D1的分辨率(2Mbps/每路)。當用戶進行4畫面分屏操作時，是每個畫面720P分辨率 ，4×4Mbps的帶寬;當用戶進行16畫面分屏操作時，每個畫面是D1的分辨率，16×2Mbps的帶寬。 2.3.3 Dallmeier HD 存儲方案 Dallmeier 的存儲解決方案非常靈活，有傳統的存儲服務+ DAS陣列的方案和先進的NSU網絡單點存儲方案。在這里將著重介紹一下NSU存儲的解決方案。 NSU 英文為Network Storage Unit, 顧名思義，是網絡單點存儲單元的意思，該方式針對于前端HD攝像機配置的高清存儲設備，可以實現一個NSU模塊存儲一臺攝像機圖像的一對一存儲。保證視頻存儲圖像的高可靠性。每個NSU 模塊插入到專用的19”機箱內， 單臺機箱可以插入10個NSU模塊。 每個NSU模塊錄制一路HD 信號，但是分為2個不同的版本，帶1塊2TB硬盤版本和帶2塊2TB硬盤的版本。那么2×2TB的硬盤，由于考慮到可靠性，我們可以做mirror鏡像方式處理，一旦一塊硬盤故障，那么另一塊硬盤仍然工作。當然兩塊2TB硬盤的版本也支持4TB 全部用于存儲。 NSU 支持H.264, 1920*1080/25fps 的碼流，按照2TB硬盤，一路HD 攝像機1920×1080(6Mbps帶寬)的方式計算，可錄制天數為：2TB*1000*1000*8/(60*60*24*6Mbps)=30.8天。
|
