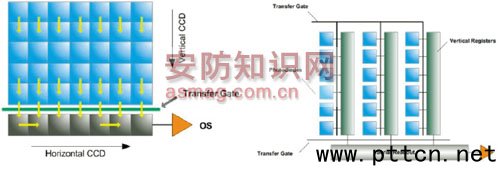

圖2    CCD內部結構圖

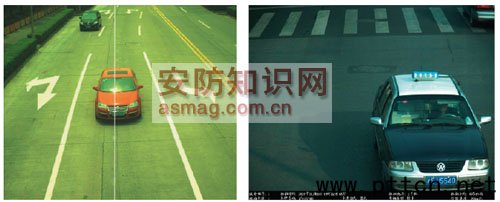

　　可以看到，對于交通抓拍而言，傳感器必須要Global shutter的，這樣才能避免車牌的變形(圖3);同時，如果對夜間效果要求比較高，最好是選擇靈敏度高的傳感器(CCD或者高端CMOS芯片);而為了避免產生拖影擋住車牌，應選擇CMOS，以有效彌補這個缺陷;而對于視頻監控而言，圖像的實時性和流暢性更為重要，所以幀率更具優勢的CMOS就成為最佳選擇。

　　針對交通抓拍和高清視頻監控，現在有廠商推出將各類主要成熟技術集成在高端CMOS傳感器上的整體解決方案。

　　CMOS后勁勃發

　　CCD和CMOS的主要區別是感光單元及讀出電路結構不同而導致制造工藝的不同。CCD感光單元實現光電轉換后，以電荷方式存貯并以電荷轉移的方式順序輸出，需要專用的工藝制程實現。CMOS圖像感光單元為光電二極管，可在通用CMOS集成電路工藝制程中實現，除此之外還可將圖像處理電路集成，實現更高的集成度和更低的功耗。

　　由于CCD技術出現較早，相對成熟，占據了絕大部分的高端市場。早期CMOS與CCD相比，僅只功耗與成本優勢，現在隨著CMOS技術的不斷進步，性能已不斷提升，而CCD技術提升空間有限，進步緩慢。

　　目前，圖像傳感器技術趨勢是向高速發展，而CMOS是高速成像所青睞的技術。有資料說，高速圖像傳感器有三大發展動向，一是向超高速、二是向單片上多功能集成、三是向通用高速圖像傳感器方向發展。

　　現在，CMOS不僅占據幾乎全部的便攜產品和部分高端DSC(Digital Still Camera)市場，更是向CCD傳統優勢市場——監控市場發起了沖擊。

　　結語

　　上述介紹只是想說明選擇CCD或CMOS要“量才錄用”，要根據應用的環境和要求來合適選擇CCD或CMOS技術的監控攝像機。這就要求工程和設備商不但要熟悉各類技術攝像機的性能和特點，還要對應用環境和要求進行周密考察，唯如此，才能達到監控的預期效果，否則只能是“事倍而功半”。

　　最后，CMOS作為上升的感光傳感器技術，盡管現在仍有一些性能比不上CCD,但CCD和CMOS在制造上的主要區別是CCD是集成在半導體單晶材料上，而CMOS是集成在被稱做金屬氧化物的半導體材料上，工作原理沒有本質區別，CCD制造工藝較復雜。目前CCD和CMOS實際效果的差距已大大縮小，與CCD相比，CMOS體積小、耗電量低、成本低廉;CMOS是標準工藝制造，可利用現有半導體設備，品質可隨半導體技術的提升而進步;CMOS傳感器具有高度系統整合的條件，即圖像傳感器所需的功能，都可集成在一顆晶片上。綜上所說，CMOS后勁勃發是其發展的必然。
