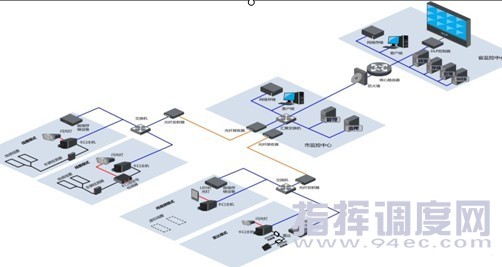

主頁（http://www.130131.com）：大華股份智能交通卡口監控指揮解決方案 1. 背景 近年來，隨著社會經濟的快速發展，機動車數量的迅速增長，公路運輸變得越來越繁忙。交通管理現狀和需求的矛盾進一步加劇，與交通相關的刑事和治安案件也逐年上升。在此情況下，如何利用先進的科技手段，提高交通管理水平，抑制交通事故、高效的破獲刑事案件，是公安部門亟待解決的問題。鑒于以上問題，交通監控已蓬勃興起，并以較快的速度在發展，智能卡口監控的方案、產品及相應的技術也日新月異！國內知名廠家較多，下面以最具代表性的大華股份智能卡口方案為例介紹目前卡口前端監控方案技術的發展。 2. 卡口系統 2.1 概述 大華高清公路車輛智能監測記錄系統（卡口系統，簡稱卡口）主要設備由嵌入式一體化抓拍攝像機、補光單元、車輛檢測單元、光傳輸設備等部分組成，系統核心設備為嵌入式一體化攝像機，該攝像機為我公司自主研發，采用LINUX操作系統，具有完全自主知識產權，集抓拍、錄像、壓縮、傳輸于一體，且內置了車輛檢測、車牌號碼識別、車牌顏色識別、車身顏色識別等智能化分析識別功能，前端無需放置工控機，每個車道攝像機都能獨立正常工作，結構簡單、性能穩定，環境適應性強，它相比于工控機系統結構更能滿足智能交通產品在室外全天候24小時不間斷的工作要求。 2.2 方案總體結構 系統主要由前端采集子系統、網絡傳輸子系統、中心管理子系統三部分組成，系統整體結構如下：
注：如需使用視頻輔助功能，需配置LED補光燈 前端采集子系統：即卡口系統前端路面部分，對經過路口的所有車輛進行抓拍，獲得車輛圖像，并自動實時地識別車牌字符，記錄下車輛經過的時間、車牌號、方向、壓線、逆行據；并全部匯入網絡傳輸子系統，傳輸至中心管理平臺。 網絡傳輸子系統：主要實現前端采集部分和指揮中心管理部分的數據和圖像信息的傳輸。系統采用標準的網絡傳輸協議，支持以太網、光纖等多種傳輸方式。
中心管理子系統：中心管理子系統主要實現對前端設備進行遠程管理、網絡的監控、抓拍圖像和數據的處理、可疑黑名單車輛的布控，圖片和視頻的集中存儲，圖片視頻的關聯以及違章車輛的處罰等工作，并充分考慮與其它交通管理軟件系統的接口兼容問題。 圖像的采集和處理是前端子系統的核心任務，在大華智能交通解決方案中，圖像的采集和處理均由攝像機來完成，其采用嵌入式一體化技術，摒棄了多數廠家所用的像機+工控機的方案，這樣系統結構更加簡單、運行更加穩定、且利于管理、施工方便，同時也大大降低了工程成本！嵌入式一體化攝像機模式相對于攝像機+工控機或攝像機+嵌入式分析主機模式的具體優勢如下表所示：
2.3 智能交通卡口分類 目前卡口的分類主要根據檢測方式及監控能力上進行分類。
從監控能力上，主要從監控車道數量上劃分：一車道用140W像素像機、200W像素像機；兩車道采用200W像素像機（寬屏）；三車道使用500W像素像機、四車道使用800W像素像機（目前僅少數廠家如大華股份等有此方案）；
|
