主頁（http://www.130131.com）：一種新穎的1+1 線制樓宇對講系統(上)

      在以往國內非可視樓宇對講市場中，3+1線制的系統占據了絕大部分的市場，但近幾年來，隨著技術的進步，新型的1+1線制的非可視樓宇對講系統越來越受到工程商和用戶的歡迎，逐漸取代了3+1線制的系統，成為很多地區用戶的首選。1+1線制的非可視樓宇對講系統相對于3+1線制的系統有以下幾點非常重要的優勢：1.安裝線材較少，接線線頭少，這對今天深陷線材價格暴漲漩渦的工程安裝商來說，是一個極大的福音；
2.分機兩線制無極性入戶，接線安裝極為簡單，可大大提高安裝效率；3.戶戶完全隔離，某一住戶分機故障不會影響其它住戶，可大大減輕安裝調試和日后維護的工作量，不用像3+1線制系統那樣得一戶挨一戶地檢查分機查找短路故障，這個優勢是3+1線制系統永遠無法比擬的；4.訪客按一下房號鍵，住戶分機可持續振鈴，不用一直按住房號鍵，3+1線制系統如果要實現這個功能，分機成本將大幅上升。

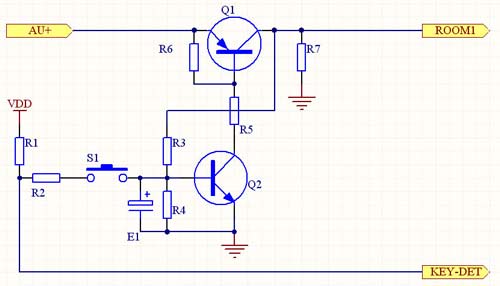

      目前市場上主要有兩種方案實現1+1線制樓宇對講系統：方案一是用兩個三極管配合而成的自鎖電子開關電路，具體電路參見圖1。該電路的最大問題是由于三極管有很大的溫度漂移系數導致電子開關工作容易受到環境溫度的影響而變得不穩定，具體表現為系統在夏天溫度比較高時容易竄號，在冬天溫度低時又容易出現開鎖或掛機工作不正常等故障。方案二是用一塊單片機芯片的IO口組成掃描電路，利用軟件實現房號按鍵的檢測和各戶分機的選擇。該方案可徹底解決方案一的問題，但如果系統的戶數比較多（例如4X8），必須使用具有12個IO口以上的單片機芯片，芯片的價格會比較昂貴，造成系統價格比較高。以上的問題現在已經制約了1+1線制樓宇對講系統更大范圍的推廣。

圖一

    本文介紹一種利用市面上及其普通、價格低廉的八位D鎖存器（D觸發器）74HC373系列通用邏輯芯片來實現樓宇對講系統的戶選功能，提供一種工作穩定可靠、造價低廉、便于生產的1+1線制樓宇對講系統的實用解決方案。

圖二

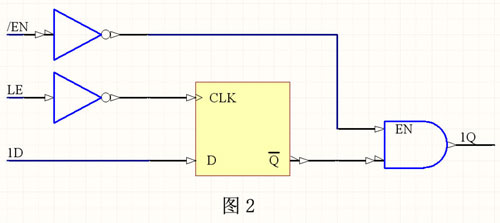

    圖2是通用邏輯集成電路中單路D鎖存器、D觸發器的邏輯圖，HC373八D鎖存器的功能參見表1，HC374八D觸發器的功能參見表2。

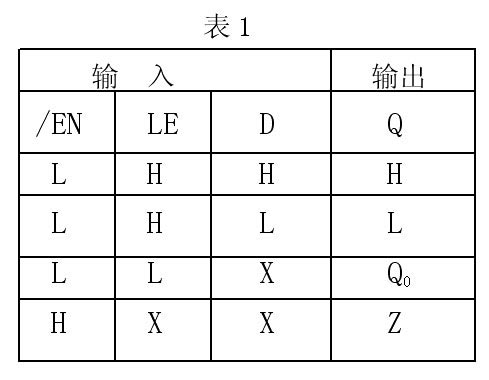

表一 HC373八D鎖存器的功能

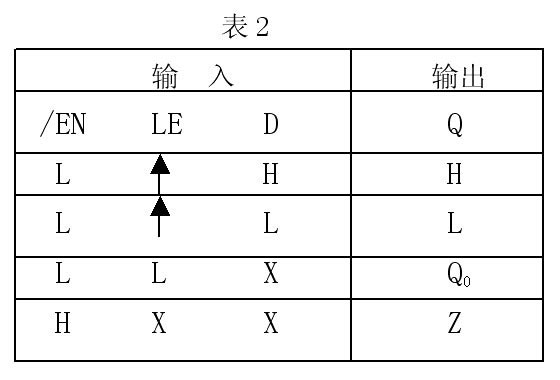

表二 HC374八D觸發器的功能

    在表1和2中，H：高電平；L：低電平；|：低到高電平跳變；Q0：該行所示的穩態輸入條件建立前Q的電平；X：任意電平；Z：高阻態。

圖三

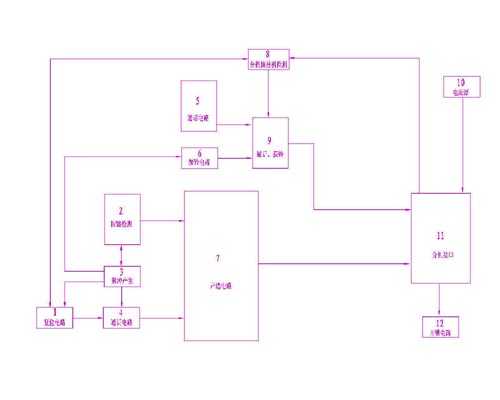

      圖3是利用D鎖存器或D觸發器設計的直按式樓宇對講裝置的功能方框圖，本電路設有復位電路1、房號按鍵陣列2、按鍵檢測電路3、脈沖產生電路4、通話電路5、振鈴電路6、戶選電路7、分機摘掛檢測電路8、通話振鈴選擇電路9、電流源電路10、分機接口電路11和開鎖電路12。復位電路1的作用在于當主機上電、錯誤按鍵或分機通話時間過長時去觸發脈沖產生電路4和戶選電路7，以關閉分機接口；按鍵檢測包括兩個按鍵以上錯誤檢測；脈沖產生電路4可生成D鎖存器或觸發器的LE信號；電流源電路10為分機提供一個穩定的工作電流；分機接口電路11連接各個房號對應的分機；開鎖電路12用于檢測住戶分機的開鎖信號并打開防盜門的電控鎖；戶選電路7是本1+1線制系統的核心。

    本電路的工作原理是，當系統上電后，復位電路1觸發脈沖產生電路生成一個LE信號，由于此時沒有任何房號按鍵按下，戶選電路7將關閉所有分機接口，所有分機都不能與主機通話、開鎖。當房號按鍵陣列2中有且只有一個按鍵被按下時，按鍵檢測電路3第一路去觸發脈沖產生電路4生成一個LE信號，戶選電路7把當前按下的按鍵鎖存輸出，接通對應房號的分機；第二路觸發振鈴電路6產生振鈴信號，通過通話振鈴選擇電路9向分機輸出；第三路觸發復位電路1中的延時部分進行計時，當分機通話時間超過設定的時間后自動復位，避免分機掛機沒掛好造成的隱私泄漏。住戶聽到自己的分機振鈴后摘機，摘掛機檢測電路8通過通話振鈴選擇電路9選通本裝置通話電路5，此時分機可以跟主機進行通話。如果住戶按下分機上的開鎖鍵，開鎖電路12將檢測到并輸出開鎖信號打開電控鎖。住戶掛機后主機復位，等待下一次操作。
